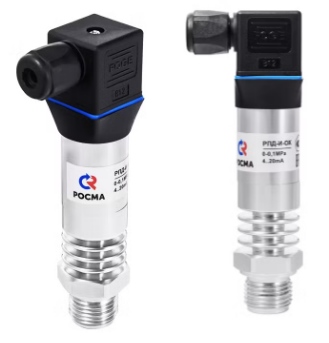

Датчики давления РПД-И-ОХ высокотемпературные Тип РПД-И-ОХ. (РОСМА)
Цена
— по запросуПроизводитель
— Росма- Технические характеристики
- Вопросы и комментарии (0)
ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".
Тип РПД-И-ОХ. Предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.
Измеряемые среды — не кристаллизующиеся горячие жидкости, газы и пары, неагрессивные к нержавеющей стали.
Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Класс точности | 0,5 |
Диапазон измерений давлений, МПа | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
Предельное давление перегрузки | 200% от ВПИ, кроме РПД-И-ОХ 0...100 МПа |
Диапазон рабочих температур, °C | Окружающая среда: −40…+100 Измеряемая среда: −40…+150 (для жидкостей) −40…+100 (для газов и паров) |
Выходной сигнал, мА | 4…20 |
Напряжение питания, В | 12…36 |
Потребляемая мощность, Вт | Не более 1 |
Время отклика, мс | ≤5 |
Корпус и штуцер | IP65, нержавеющая сталь 08Х17Н13М2 |
Электрическое присоединение | Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице) |
Резьба присоединения | G½ или М20×1,5 |
Межповерочный интервал | 5 лет |
Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
Техническая документация | НСРП. 421262.001ТУ ГОСТ 22520-85 |
Датчики давления РПД-И-ОХ
Тип | Класс точности | Выходной сигнал | Диапазон измерений давлений, МПа | Резьба присоединения |
---|---|---|---|---|
РПД-И-ОХ | 0,5 | 4…20 мА | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | G½ / М20×1,5 |
0…10 / 16 / 25 / 40 / 60 | ||||
0…100 |
Карта заказа
Тип | датчик давления | РПД |
Измеряемое давление | избыточное | И |
Исполнение | высокотемпературное | ОХ |
Диапазон измерений давлений, МПа | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | |
Выходной сигнал, мА | 4…20 | |
Резьба присоединения | G½ / М20×1,5 | |
Класс точности | 0,5 |
Пример обозначения:
РПД-И-ОХ (0–0,1 МПа) (4–20 мА) G½. 0,5
Дополнительные опции
Наименование услуги | Тип |
---|---|
Свидетельство о поверке к прибору | РПД |
Протокол поверки к прибору | РПД |
Индивидуальный паспорт на прибор | РПД |
Первичная заводская поверка | РПД |
Периодическая поверка | РПД |
