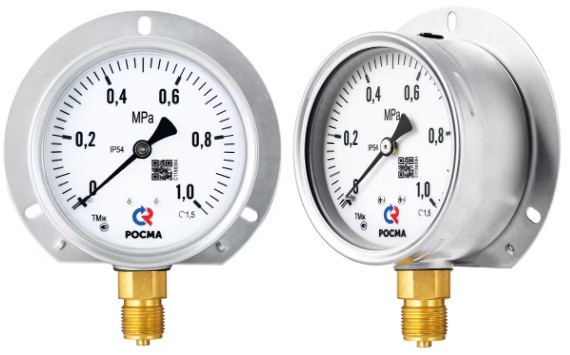

Манометры железнодорожные Тип ТМ (ТМж, ТМВж, ТМ2ж), серия 20. (РОСМА)
Цена
— по запросуПроизводитель
— Росма- Технические характеристики
- Вопросы и комментарии (0)
ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".
Тип ТМ (ТМж, ТМВж, ТМ2ж), серия 20. Предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных сред в системах и установках подвижного состава железных дорог, метрополитена, трамваев.
Особенность железнодорожных манометров - высокая устойчивость к вибрациям. Манометры сертифицированы и соответствуют всем требованиям для обеспечения безопасной эксплуатации на транспортных средствах.
Область применения: обслуживание железнодорожного транспорта, машиностроение
| Диаметр корпуса, мм | 100 |
| Класс точности | 1,0* / 1,5 * — под заказ для ТМж, ТМВж |
| Диапазон показаний давлений, МПа | ТМж - 0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 ТМВж - −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 ТМ2ж - 0...0,6 / 1 / 1,6 |
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+70 Измеряемая среда: −50…+150 |
| Корпус | IP54, нержавеющая сталь 08Х18Н10 |
| Кольцо | Нержавеющая сталь 08Х18Н10, байонетное |
| Чувствительный элемент, трибко-секторный механизм | Медный сплав |
| Циферблат | Алюминий, шкала черная на белом фоне или шкала белая на черном фоне |
| Стекло | Минеральное |
| Штуцер | Медный сплав |
| Присоединение | Радиальное — ТМж, ТМВж Эксцентрическое — ТМж, ТМВж, ТМ2ж |
| Резьба присоединения |
ТМж, ТМВж - G½** / M20×1,5 ** — под заказ |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1 по ГОСТ 15150 |
| Техническая документация | ТУ 26.51.52-001-4629003-2021 ГОСТ 2405–88 |
Манометры ТМж серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМж-520 | 100 | 1,0* / 1,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | М20×1,5 | радиальное с передним / задним фланцем |
| 0…16 | |||||
| 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | эксцентрическое с передним / задним фланцем | ||||
| 0…16 |
Мановакуумметры ТМВж серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМВж-520 | 100 | 1,0* / 1,5 | −0,1...0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20×1,5 | радиальное с передним /задним фланцем |
| эксцентрическое с передним / задним фланцем |
Манометры ТМ2ж серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМ2ж-520 | 100 | 1,5 | 0...0,6 / 1 / 1,6 | М12×1,5 | эксцентрическое с задним фланцем |
* — +10% к стоимости прибора
Карта заказа
| Тип | манометр одноштуцерный | ТМж |
| мановакуумметр одноштуцерный | ТМВж | |
| манометр двухштуцерный | ТМ2ж | |
| Диаметр корпуса, мм | 100 | 5 |
| Материал корпуса | нержавеющая сталь |
2 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное с передним фланцем |
РКП |
| радиальное с задним фланцем |
РКТ | |
| эксцентрическое с передним фланцем |
ТЭКП | |
| эксцентрическое с задним фланцем |
ТЭКТ | |
| Диапазон показаний давлений, МПа | ТМж | 0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 |
| ТМВж | −0,1...0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| ТМ2ж | 0..0,6 / 1 / 1,6 | |
| Резьба присоединения | ТМж | М20×1,5 |
| ТМВж | М20×1,5 | |
| ТМ2ж | М12×1,5 | |
| Класс точности | 1,0 / 1,5 | |
Пример обозначения:
ТМж − 520РКТ (0–10 МПа) М20×1,5. 1,5
Дополнительные опции
| Наименование услуги | Тип | |
|---|---|---|
| Исполнение штуцера с резьбой | G½ | ТМж, ТМВж |
| G¼ | ТМ2ж | |
| Индивидуальная шкала |
ТМж, ТМВж, ТМ2ж | |
| Свидетельство о поверке к нумерованному прибору | ТМж, ТМВж, ТМ2ж | |
| Протокол поверки к нумерованному прибору | ТМж, ТМВж, ТМ2ж | |
| Индивидуальный паспорт на нумерованный прибор | ТМж, ТМВж, ТМ2ж | |
| Нанесение на циферблат индивидуальных знаков | ТМж, ТМВж, ТМ2ж | |
| Первичная заводская поверка | ТМж, ТМВж, ТМ2ж | |
| Периодическая поверка | ТМж, ТМВж, ТМ2ж | |
| Пломбировка манометра (под заказ) | ТМж, ТМВж, ТМ2ж | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМж, ТМВж, ТМ2ж | |
