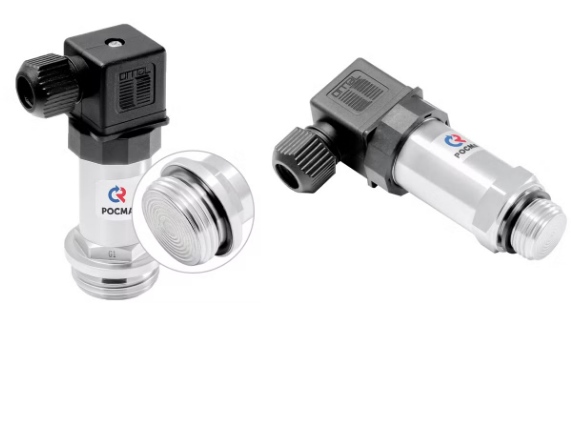

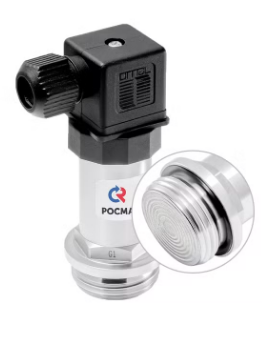

Датчики давления с фронтальной мембраной ип РПД-И-ФМ (РПД-В-ФМ, РПД-ИВ-ФМ). Д (РОСМА)
Цена
— по запросуПроизводитель
— Росма- Технические характеристики
- Вопросы и комментарии (0)
ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".
Тип РПД-И-ФМ (РПД-В-ФМ, РПД-ИВ-ФМ). Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного (РПД-И-ФМ), вакуумметрического (РПД-В-ФМ), вакуумметрического и избыточного (РПД-ИВ-ФМ) давлений в унифицированный выходной сигнал постоянного тока.
Присоединение с открытой мембраной позволяет использовать датчики для следующих измеряемых сред: вязкие, загрязненные или кристаллизующиеся жидкости, а также газы и пары, неагрессивные к нержавеющей стали.
Область применения: пищевая и фармацевтическая промышленность.
| Класс точности | 0,5 |
| Диапазон рабочих температур, °C | Окружающая среда: −10…+100 Измеряемая среда: −10…+100 |
| Выходной сигнал, мА | 4…20 |
| Напряжение питания, В | 12…36 |
| Потребляемая мощность, Вт | Не более 1 |
| Время отклика, мс | ≤5 |
| Корпус и штуцер | IP65, нержавеющая сталь 08Х17Н13М2 |
| Электрическое присоединение | Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице) Разъем М12х1 (4 pin) пластик* * — под заказ |
| Резьба присоединения** | G½; G1; М20×1,5 - фронтальная мембрана (** — под заказ другие резьбы) |
| Межповерочный интервал | 5 лет |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | НСРП. 421262.001ТУ ГОСТ 22520–85 |
Диапазон измерений давлений, МПа
| РПД-И-ФМ | G½, М20х1,5 |
0… 0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 |
| G1 | 0… 0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | |
| РПД-В-ФМ | G½, М20х1,5 |
-0,1…0 |
| РПД-ИВ-ФМ | -0,1...0,3 / 0,5 / 0,9 |
Датчики давления РПД-И-ФМ
| Тип | Класс точности | Выходной сигнал | Диапазон измерений давлений, МПа | Резьба присоединения |
|---|---|---|---|---|
| РПД-И-ФМ | 0,5 | 4…20 мА | 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 | G½; M20×1,5 |
| 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G1 | |||
| РПД-В-ФМ | -0,1…0 | G½; M20×1,5 | ||
| РПД-ИВ-ФМ | -0,1...0,3 / 0,5 / 0,9 | G½; M20×1,5 | ||
| РПД-И-ФМ разъем М12х1 |
0,5 | 4…20 мА | 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 | G½; M20×1,5 |
| 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G1 | |||
| РПД-В-ФМ разъем М12х1 |
-0,1…0 | G½; M20×1,5 | ||
| РПД-ИВ-ФМ разъем М12х1 |
-0,1...0,3 / 0,5 / 0,9 | G½; M20×1,5 |
Карта заказа
| Тип | датчик давления | РПД |
| Измеряемое давление | избыточное | И |
| вакуумметрическое | В | |
| вакуумметрическое и избыточное | ИВ | |
| Тип присоединения | фронтальная мембрана | ФМ |
| Диапазон измерений давлений, МПа | РПД-И-ФМ | 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 |
| РПД-В-ФМ | -0,1…0 | |
| РПД-ИВ-ФМ | -0,1...0,3 / 0,5 / 0,9 | |
| Выходной сигнал, мА | 4…20 | |
| Резьба присоединения | G½ / М20×1,5 / G1 | |
| Класс точности | 0,5 | |
| Разъем | пластиковый L-разъём | – |
| пластиковый М12х1 (4 pin) | М12х1 | |
Пример обозначения:
РПД-И-ФМ (0–0,4 МПа) (4–20 мА) G1. 0,5
Дополнительные опции
| Наименование услуги |
|---|
| Свидетельство о поверке к нумерованному прибору |
| Протокол поверки к прибору |
| Индивидуальный паспорт на нумерованный прибор |
| Первичная заводская поверка |
| Периодическая поверка |
