Капиллярная трубка для РД-2Р, РД-2Р модель 35, РДД-2Р, РДД-2Р для низких давлений (РОСМА)
Цена
— по запросуПроизводитель
— Росма- Технические характеристики
- Вопросы и комментарии (0)
ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".

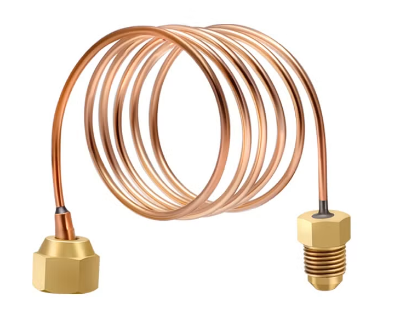

Капиллярная трубка используется для удаленного соединения и подключения реле давления РД-2Р и реле перепада давлений РДД-2Р к различным технологическим процессам. Капиллярная импульсная трубка изготавливается из медного сплава, благодаря чему её достаточно легко изгибать в нужном направлении как при монтаже, так и в процессе эксплуатации.
Герметичность резьбовых соединений (внутреннего и внешнего) между реле и капиллярной трубкой обеспечивается накидными гайками под развальцовку. В процессе монтажа реле давления на приборную панель или кронштейн, развальцованная капиллярная трубка присоединяется к штуцеру реле с помощью накидной гайки.
| Максимальное давление, МПа | 3,5 |
| Диапазон рабочих температур, °С | -10…+110 |
| Резьба присоединения к прибору | Внутренняя: G¼, G½ Наружная: G¼ |
| Резьба присоединения к процессу | Наружная: G¼, G½ или M20×1,5 |
| Наименование | Резьба присоединения | Длина, м |
|---|---|---|
| Капиллярная трубка для РД-2Р, РДД-2Р | G¼ - G¼ (внутр. накидная гайка - наруж.) | 1 |
| 1,5 | ||
| 2 | ||
| 3 | ||
| G¼ - G½ или М20×1,5 (внутр. накидная гайка - наруж.) | 1 | |
| 1,5 | ||
| 2 | ||
| 3 | ||
| Капиллярная трубка для РД-2Р модель 35 | G¼ - G¼ (внутр. - наруж.) | 1 |
| 1,5 | ||
| 2 | ||
| 3 | ||
| G¼ - G½ или М20×1,5 (внутр. - наруж.) | 1 | |
| 1,5 | ||
| 2 | ||
| 3 | ||
| G½ - G½ (внутр. - наруж.) | 1 | |
| 1,5 | ||
| 2 | ||
| 3 | ||
| Капиллярная трубка для РДД-2Р для низких давлений | G¼ - G¼ (наруж. - наруж.) | 1 |
| 1,5 | ||
| 2 | ||
| 3 | ||
| G¼ - G½ (наруж. - наруж.) | 1 | |
| 1,5 | ||
| 2 | ||
| 3 |
Карта заказа
| Тип | Капиллярная трубка | |
| Модель | для РД-2Р/РДД-2Р | |
| для РД-2Р модель 35 | ||
| для РДД-2Р для низких давлений | ||
| Резьба присоединения | внутренняя | G¼ / G½ |
| наружная | G¼ / G½ / M20×1,5 | |
| Исполнение (резьба) | внутренняя, накидная гайка - наружная | внутр. накидная гайка - наруж. |
| внутренняя - наружная | внутр. - наруж. | |
| наружная - наружная | наруж. - наруж. | |
| Длина, м | длина 1 м; 1,5 м; 2 м; 3 м. | |
Пример обозначения:
Капиллярная трубка для РД/РДД, G¼ - G¼ (внутр. накидная гайка - наруж.), длина 1 м.
