Манометр грузопоршневой МП-250 (0,05)
Цена
— по запросу- Технические характеристики
- Вопросы и комментарии (0)
Манометр избыточного давления грузопоршневой МП-250 класс точности 0,05 предназначен для поверки и калибровки измерительных приборов давления (деформационных манометров, датчиков, регистраторов и т.д.), а также для непосредственного измерения избыточного давления в замкнутых объемах.
Манометр предназначен для работы при температуре окружающего воздуха от 10 до 30ºС и относительной влажности (60±20)%.
Технические характеристики
Технические характеристики манометра соответствуют ГОСТ 8291-83.
| Наименование параметров | Норма для манометра |
| Верхний предел измерений, МПа (кгс/см2) | 25 (250) |
| Нижний предел измерений, МПа (кгс/см2) | 0,5 (5) |
| Номинальное значение приведенной площади поршня, см2 | 0,2 |
| Давление, создаваемое поршнем с грузоприемным устройством, МПа (кгс/см2) | 0,5 (5) |
| Пределы допускаемой основной погрешности манометра, %: - при давлениях от 10 до 100% от верхнего предела измерений; - при давлениях до 10% от верхнего предела измерений. |
± 0,05 от действительного значения измеряемого давления ± 0,05 от 0,1 верхнего предела измерений |
| Номинальное значение массы поршня с грузоприёмным устройством, кг, не более | 1 х 0,98 |
| Рабочая жидкость | трансформаторное масло по ГОСТ 10121-76 или по ГОСТ 982-80 (марок Т-750, Т-1500, ПТ) |
| Расход рабочей жидкости на одну заправку, дм3 | не более 0,8 |
| Питание от сети переменного тока: Напряжение, В Частота, Гц |
220±22 50±0,4 |
| Габаритные размеры, мм | 833х534х680 |
| Масса с комплектом грузов, кг, не более | 215 |
ВНИМАНИЕ! Замена рабочей жидкости другими типами масел не допускается.
При необходимости возможна поставка рабочей жидкости за отдельную плату.

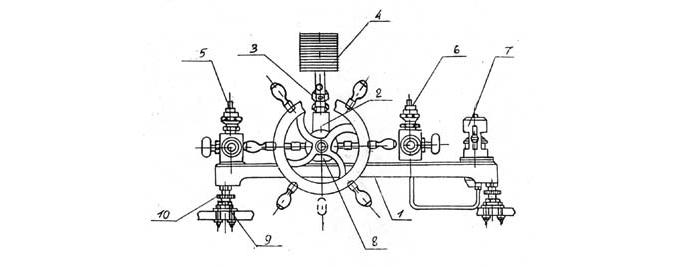

Общий вид
1 - Станина
2 - Стойка центральная
3 - Колонка
4 - Набор грузов
5 - Стойка левая
6 - Стойка правая
7 - Насос ручной скальчатый
8 - Гидропресс
9 - Ножки
10 - Винты регулировочные.
Принципиальная схема манометра МП-150 (Схема поверки деформационных манометров)
1 - Бачок
2 - Фильтр
3 - Вентиль запорный
4 - Ручной скальчатый насос
5 - Рукоятка
6 - Клапана шариковые
7 - Вентиль запорный
8 - Пресс
9 - Поршень
10 - Маховик
11 - Стойка центральная
12 - Вентиль запорный
13 - Корпус левый
14 - Вентиль запорный
15 - Корпус правый
16 - Вентиль запорный
17 - Пробка сливная
18 - Колонка измерительная с комплектом грузов, подогнанных под номинальное значение давления
19 - Манометр деформационный поверяемый
20 - Стойка манометра
21 - Стойка колонки
22 - Гайка
Принципиальная схема манометра МП-250 (Схема поверки грузопоршневых манометров)
1 - Бачок
2 - Фильтр
3 - Вентиль запорный
4 - Насос ручной скальчатый
5 - Рукоятка
6 - Клапаны шариковые
7 - Вентиль запорный
8 - Пресс
9 - Поршень
10 - Маховик
11 - Стойка центральная
12 - Вентиль запорный
13 - Корпус левый
14 - Вентиль запорный
15 - Корпус правый
16 - Вентиль запорный
17 - Пробка сливная
18 - Колонка измерительная
19 - Колонка поверяемая
20 - Отсчетное устройство для наблюдения за взаимным расположением поршней
21 - Узел подсветки
22 - Опора шарнирная
23 - Стойка колонки
24 - Комплект грузов, подогнанных под номинальное значение массы
