Купить Манометр грузопоршневой МП-2500 (0,02)

Манометр грузопоршневой МП-2500 (0,02)



Запросить цену Получить консультацию

Цена

по запросу

  • Технические характеристики
  • Вопросы и комментарии (0)






Манометр избыточного давления грузопоршневой МП-2500 класс точности 0,02 предназначен для поверки образцовых грузопоршневых манометров 2-го разряда; образцовых деформационных манометров 3-го разряда класса точности 0,15; образцовых деформационных измерительных преобразователей давления 2-го и 3-го разрядов класса точности 0,1 и 0,15 непосредственным сличением.
Манометр предназначен для работы при температуре окружающего воздуха от 10 до 30ºС и относительной влажности не более 80%.

Технические характеристики
Технические характеристики манометра соответствуют ГОСТ 8291-83.

 Наименование параметров  Норма для манометра
 Верхний предел измерений, МПа (кгс/см2)  250 (2500)
 Нижний предел измерений, МПа (кгс/см2)  5 (50)
 Номинальное значение приведенной площади поршня, см2  0,05
 Давление, создаваемое поршнем с грузоприемным устройством, МПа (кгс/см2) 5 (50)
 Пределы допускаемой основной погрешности манометра, %:
- при давлениях от 10 до 100% от верхнего предела измерений;
- при давлениях до 10% от верхнего предела измерений.

 ± 0,02 от действительного значения измеряемого давления
± 0,02 от 0,1 верхнего предела измерений
 Номинальное значение массы поршня с грузоприёмным устройством, кг, не более  2,5 х 0,98
 Рабочая жидкость  масло касторовое техническое ГОСТ 6757-96, масло касторовое медицинское ГОСТ 18102-95
 Расход рабочей жидкости на одну заправку, дм3  не более 0,8
 Питание от сети переменного тока:
 Напряжение, В
 Частота, Гц

 220±22
 50±0,4
 Габаритные размеры, мм  850x550x840
 Масса с комплектом грузов, кг, не более  463


ВНИМАНИЕ! Замена рабочей жидкости другими типами масел не допускается.
При необходимости возможна поставка рабочей жидкости за отдельную плату.

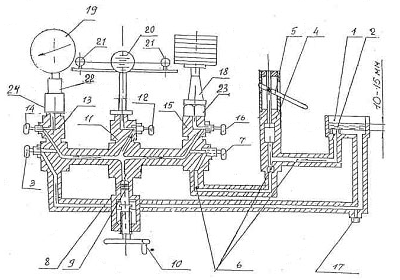

Гидравлическая принципиальная схема манометра МП-2500 (Схема поверки деформационных манометров)

1 - Бачок
2 - Фильтр
3 - Вентиль запорный
4 - Насос ручной плунжерный
5 - Рукоятка
6 - Клапана шариковые
7 - Вентиль запорный
8 - Пресс
9 - Поршень
10 - Маховик
11 - Стойка центральная
12 - Вентиль запорный
13 - Корпус левый
14 - Вентиль запорный
15 - Корпус правый
16 - Вентиль запорный
17 - Пробка сливная
18 - Колонка измерительная
19 - Манометр поверяемый
20 - Отсчетное устройство для наблюдения за взаимным расположением поршней
21 - Узел подсветки
22 - Стойка манометра
23 - Стойка колонки
24 - Гайка

Гидравлическая принципиальная схема манометра МП-2500 (Схема поверки грузопоршневых манометров)

1 - Бачок
2 - Фильтр
3 - Вентиль запорный
4 - Насос ручной плунжерный
5 - Рукоятка
6 - Клапаны шариковые
7 - Вентиль запорный
8 - Пресс
9 - Поршень
10 - Маховик
11 - Стойка центральная
12 - Вентиль запорный
13 - Корпус левый
14 - Вентиль запорный
15 - Корпус правый
16 - Вентиль запорный
17 - Пробка сливная
18 - Колонка измерительная
19 - Колонка поверяемая
20 - Отсчетное устройство для наблюдения за взаимным расположением поршней
21 - Узел подсветки
22 - Опора шарнирная
23 - Стойка колонки
24 - Комплект грузов, подогнанных под номинальное значение массы
