Купить Датчик давления МИДА-13П ДИ, ДА, ДВ, ДИВ

Датчик давления МИДА-13П ДИ, ДА, ДВ, ДИВ

Быстрый заказ

Цена

от 8 750 руб.

Производитель

МИДА

  • Технические характеристики
  • Вопросы и комментарии (0)


Датчики давления МИДА-13П
предназначены для непрерывного преобразования значения избыточного (ДИ), абсолютного (ДА) давления, разрежения (ДВ), избыточного давления-разрежения (ДИВ) жидкостей и газов, неагрессивных к материалам контактирующих деталей(титановые сплавы), в унифицированный сигнал постоянного тока или напряжения постоянного тока  в системах контроля и управления давлением, втом числе в пищевой промышленности.

Техничкские характеристики датчиков давления МИДА-13П

Верхний предел измерений, МПа

Тип штуцера

Тип подключения

ДИ

ДА

ДВ

ДИВ

-

+

0,01 0,016
0,025
0,04
0,06
0,10
0,16
0,25
0,4
0,6
1,0
1,6
2,5
4,0
6
10
16
25

0,04
0,06
0,10
0,16
0,25
0,4
0,6
1,0
1,6
2,5
4,0
6
10

0,01 0,02 0,04 0,06 0,10

0,02
0,03
0,05
0,1
0,1
0,1
0,1
0,1
0,1
0,1

0,02
0,03
0,05
0,06
0,15
0,3
0,5
0,9
1,5
2,4

М12х1,5 или М20х1,5;

для МИДА13П-Вн только М20х1,5

Для датчиков, кроме МИДА13П-Вн:
РАЗЪЕМ (Р);
САЛЬНИК ПРЯМОЙ (П);
САЛЬНИКУГЛОВОЙ (У);
САЛЬНИК УГЛОВОЙ МЕТАЛЛИЧЕСКИЙ (УМ);
КАБЕЛЬ (К);
РАЗЪЕМ дляАЭС (Р2)

Для МИДА-13П-Вн:
С ПРОМЕЖУТОЧНЫМ ВВОДОМ ЧЕРЕЗ КОЛОДКУ ПОДМЕТАЛЛОРУКАВ (ПБ)

40
60
100
160









М20х1,5

Код линии (выходной сигнал)

Выходной сигнал

Код линии

Примечания

(4-20) мА

2-проводная (01)



(0-5) мА

3-проводная (02)  4-проводная (04)

Кроме взрывозащищенных датчиков МИДА-13П-Ех и высокоточных датчиков МИДА-13П-К(Н)


(0-5) В

4-проводная (03)

(U н - Uв) В:
(0,4-2) В;
(0,5-4,5) В;
(0-5) В;
(0-10) В

3-проводная (05):
(05/1);
(05/2);
(05/3);
(05/4)

Питание невзрывозащищенных датчиков МИДА13П и взрывозащищенных датчиков МИДА-13П-Вн осуществляется от стабилизированного источника постоянного тока.

Минимальные значения U min напряжения питаниядатчиков с различными выходными сигналами приведены в таблице .Максимальноезначение напряжения питания U max = 36 В.

Выходной сигнал

(4-20) мА

(0-5) мА

(0-5) В

(0,4-2) В

(0,5-4,5) В

(0-10) В

(1-5) В

U min, В

12+20R н

20

20

3,6

9

15

9

Электрическое подключение датчиков осуществляется 2-проводной линией связи для датчиков с выходным сигналом (4-20) мА и 3- и 4-проводной линиейсвязи для остальных датчиков.

Основная погрешность, ±%  0,15; 0,2; 0,25; 0,5; 1
Климатическое исполнение У**2; УХЛ**3.1
Диапазон рабочих температур, °С -40 ... +80
Дополнительная погрешность в диапазоне рабочих температур не более,%
1,6 (для 0,15); 2 (для 0,2 и 0,25%); 3 (для 0,5%)
Пылевлагозащищенность IP65
Полный средний срок службы датчиков не менее 12 лет.
Норма средней наработки доотказа датчика 180000 ч.
Масса датчиков МИДА-13П (кроме моделей сметаллическими сальниками, в том числе МИДА-13П-Вн) не превышает 0,25 кг ; масса датчиков с металлическими сальниками, в том числеМИДА-13П-Вн, не превышает 0,5 кг .

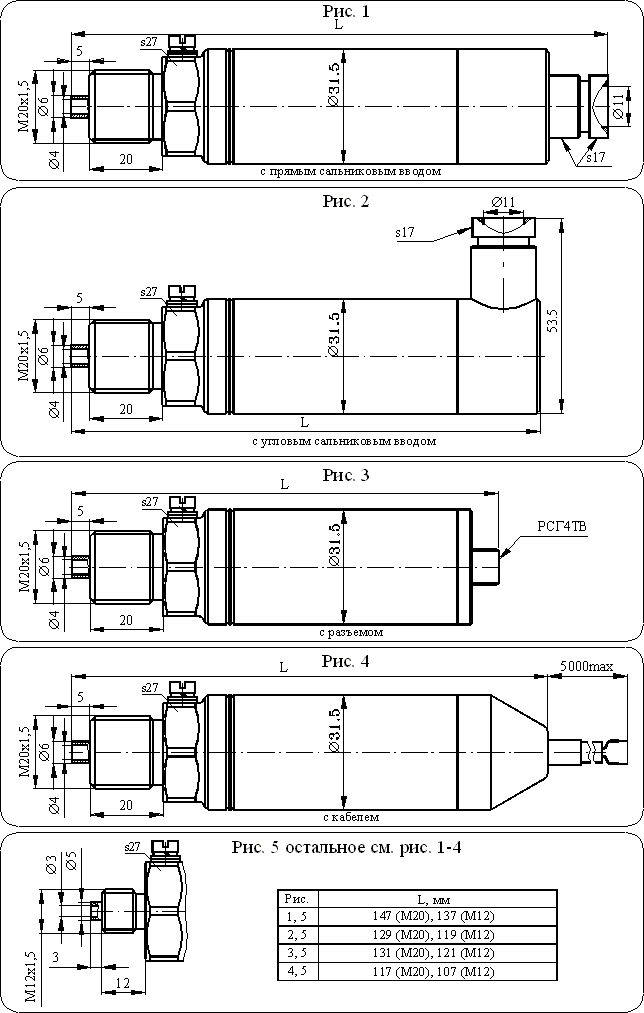

Габаритные и присоединительные размеры датчиков давления МИДА-13П


Обеспечение взрывозащищенности


Взрывозащищенные датчики МИДА-13П-Ех предназначены для работы только от искробезопасныхвходов блоков питания (барьеров искрозащиты). Искробезопасность электрических цепей взрывозащищенных датчиков достигается за счет выполнения конструкции датчиков всоответствии с требованиями ГОСТ Р51330.10-99, а также за счет ограничения токаи напряжения в электрических цепях до искробезопасных значений.

Взрывозащищенностьдатчиков МИДА-13П-Вн обеспечивается видом взрывозащиты"взрывонепроницаемая оболочка" по ГОСТ Р 51330.1

Датчики МИДА-13П имеют следующие обозначения по конструкторской документации:

  • ТНКИ.406233.033 -МИДА-ДИ-13П, МИДА-ДИ-13П-Ех;
  • ТНКИ.406233.034- МИДА-ДИ-13П-М,МИДА-ДИ-13П-Ех-М;
  • ТНКИ.406233.038 - МИДА-ДА-13П,МИДА-ДА-13П-Ех;
  • ТНКИ.406233.035 - МИДА-ДИ-13П-Вн,МИДА-ДИ-13П-Вн-Г;
  • ТНКИ.406233.039 - МИДА-ДА-13П-Вн,МИДА-ДА-13П-Вн-Г;
  • МДВГ.406233.069 -МИДА-ДИ-13П-Вн-К(Н),МИДА-ДИ-13П-Вн-К-Г;
  • МДВГ.406233.070 -МИДА-ДА-13П-Вн-К(Н);
  • ТНКИ.406233.050- МИДА-ДИ-13П-К(Н), МИДА-ДИ-13П-Ех-К(Н);
  • ТНКИ.406233.056 -МИДА-ДА-13П-К(Н),МИДА-ДА-13П-Ех-К(Н);
  • МДВГ.406233.045 -МИДА-ДВ-13П, МИДА-ДВ-13П-Ех;
  • МДВГ.406233.055 - МИДА-ДИВ-13П,МИДА-ДИВ-13П-Ех.

исполнение

  • невзрывозащищённые датчики МИДА-13П(МИДА-ДИ-13П, МИДА-ДИ-13П-М МИДА-ДИ-13П-К, МИДА-ДИ-13П-КН, МИДА-ДА-13П,МИДА-ДА-13П-К, МИДА-ДА-13П-КН,МИДА-ДВ-13П, МИДА-ДИВ-13П);
  • взрывозащищенныедатчики МИДА-13П-Ех (МИДА-ДИ-13П-Ех, МИДА-ДИ-13П-Ех-М,МИДА-ДИ-13П-Ех-К,МИДА-ДИ-13П-Ех-КН, МИДА-ДА-13П-Ех, МИДА-ДА-13П-Ех-К, МИДА-ДА-13П-Ех-КН,МИДА-ДВ-13П-Ех,МИДА-ДИВ-13П-Ех);
  • взрывозащищенные датчики МИДА-13П-Вн  ( МИДА-ДИ-13П-Вн, МИДА-ДИ-13П-Вн-К,МИДА-ДИ-13П-Вн-КН,МИДА-ДА-13П-Вн-К, МИДА-ДИ-13П-Вн-КН,МИДА-ДИ-13П-Вн-Г,МИДА-ДА-13П-Вн-Г, МИДА-ДИ-13П-Вн-КГ).

Конструктивные особенности датчиков МИДА13П приведены в таблице

Обозначение

Конструктивные особенности


МИДА-ДИ-13П-М

Не требуют корректировки НУЛЯ и ДИАПАЗОНА

МИДА-13П(-Ех, -Вн)-К

Высокоточные датчики: встроенный микропроцессор для компенсации погрешностей вдиапазоне рабочих температур; корректировка НУЛЯ производится с помощьюустройства обнуления

МИДА-13П(-Ех, -Вн)-КН

Высокоточные датчики с перенастройкой диапазона измерений, проводимой посредствомустройства связи с персональным компьютером и программного обеспеченияили терминала коммуникационного; корректировка НУЛЯ производится с помощью устройства связи, устройства обнуления или терминала коммуникационного



МИДА-13П-Вн-Г

Встроенный блок грозозащиты для предохранения датчика от действия импульсно-волновых перегрузок, вызванных грозовыми разрядами и промышленными наводками


МИДА-13П-Вн-Г

Встроенный блок грозозащиты для предохранения датчика от действия импульсно-волновых перегрузок, вызванных грозовыми разрядами и промышленными наводками
