Регулятор температуры РТЦЛ-20

Регулятор температуры РТЦЛ-20 прямого действия предназначен для автоматического поддержания заданной температуры воды в циркуляционных линиях и обеспечения их гидравлической устойчивости.

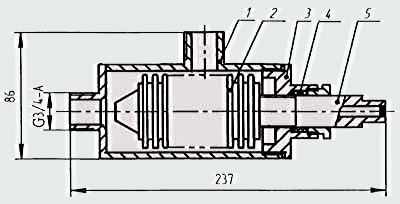

Состав изделия

1 - сварной стальной корпус;
2 - сильфонный блок (выполняет функцию импульсного и исполнительного органа);
3 - крышка;
4 - сальниковый уплотнитель;
5 - регулировочный винт;
Регулирующее устройство выполнено в виде конуса. Сильфонный клапан 2 с конусом и седло корпуса образует кольцевой зазор, величина которого устанавливается регулировочным винтом 5 в процессе пусконаладочных работ. Изменение длины сильфонного блока под действием температуры воды приводит к изменению кольцевого зазора и расхода воды через регулятор.

Технические характеристики
