Датчик давления ДМ5007А

Датчики давления ДМ5007А предназначены для работы в системах автоматического управления, контроля и регулирования производственных процессов с целью преобразования избыточного и вакуумметрического давления в электрический унифицированный сигнал, а так же являются комплектующими изделиями.

Основные технические характеристики

• ДМ5007А от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600; 2500 кгс/см ²
• ДМ5007А от -1 до 0 кгс/см²
• ДМ5007А от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см²
  По заказу приборы поставляются в единицах измерения кПа, МПа


• Класс точности приборов 0,25
• Степень защиты IP65
• Масса приборов не более 0,55 кг
• Средний срок службы 8 лет
• Материал корпуса: сталь
• По устойчивости к климатическим воздействиям приборы имеют исполнение У2 по ГОСТ 15150-69 (но для работы при температуре от -40 до +70 °С)
• Приборы выдерживают воздействие вибрации в диапазоне частот от 10 до 55 Гц с амплитудой 0,35 мм (группа N2 по ГОСТ 12997-84)

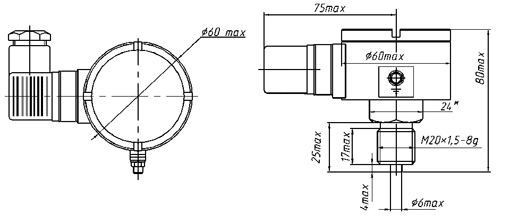

• Приборы изготавливаются с резьбой присоединительного штуцера М20*1,5-8g




  Электротехнические параметры



  Выходной сигнал:
• 05 - выходной сигнал – постоянный ток 0-5 мА (трехпроводная линия связи)
• 42 - выходной сигнал – постоянный ток: 4-20 мА (двухпроводная линия связи)
  Сопротивление нагрузки приборов:
• с выходным сигналом 4-20 мА - от 0,2 до 1000 Ом
• с выходным сигналом 0-5 мА - от 0,2 до 2500 Ом
• Напряжение питания: 17-42 В.
  Потребляемая мощность датчиков:
• выходной сигнал (4-20)мА не более 0,85 ВА;
• выходной сигнал (0-5) мА не более 0,36 ВА.
