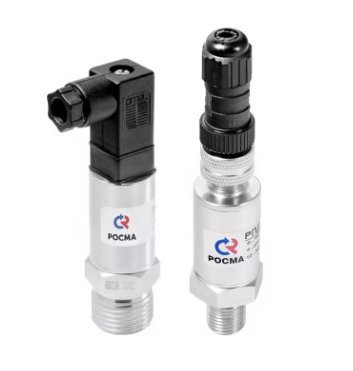

Преобразователи давления РПД-И, РПД-В, РПД-Д, РПД-ИВ, РПД-И-ВР, РПД-И-ФМ, РПД-И-ГС

Быстрый заказ

Цена

— от 4 930 руб.

Производитель

— Росма

Технические характеристики
Вопросы и комментарии (0)

Тип РПД-И (РПД-В, РПД-ИВ). Датчики давления предназначены для измерения и непрерывного преобразования избыточного (РПД-И), вакуумметрического (РПД-В), вакуумметрического и избыточного (РПД-ИВ) давлений в унифицированный выходной сигнал постоянного тока. Измеряемые среды — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали. Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства.

Тип РПД-Д. Датчики дифференциального давления предназначены для измерения и непрерывного преобразования разности давлений в унифицированный выходной сигнал постоянного тока. В датчиках измерения дифференциального давления, измеряемая среда подается на обе стороны мембраны, а аналоговый выходной сигнал напрямую зависит от разности давлений. Поэтому зачастую подобные датчики также называются датчиками разности давления. В качестве среды измерения могут выступать как жидкости, так и газы, неагрессивные к нержавеющей стали. Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства, в особенности в системах водоподготовки, вентиляции, фильтрации, газоснабжения.

Тип РПД-И-ВР. Датчики давления гидростатические врезные с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования уровня жидкости в открытых емкостях в унифицированный выходной сигнал постоянного тока. Присоединение с фронтальной мембраной позволяет использовать датчики для измерения давлений вязких, загрязненных или кристаллизующихся жидкостей, неагрессивных к нержавеющей стали. Область применения: системы сбора данных, автоматического контроля и управления технологическими процессами в различных отраслях промышленности

Тип РПД-И-ФМ. Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока. Присоединение с фронтальной мембраной позволяет использовать датчики для измерения давлений вязких, загрязненных или кристаллизующихся жидкостей, а также газов и паров, неагрессивных к нержавеющей стали. Область применения: пищевая и фармацевтическая промышленность.

Тип РПД-И-ГС. Датчики давления гидростатические погружные предназначены для измерения и непрерывного преобразования уровня жидкостей в унифицированный выходной сигнал постоянного тока. Измеряемые среды — не кристаллизующиеся жидкости, неагрессивные к нержавеющей стали и PVC. Область применения: системы измерения и сбора данных на объектах водоснабжения, водоотведения, очистки сточных вод.

Скачать описание приборов: Тип РПД-И (РПД-В) , Тип РПД-Д , Тип РПД-И-ФМ , Тип РПД-И-ВР, Тип РПД-И-ГС

Тип	Выходной сигнал	Класс точности	Пределы измерений	Подключение Резьба
РПД-И	4…20 мА	0,5/1,0	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа, Изготовление РПД-И на высокие давления - под заказ.	G½ или М20×1,5
РПД-В	4…20 мА	0,5	−0,1…0 МПа	G½ или М20×1,5
РПД-ИВ	4…20 мА	0,5	−0,1…0,1 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 Мпа	G½ или М20×1,5
РПД-Д	4…20 мА	0,5	0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 кПа 0…1 / 1,6 / 2,5 МПа	G½ или М20×1,5
РПД-И-ВР	4…20 мА	0,5	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 /160 м. вод. ст.	G¾ фронтальная мембрана
РПД-И-ФМ	4…20 мА	0,5	0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа	G½; M20×1,5; G1 фронтальная мембрана * — под заказ другие резьбы
РПД-И-ГС	4…20 мА	0,5	0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 /160 м. вод. ст.	кабель, 1м...15м

Рабочие диапазоны	Измеряемая среда: −40…+100 °C (у РПД-Д: −10…+80 °C, у РПД-И-ГС: −10…+70 ) Окружающая среда: −40…+100 °C (у РПД-Д: −10…+80 °C)
Напряжение питания	12…36 В
Потребляемая мощность, Вт	не более 1 (у РПД-Д: не более 3)
Корпус и штуцер	IP65, нержавеющая сталь 08Х17Н13М2
Электрическое присоединение	Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом. (у РПД-И-ГС: Встроенный PVC-кабель)

Таблица российских аналогов для импортозамещения
