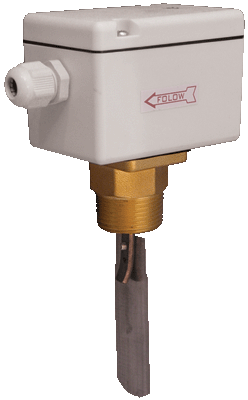

Реле потока ДР-П-(М) (не поставляется)
- Технические характеристики
- Вопросы и комментарии (0)
Датчик-реле потока ДР-П предназначен для контроля потока неагрессивных жидкостей, таких как вода, этилен, гликоль и др., через трубопровод. Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления неким исполнительным механизмом в различных системах автоматики, например, для защиты насосов от "сухого" хода, в цепях аварийно-предупредительной сигнализации.
В комплект поставки входят 4 сменных лепестка для труб диаметром от 3/4 до 6" (дюймов).
Подстроечный механизм позволяет изменять пороги срабатывания реле.
Технические характеристики
| Модель | ДР-П | ДР-П-М |
| Среда измерения | Неагрессивные жидкости (вода, этилен, гликоль и др.) | |
| Макс. давление среды измерения | 1 МПа (10 бар) | |
| Температура среды измерения | 1...100°С | |
| Температура эксплуатации | 0...60°С | |
| Диапазон потока | 18...2000 л/мин | |
| Степень защиты | IP33 | IP55 |
| Реле | ~10А, 220В | ~8А, 220В |
| Длина провода | 600 мм | |
| Материал штуцера | Латунь | Латунь или нержавеющая сталь |
| Резьба наружная | G 1" | |
| Размеры без лепестков | 127(88)х52х52 мм | 160(105)х113х160 мм |
| Сменные лепестки | 35х28, 54х28, 83х28, 150х28 мм | |
Диапазоны порогов срабатывания
| Ду | А, мм | Б, мм | Диапазон пороговых значений расхода, м³/ч | |
| замыкание 1-2 | замыкание 1-2 | |||
| 3/4" | 24 | 22 | значение параметра не определено | значение параметра не определено |
| 1" | 29 | 24 | 0,88...7,32 | 0,71...5,10 |
| 1 1/4" | 37 | 24 | 1,4...12,1 | 1,1...8,3 |
| 1 1/2" | 43 | 24 | 1,8...16,6 | 1,47...10,7 |
| 2" | 54 | 28 | 2,6...23,7 | 1,9...13 |
| 2 1/2" | 67 | 28 | 3,3...25 | 2,3...20 |
| 3" | 83 | 28 | 4,1...31 | 2,4...24 |
| 4" | 107 | 28 | 5,4...43,9 | 3,9...33 |
| 5" | 134 | 28 | 8,0...68,7 | 5,8...47 |
| 6" | 162 | 28 | 10,8...99 | 7,9...63 |
