Нормирующие измерительные преобразователи НПСИ-ТП предназначен для преобразования сигналов термопар (ТП) и напряжения в унифицированный токовый сигнал 0…5 мА, 0…20 мА, 4…20 мА
- Программный выбор 12 типов ТП (по 3-8 диапазонов)
- Линеаризация НСХ термопар
- Отключаемая функция компенсации термо-ЭДС холодного спая
- Возможность работы с термопарами с неизолированным рабочим спаем
Общие сведения
- Гальваническая изоляция между собой входов, выходов, питания прибора
- Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом
- Программный выбор (конфигурирование) типа входного сигнала, диапазона преобразования и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея
- Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти
- Ограничение доступа к конфигурированию с помощью пароля
- Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
- Разъемные винтовые клеммы обеспечивают простой монтаж
- Высокая точность преобразования 0,1 %
- Расширенный диапазон рабочих температур -40…70 °С
- Высокая температурная стабильность (0,0025 % / градус)
- Диапазон напряжений питания 85…265 В переменного тока, 10...36 В постоянного тока
Конфигурирование с передней панели
Пользователь с передней панели выбирает:
- Тип входного сигнала
- Диапазон входного сигнала
- Диапазон выходного токового сигнала (0…5, 0…20, 4…20 мА)
- Наличие функции компенсации термо-ЭДС холодного спая
- Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
- Наличие индикации уровня выходного сигнала бар-графом (есть/нет)
Применение программируемых измерительных преобразователей обеспечивает
- Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция рабочего спая термопары, преобразователя и потребителя токового сигнала
- Защиту от электромагнитных помех при передачи сигналов на большие расстояния в условиях сильных промышленных воздействий
- Экономию затрат на компенсационные провода при больших расстояниях между первичным датчиком и вторичным прибором - передача измеренного сигнала на удаленные вторичные приборы происходит по стандартным электротехническим проводам
- Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
- Гибкость при проектировании и наладке
- Унификацию сигналов в системе
Область применения
Системы измерения, сбора данных, контроля и регулирования температуры в технологических процессах в различных отраслях промышленности:
- Энергетика
- Металлургия
- Химическая промышленность
- Нефтяная промышленность
- Газовая промышленность
- Машиностроение
- Пищевая промышленность
- Перерабатывающая промышленность
- Научные исследования
- и многие другие отрасли...
Технические характеристики
| Предел основной допускаемой погрешности преобразования, не более | 0,1 % | |
| Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С | 0,0025 % / градус | |
| Дополнительная погрешность компенсации термо-ЭДС холодного спая во всем диапазоне, не более |
± 1 °С | |
| Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более |
0,02 % | |
| Диапазоны выходного токового сигнала (программируется пользователем) |
4…20 мА 0…20 мА 0…5 мА |
|
| Диапазон линейности выходного тока (для диапазона) | 3,8…20,5 мА (4…20 мА) 0…20,5 мА (0…20 мА) 0…5,1 мА (0…5 мА) |
|
| Аварийные уровни выходного сигнала (для диапазона) | высокий | низкий |
| 21,5 мА (4…20 мА) 21,5 мА (0…20 мА) 5,5 мА (0…5 мА) |
3,6 мА (4…20 мА) 0 мА (0…20 мА) 0 мА (0…5 мА) |
|
| Время установления выходного сигнала при скачкообразном изменении входного, не более |
1 с | |
| Время установления рабочего режима, не более | 5 мин | |
| Сопротивление нагрузки, не более | 0…500 Ом | |
| Гальваническая изоляция цепей питания/входа/выхода | 1500 В, 50 Гц | |
| Допустимый диапазон напряжений питания | AC: 85…265 В, 50 Гц DC: 10...36 В |
|
| Потребляемая мощность, не более | 2,5 ВА | |
| Условия эксплуатации | Температура: -40...70 °С | |
| Влажность: 95% при 35 °С | ||
| Масса, не более | 200 г | |
| Гарантия | 36 месяцев | |
Типы и диапазоны преобразования НПСИ-ТП
| Тип термопары, сигнала | Номер термопары, сигнала |
Номер диапазона преобразования |
Диапазон преобразования, °C |
Предел основной погрешности , % |
| Напряжение | 1 | 1 | -75…+75 мВ | 0,1 |
| 2 | -50…+50мВ | 0,1 | ||
| 3 | -20…+20мВ | 0,1 | ||
| 4 | 0…+75мВ | 0,1 | ||
| 5 | 0…+50мВ | 0,1 | ||
| 6 | 0…+20мВ | 0,15 | ||
| Хромель-алюмель
ХА(K) |
2 | 1 | -150…+1300 | 0,1 |
| 2 | -150…+600 | 0,1 | ||
| 3 | -150…+300 | 0,15 | ||
| 4 | 0…+1300 | 0,1 | ||
| при выпуске 5* | 0…+1200 | 0,1 | ||
| 6 | 0…+900 | 0,1 | ||
| 7 | 0…+600 | 0,15 | ||
| 8 | 0…+300 | 0,1 | ||
| Хромель-копель
ХК(L) |
3 | 1 | -150…+800 | 0,1 |
| 2 | -150…+600 | 0,1 | ||
| 3 | -150…+400 | 0,1 | ||
| 4 | 0…+600 | 0,1 | ||
| 5 | 0…+400 | 0,1 | ||
| Нихросил-нисил
НН(N) |
4 | 1 | -150…+1300 | 0,1 |
| 2 | -150…+1200 | 0,1 | ||
| 3 | -150…+600 | 0,15 | ||
| 4 | 0…+1300 | 0,1 | ||
| 5 | 0…+1200 | 0,1 | ||
| 6 | 0…+600 | 0,15 | ||
| Железо-константан
ЖК(J) |
5 | 1 | -150…+1200 | 0,1 |
| 2 | -150…+900 | 0,1 | ||
| 3 | -150…+700 | 0,1 | ||
| 4 | 0…+1200 | 0,1 | ||
| 5 | 0…+900 | 0,1 | ||
| 6 | 0…+700 | 0,1 | ||
| Платина-10 Родий/Платина ПП(S) |
6 | 1 | 0…+1600 | 0,15 |
| 2 | 0…+1300 | 0,15 | ||
| 3 | 0…+900 | 0,2 | ||
| Платина-13%Родий/Платина ПП(R) |
7 | 1 | 0…+1600 | 0,15 |
| 2 | 0…+1300 | 0,15 | ||
| 3 | 0…+900 | 0,2 | ||
| Платина-30%Родий/Платина ПП(B) |
8 | 1 | 300…+1800 | 0,2 |
| 2 | 300…+1600 | 0,2 | ||
| 3 | 300…+1200 | 0,25 | ||
| Медь/константан MK(T) |
9 | 1 | -150…+400 | 0,1 |
| 2 | -150…+300 | 0,15 | ||
| 3 | -150…+200 | 0,15 | ||
| 4 | 0…+400 | 0,1 | ||
| 5 | 0…+300 | 0,15 | ||
| 6 | 0…+200 | 0,2 | ||
| Хромель/константан XKн(Е) |
10 | 1 | -150…+900 | 0,15 |
| 2 | -150…+700 | 0,1 | ||
| 3 | 0…+900 | 0,1 | ||
| 4 | 0…+700 | 0,1 | ||
| 5 | 0…+500 | 0,1 | ||
| 6 | 0…+300 | 0,15 | ||
| Вольфрам-рений ВР(А-1) |
11 | 1 | 0…+2500 | 0,1 |
| 2 | 0…+2200 | 0,15 | ||
| 3 | 0…+1600 | 0,15 | ||
| Вольфрам-рений
ВР(А-2) |
12 | 1 | 0…+2500 | 0,15 |
| 2 | 0…+1800 | 0,15 | ||
| 3 | 0…+1200 | 0,15 | ||
| Вольфрам-рений
ВР(А-3) |
13 | 1 | 0…+2500 | 0,15 |
| 2 | 0…+1800 | 0,15 | ||
| 3 | 0…+1200 | 0,15 | ||
| РС-20 | 14 | 1 | 900…+2000 | 0,1 |
Примечание*: При выпуске преобразователь сконфигурирован на работу с ТП типа Хромель-алюмель ХА(K) (тип 2), диапазон преобразования 0-1200 ºС (диапазон 5).

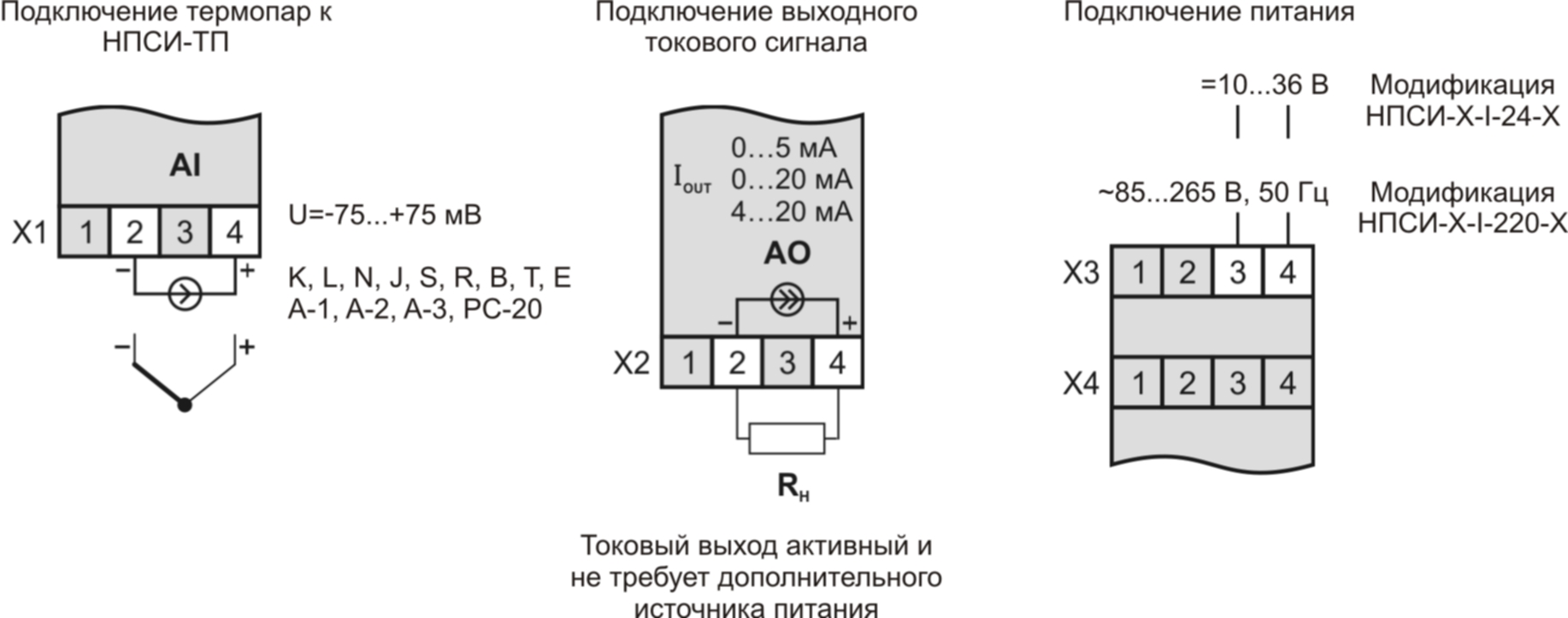

Схема подключения
Обозначение при заказе
НПСИ-ТП - - -
Где:
| Тип выходного сигнала: | Пример обозначения при заказе: НПСИ-ТП-I-220-М0 Нормирующий преобразователь сигналов измерительный программируемый, тип входных сигналов - термопары, выходной сигнал - токовый, напряжение питания 85...265 В 50 Гц |
||
| I | Токовый сигнал, диапазон программируется 4...20, 0...20, 0...5 мА | ||
| Напряжение питания: |
|||
| 220 | Рабочий диапазон напряжения питания переменного тока 85...265 В 50 Гц | ||
| 24 | Рабочий диапазон напряжения питания постоянного тока 10...36 В | ||
| Модификация: |
|||
| М0 | Стандартная модификация | ||
