UНормирующие измерительные преобразователи НПСИ-ТС предназначен для преобразования сигналов термометров сопротивления (ТС) и потенциометрических датчиков в унифицированный токовый сигнал 0…5 мА, 0…20 мА, 4…20 мА
- Программный выбор 10 типов ТС (по 7-13 диапазонов)
- Линеаризация НСХ термометров сопротивления
- Работа с ТС по 4-х, 3-х и 2-х проводной схеме подлючения
- Компенсация сопротивления проводов при 2-х проводной схеме подключения
Общие сведения
- Гальваническая изоляция между собой входов, выходов, питания прибора
- Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом
- Программный выбор (конфигурирование) типа входного сигнала, диапазона преобразования и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея
- Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти
- Ограничение доступа к конфигурированию с помощью пароля
- Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
- Разъемные винтовые клеммы обеспечивают простой монтаж
- Высокая точность преобразования 0,1 %
- Расширенный диапазон рабочих температур -40…70 °С
- Высокая температурная стабильность (0,0025 % / градус, 0,005 % / градус)
- Диапазон напряжений питания 85…265 В переменного тока, 10...36 В постоянного тока
Конфигурирование с передней панели
Пользователь с передней панели выбирает:
- Тип входн ого сигнала
- Диапазон входного сигнала
- Диапазон выходного токового сигнала (0…5, 0…20, 4…20 мА)
- Величину компенсирующей поправки при 2-х проводной схеме подключения
- Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
- Наличие индикации уровня выходного сигнала бар-графом (есть/нет)
Применение программируемых измерительных преобразователей обеспечивает
- Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция рабочего спая термопары, преобразователя и потребителя токового сигнала
- Защиту от электромагнитных помех при передачи сигналов на большие расстояния в условиях сильных промышленных воздействий
- Экономию затрат на соединительные провода при больших расстояниях между первичным датчиком и вторичным прибором - передача измеренного сигнала на удаленные вторичные приборы происходит по стандартным электротехническим проводам
- Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
- Гибкость при проектировании и наладке
- Унификацию сигналов в системе
Область применения
Системы измерения, сбора данных, контроля и регулирования температуры в технологических процессах в различных отраслях промышленности:
- Энергетика
- Металлургия
- Химическая промышленность
- Нефтяная промышленность
- Газовая промышленность
- Машиностроение
- Пищевая промышленность
- Перерабатывающая промышленность
- Научные исследования
- и многие другие отрасли...
Технические характеристики
Предел основной допускаемой погрешности преобразования, не более | 0,1 % | |
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С | 0,005 % / градус | |
Дополнительная погрешность компенсации термо-ЭДС холодного спая во всем диапазоне, не более |
± 1 °С | |
Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более |
0,02 % | |
Диапазоны выходного токового сигнала (программируется пользователем) |
4…20 мА 0…20 мА 0…5 мА |
|
Диапазон линейности выходного тока (для диапазона) | 3,8…20,5 мА (4…20 мА) 0…20,5 мА (0…20 мА) 0…5,1 мА (0…5 мА) |
|
Аварийные уровни выходного сигнала (для диапазона | высокий | низкий |
21,5 мА (4…20 мА) 21,5 мА (0…20 мА) 5,5 мА (0…5 мА) |
3,6 мА (4…20 мА) 0 мА (0…20 мА) 0 мА (0…5 мА) |
|
Время установления выходного сигнала при скачкообразном изменении входного, не более |
1 с | |
Время установления рабочего режима, не более | 5 мин | |
Сопротивление нагрузки, не более | 0…500 Ом | |
Гальваническая изоляция цепей питания/входа/выхода | 1500 В, 50 Гц | |
Допустимый диапазон напряжений питания | AC: 85…265 В, 50 Гц DC: 10...36 В |
|
Схема подключения преобразователя | четырёх-, трёх-, двухпроводная | |
Потребляемая мощность, не более | 2,5 ВА | |
Условия эксплуатации | Температура: -40...70 °С | |
Влажность: 95% при 35 °С | ||
Масса, не более | 200 г | |
Гарантия | 36 месяцев |
Типы и диапазоны преобразования НПСИ-ТС
Тип входного сигнала |
Номер типа входного сигнала |
Номер диапазона преобразования |
Диапазон преобразования |
Предел основной погрешности (δ), % |
Сопротивление |
1 |
1* |
0…4800 Ом |
0,1 (0,25) |
2* |
0…2400 Ом |
0,1 (0,25) |
||
3* |
0…1200 Ом |
0,1 (0,25) |
||
4 |
0…600 Ом |
0,1 (0,25) |
||
5 |
0…300 Ом |
0,1 (0,25) |
||
6 |
0…150 Ом |
0,1 (0,25) |
||
100 М (α=0,00428 ° С-1)
|
2 |
1 |
-180…+100 ºС |
0,1 (0,25) |
2 |
-50…+50 ºС |
0,1 (0,25) |
||
3 |
-50…+100 ºС |
0,1 (0,25) |
||
4 |
-50…+150 ºС |
0,1 (0,25) |
||
5 |
0…+50 ºС |
0,25 (0,35) |
||
6 |
0…+100 ºС |
0,1 (0,25) |
||
7 |
0…+150 ºС |
0,1 (0,25) |
||
8 |
0…+180 ºС |
0,1 (0,25) |
||
9 | 0…+200 ºС | 0,1 (0,25) | ||
50 М (α=0,00428 ° С-1)
|
3 |
1 |
-180…+100 ºС |
0,1 (0,25) |
2 |
-50…+50 ºС |
0,25 (0,35) |
||
3 |
-50…+100 ºС |
0,1 (0,25) |
||
4 |
-50…+150 ºС |
0,1 (0,25) |
||
5 |
0…+50 ºС |
0,25 (0,35) |
||
6 |
0…+100 ºС |
0,1 (0,25) |
||
7 |
0…+150 ºС | 0,1 (0,25) | ||
8 | 0…+180 ºС | 0,1 (0,25) | ||
9 |
0…+200 ºС |
0,1 (0,25) |
||
100 П (α=0,00391° С-1)
|
4 |
1 |
-200…+100 ºС |
0,1 (0,25) |
2 |
-50…+50 ºС |
0,1 (0,25) |
||
3 |
-50…+100 ºС |
0,1 (0,25) |
||
4 |
-50…+150 ºС |
0,1 (0,25) |
||
5 |
0…+50 ºС |
0,25 (0,35) |
||
6 |
0…+100 ºС |
0,1 (0,25) |
||
7 |
0…+150 ºС |
0,1 (0,25) |
||
8 |
0…+180 ºС |
0,1 (0,25) |
||
При выпуске 9** |
0…+200 ºС |
0,1 (0,25) |
||
10 |
0…+300 ºС |
0,1 (0,25) |
||
11 |
0…+500 ºС |
0,1 (0,25) |
||
12 |
0…+750 ºС |
0,1 (0,25) |
||
13 |
0…+850 ºС |
0,1 (0,25) |
||
50 П (α=0,00391 ° С-1)
|
5 |
1 |
-200…+100 ºС |
0,1 (0,25) |
2 |
-50…+50 ºС |
0,25 (0,35) |
||
3 |
-50…+100 ºС |
0,1 (0,25) |
||
4 |
-50…+150 ºС |
0,1 (0,25) |
||
5 |
0…+50 ºС |
0,25 (0,35) |
||
6 |
0…+100 ºС |
0,1 (0,25) |
||
7 |
0…+150 ºС |
0,1 (0,25) |
||
8 |
0…+180 ºС |
0,1 (0,25) |
||
9 |
0…+200 ºС |
0,1 (0,25) |
||
10 |
0…+300 ºС |
0,1 (0,25) |
||
11 |
0…+500 ºС |
0,1 (0,25) |
||
12 |
0…+750 ºС |
0,1 (0,25) |
||
13 |
0…+850 ºС |
0,1 (0,25) |
||
Pt 100 (α=0,00385 ° С-1)
|
6 |
1 |
-200…+100 ºС |
0,1 (0,25) |
2 |
-50…+50 ºС |
0,1 (0,25) |
||
3 |
-50…+100 ºС |
0,1 (0,25) |
||
4 |
-50…+150 ºС |
0,1 (0,25) |
||
5 |
0…+50 ºС |
0,25 (0,35) |
||
6 |
0…+100 ºС |
0,1 (0,25) |
||
7 |
0…+150 ºС |
0,1 (0,25) |
||
8 |
0…+180 ºС |
0,1 (0,25) |
||
9 |
0…+200 ºС |
0,1 (0,25) |
||
10 |
0…+300 ºС |
0,1 (0,25) |
||
11 |
0…+500 ºС |
0,1 (0,25) |
||
12 |
0…+750 ºС |
0,1 (0,25) |
||
13 |
0…+850 ºС |
0,1 (0,25) |
||
Pt 500* (α=0,00385° С-1)
|
7 |
1* |
-200…+100 ºС |
0,1 (0,25) |
2* |
-50…+50 ºС |
0,1 (0,25) |
||
3* |
-50…+100 ºС |
0,1 (0,25) |
||
4* |
-50…+150 ºС |
0,1 (0,25) |
||
5* |
0…+50 ºС |
0,25 (0,35) |
||
6* |
0…+100 ºС |
0,1 (0,25) |
||
7* |
0…+150 ºС |
0,1 (0,25) |
||
8* |
0…+180 ºС |
0,1 (0,25) |
||
9* |
0…+200 ºС |
0,1 (0,25) |
||
10* |
0…+300 ºС |
0,1 (0,25) |
||
11* |
0…+500 ºС |
0,1 (0,25) |
||
12* |
0…+750 ºС |
0,1 (0,25) |
||
13* |
0…+850 ºС |
0,1 (0,25) |
||
Pt 1000 * (α=0,00385 ° С-1)
|
8 |
1* |
-200…+100 ºС |
0,1 (0,25) |
2* |
-50…+50 ºС |
0,1 (0,25) |
||
3* |
-50…+100 ºС |
0,1 (0,25) |
||
4* |
-50…+150 ºС |
0,1 (0,25) |
||
5* |
0…+50 ºС |
0,1 (0,25) |
||
6* |
0…+100 ºС |
0,1 (0,25) |
||
7* |
0…+150 ºС |
0,1 (0,25) |
||
8* |
0…+180 ºС |
0,1 (0,25) |
||
9* |
0…+200 ºС |
0,1 (0,25) |
||
10* |
0…+300 ºС |
0,1 (0,25) |
||
11* |
0…+500 ºС |
0,1 (0,25) |
||
12* |
0…+750 ºС |
0,1 (0,25) |
||
13* |
0…+850 ºС |
0,1 (0,25) |
||
100 Н (α=0,00617 ° С-1)
|
9 |
1 |
-60…+100 ºС |
0,1 (0,25) |
2 |
-50…+50 ºС |
0,1 (0,25) |
||
3 |
-50…+100 ºС |
0,1 (0,25) |
||
4 |
-50…+150 ºС |
0,1 (0,25) |
||
5 |
0…+50 ºС |
0,1 (0,25) |
||
6 |
0…+100 ºС |
0,1 (0,25) |
||
7 | 0…+150 ºС | 0,1 (0,25) | ||
8 |
0…+180 ºС |
0,1 (0,25) |
||
500 Н * (α=0,00617 ° С-1)
|
10 |
1* |
-60…+100 ºС |
0,1 (0,25) |
2* |
-50…+50 ºС |
0,1 (0,25) |
||
3* |
-50…+100 ºС |
0,1 (0,25) |
||
4* |
-50…+150 ºС |
0,1 (0,25) |
||
5* |
0…+50 ºС |
0,1 (0,25) |
||
6* |
0…+100 ºС |
0,1 (0,25) |
||
7* | 0…+150 ºС | 0,1 (0,25) | ||
8* |
0…+180 ºС |
0,1 (0,25) |
||
1000 Н * (α=0,00617 ° С-1)
|
11 |
1* |
-60…+100 ºС |
0,1 (0,25) |
2* | -50…+50 ºС | 0,1 (0,25) | ||
3* |
-50…+100 ºС |
0,1 (0,25) |
||
4* |
-50…+150 ºС |
0,1 (0,25) |
||
5* |
0…+50 ºС |
0,1 (0,25) |
||
6* |
0…+100 ºС |
0,1 (0,25) |
||
7* |
0…+150 ºС |
0,1 (0,25) |
||
8* |
0…+180 ºС |
0,1 (0,25) |
Примечание* - входные сигналы, которые не входят в базовый набор для M0.
Примечание**: При выпуске преобразователь сконфигурирован на работу с ТС типа 100 П (тип 4), диапазон преобразования 0…+200 ºС (диапазон 9).

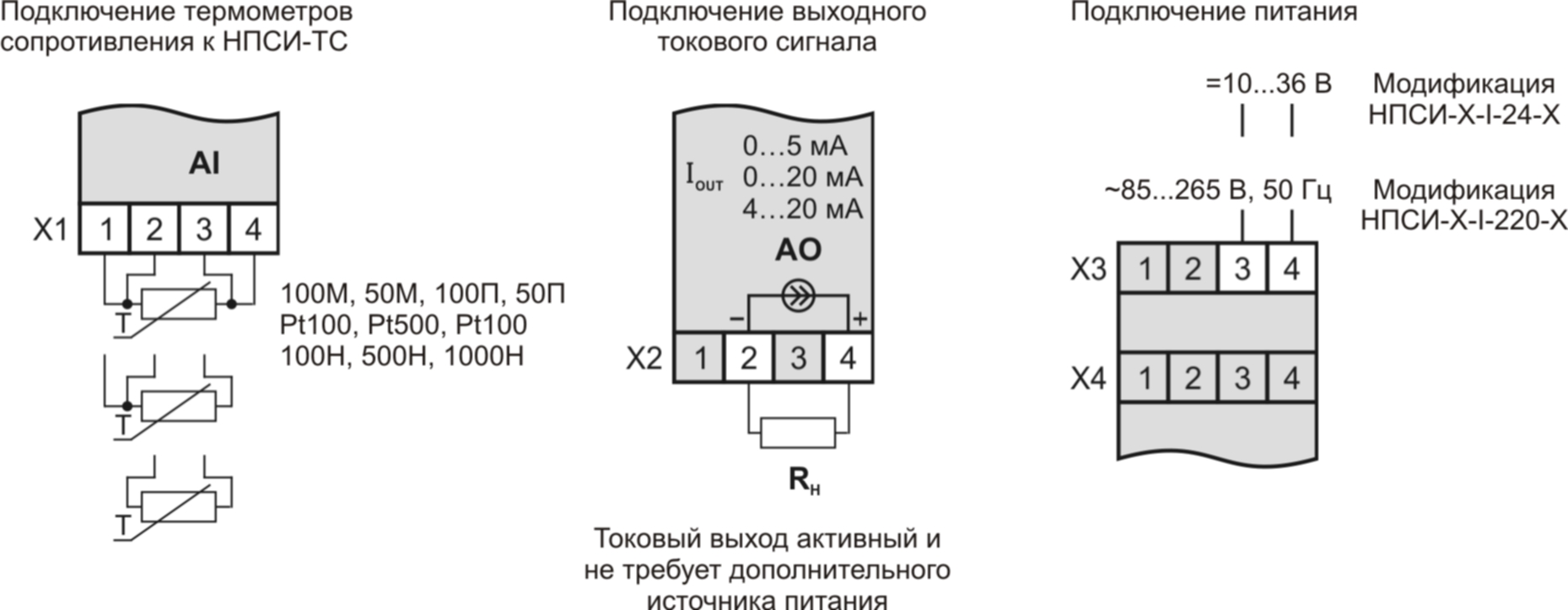

Схема подключения
Обозначение при заказе
НПСИ-ТС - - -
Где:
Тип выходного сигнала: | Пример обозначения при заказе: НПСИ-ТС-I-220-М0 Нормирующие преобразователь сигналов измерительный программируемый, типы входных сигналов - термометры сопротивления, выходной сигнал - токовый, напряжение питания 85...265 В 50 Гц, Госповерку при выпуске проходит базовый набор входных сигналов и датчиков (см. Табл. выше) |
||
I | Токовый сигнал, диапазон программируется 4...20, 0...20, 0...5 мА | ||
Напряжение питания: |
|||
220 | Рабочий диапазон напряжения питания переменного тока 85...265 В 50 Гц | ||
24 | Рабочий диапазон напряжения питания постоянного тока 10...36 В | ||
Модификация: |
|||
М0 | Госповерку при выпуске проходит базовый набор входных сигналов (см. табл. выше) | ||
М1 | Госповерку при выпуске проходит полный набор входных сигналов (см. табл. выше) | ||
