НПСИ-ТС-I-24-М1
3 968 руб.
Кратчайшие сроки поставки
Более 500 наименований самых необходимых товаров на складе. Лучшие перевозчики и совершенная система логистики. Доставка в любую точку России.
- Технические характеристики
- Вопросы и комментарии (0)
Нормирующие измерительные преобразователи сопротивление-ток ПСТ-b-Pro предназначены для преобразования сигналов термопреобразователей сопротивления 50М, 100М, 50П, 100П, Pt 100, Pt 500, Pt 1000, 100Н, 500Н, 1000Н по ГОСТ Р 8.625-2006 в унифицированный сигнал постоянного тока 4…20 мА. Поскольку преобразователи имеют линейную зависимость выходного тока от температуры, они фактически являются нормирующими преобразователями температуры. Измерительные нормирующие преобразователи температуры устанавливается в головке датчиков ТСМУ и ТСПУ.
Измерительные нормирующие преобразователи температуры ПСТ-b-Pro являются развитием серии ПСТ. Они также реализованы на базе микропроцессорных технологий, что позволяет программно выбирать тип и диапазон преобразования.
Особенность измерительных нормирующих преобразователей температуры ПСТ-b-Pro заключается в том, что
- они конструктивно размещаются в соединительную головку термопреобразователей типа В по стандарту DIN43729,
- позволяют подключать датчики по 2-х, 3-х, 4-х проводным схемам подключения,
- обеспечивается класс точности 0,1% для 3-х и 4-х проводной схемы подключения,
- осуществляют контроль замыкания чувствительного элемента датчика на защитную арматуру.
Тип входного сигнала и диапазон преобразования выбираются программно с помощью кнопки с контролем по светодиодному индикатору. Сам процесс программирования элементарно прост (см. порядок программирования).
Возможна поставка по специальному заказу с другими типами и диапазонами преобразования.
По устойчивости к климатическим воздействиям при эксплуатации нормирующие преобразователи температуры соответствуют группе исполнения С4 ГОСТ12997-84.
Нормирующие преобразователи температуры в ток ПСТ-b-Pro
- реализуют метод измерения электрического параметра и усиление слабого сигнала;
- обеспечивают класс точности 0,1 на максимальном диапазоне преобразования;
- позволяют выбирать пользователям тип и диапазон преобразования из 10 типов термосопротивлений плюс сопротивление (по 7 – 13 диапазонов измерения для каждого типа) с помощью встроенной кнопки, контроль – по светодиодному индикатору;
- обладают высокой термостабильностью - 0,005 % / °С;
- работают в расширенном диапазоне температур (от -40 до +80°С);
- осуществляют линеаризацию нелинейных характеристик термодатчика;
- нормируют сигнал и приводят его к унифицированному виду;
- позволяют подключать термопреобразователи сопротивления по 2-х, 3-х, 4-х проводной схемам подключения;
- проводят автоматическое определение схемы подключения;
- осуществляют контроль обрыва термометра сопротивления, контроль выхода за пределы диапазона;
- осуществляют контроль замыкания чувствительного элемента (ЧЭ) на защитную арматуру;
- формируют уровни тока при аварийных ситуациях по рекомендации NAMUR NE 43;
- осуществляют индикацию аварийных ситуаций светодиодом.
Применение нормирующих преобразователей позволяет:
- снизить влияние электромагнитных помех;
- повысить стабильность и надежность работы всей системы измерения благодаря непрерывной самодиагностике преобразователя;
- использовать преобразователи в более широком диапазоне температур эксплуатации (от -40 до +80°С);
- унифицировать сигналы, используемые в системе, а значит, упростить номенклатуру применяемых вторичных приборов;
- снизить затраты на компенсационные и коммуникационные провода при больших расстояниях между первичным датчиком и вторичным прибором.
Технические характеристики
| Схема подключения преобразователя | Четырёх-, трёх-, двухпроводная | |
|
Диапазон унифицированного выходного сигнала постоянного тока |
4…20 мА | |
| Режим работы | непрерывный, круглосуточный | |
| Время выборки входного сигнала | 200 мс | |
| Время установления выходного сигнала при скачкообразном изменении входного, не более | 1 с | |
| Время установления рабочего режима, не более | 5 мин | |
| Дополнительная погрешность в диапазоне рабочих температур от 0 до 80 °С | 0,005 %/градус | |
| Сопротивление нагрузки, не более | при Uпит=24 В | 700 Ом |
| при Uпит=36 В | 1300 Ом | |
| Напряжение питания | 10…36 В | |
| Потребляемая мощность, не более | 1,1 Вт | |
| Диапазон линейного выходного тока | 3,8…20,5 мА | |
| Порог срабатывания датчика изоляции | 200 кОм ± 25 % | |
| Габариты | Ø 43х27 мм | |
| Условия эксплуатации | Температура: -40...80 °С | |
| Влажность: 95% при 35 °С | ||
| Масса, не более | 40 г | |
| Гарантия | 36 месяцев | |
Типы и диапазоны преобразования ПСТ-b-Pro
Для модификации преобразователя ПСТ–b-Pro-M1 метрологическая поверка при выпуске для данного типа входного датчика или диапазона преобразования проводится по всей таблице.
Для модификации преобразователя ПСТ–b-Pro-M0 метрологическая поверка при выпуске для данного типа входного датчика или диапазона преобразования проводится только по позициям, выделенным голубым цветом.
|
Тип входного сигнала |
Номер типа входного сигнала |
Номер диапазона преобразования |
Диапазон преобразования |
Предел основной допускаемой погрешности для 3х,4х проводной схем подключения (δ), % |
| Сопротивление |
1 |
1* |
0…4800 Ом |
0,1 |
|
2* |
0…2400 Ом |
0,1 |
||
|
3* |
0…1200 Ом |
0,1 |
||
|
4 |
0…600 Ом |
0,1 |
||
|
5 |
0…300 Ом |
0,1 |
||
|
6 |
0…150 Ом |
0,1 |
||
|
7* |
0…20 Ом |
0,25 |
||
| 100 М (α=0,00428 ° С-1)
|
2 |
1 |
-180…+100 ºС |
0,1 |
|
2 |
-50…+50 ºС |
0,1 |
||
|
3 |
-50…+100 ºС |
0,1 |
||
|
4 |
-50…+150 ºС |
0,1 |
||
|
5 |
0…+50 ºС |
0,25 |
||
|
6 |
0…+100 ºС |
0,1 |
||
|
7 |
0…+150 ºС |
0,1 |
||
|
8 |
0…+200 ºС |
0,1 |
||
| 50 М (α=0,00428 ° С-1)
|
3 |
1 |
-180…+100 ºС |
0,1 |
|
2 |
-50…+50 ºС |
0,1 |
||
|
3 |
-50…+100 ºС |
0,1 |
||
|
4 |
-50…+150 ºС |
0,1 |
||
|
5 |
0…+50 ºС |
0,25 |
||
|
6 |
0…+100 ºС |
0,1 |
||
|
7 |
0…+150 ºС |
0,1 |
||
|
8 |
0…+200 ºС |
0,1 |
||
| 100 П (α=0,00391° С-1)
|
4 |
1 |
-200…+100 ºС |
0,1 |
|
2 |
-50…+50 ºС |
0,1 |
||
|
3 |
-50…+100 ºС |
0,1 |
||
|
4 |
-50…+150 ºС |
0,1 |
||
|
5 |
0…+50 ºС |
0,25 |
||
|
6 |
0…+100 ºС |
0,1 |
||
|
7 |
0…+150 ºС |
0,1 |
||
|
8 |
0…+180 ºС |
0,1 |
||
|
9 |
0…+200 ºС |
0,1 |
||
|
10 |
0…+300 ºС |
0,1 |
||
|
11 |
0…+500 ºС |
0,1 |
||
|
12 |
0…+750 ºС |
0,1 |
||
|
13 |
0…+850 ºС |
0,1 |
||
| 50 П (α=0,00391 ° С-1)
|
5 |
1 |
-200…+100 ºС |
0,1 |
|
2 |
-50…+50 ºС |
0,1 |
||
|
3 |
-50…+100 ºС |
0,1 |
||
|
4 |
-50…+150 ºС |
0,1 |
||
|
5 |
0…+50 ºС |
0,25 |
||
|
6 |
0…+100 ºС |
0,1 |
||
|
7 |
0…+150 ºС |
0,1 |
||
|
8 |
0…+180 ºС |
0,1 |
||
|
9 |
0…+200 ºС |
0,1 |
||
|
10 |
0…+300 ºС |
0,1 |
||
|
11 |
0…+500 ºС |
0,1 |
||
|
12 |
0…+750 ºС |
0,1 |
||
|
13 |
0…+850 ºС |
0,1 |
||
| Pt 100 (α=0,00385 ° С-1)
(МЭК 60751) |
6 |
1 |
-200…+100 ºС |
0,1 |
|
2 |
-50…+50 ºС |
0,1 |
||
|
3 |
-50…+100 ºС |
0,1 |
||
|
4 |
-50…+150 ºС |
0,1 |
||
|
5 |
0…+50 ºС |
0,25 |
||
|
6 |
0…+100 ºС |
0,1 |
||
|
7 |
0…+150 ºС |
0,1 |
||
|
8 |
0…+180 ºС |
0,1 |
||
|
9 |
0…+200 ºС |
0,1 |
||
|
10 |
0…+300 ºС |
0,1 |
||
|
11 |
0…+500 ºС |
0,1 |
||
|
12 |
0…+750 ºС |
0,1 |
||
|
13 |
0…+850 ºС |
0,1 |
||
| Pt 500* (α=0,00385° С-1)
(МЭК 60751) |
7 |
1 |
-200…+100 ºС |
0,1 |
|
2 |
-50…+50 ºС |
0,1 |
||
|
3 |
-50…+100 ºС |
0,1 |
||
|
4 |
-50…+150 ºС |
0,1 |
||
|
5 |
0…+50 ºС |
0,25 |
||
|
6 |
0…+100 ºС |
0,1 |
||
|
7 |
0…+150 ºС |
0,1 |
||
|
8 |
0…+180 ºС |
0,1 |
||
|
9 |
0…+200 ºС |
0,1 |
||
|
10 |
0…+300 ºС |
0,1 |
||
|
11 |
0…+500 ºС |
0,1 |
||
|
12 |
0…+750 ºС |
0,1 |
||
|
13 |
0…+850 ºС |
0,1 |
||
| Pt 1000 * (α=0,00385 ° С-1)
(МЭК 60751) |
8 |
1 |
-200…+100 ºС |
0,1 |
|
2 |
-50…+50 ºС |
0,1 |
||
|
3 |
-50…+100 ºС |
0,1 |
||
|
4 |
-50…+150 ºС |
0,1 |
||
|
5 |
0…+50 ºС |
0,25 |
||
|
6 |
0…+100 ºС |
0,1 |
||
|
7 |
0…+150 ºС |
0,1 |
||
|
8 |
0…+180 ºС |
0,1 |
||
|
9 |
0…+200 ºС |
0,1 |
||
|
10 |
0…+300 ºС |
0,1 |
||
|
11 |
0…+500 ºС |
0,1 |
||
|
12 |
0…+750 ºС |
0,1 |
||
|
13 |
0…+850 ºС |
0,1 |
||
| 100 Н (α=0,00617 ° С-1)
|
9 |
1 |
-50…+50 ºС |
0,1 |
|
2 |
-50…+100 ºС |
0,1 |
||
|
3 |
-50…+150 ºС |
0,1 |
||
|
4 |
0…+50 ºС |
0,25 |
||
|
5 |
0…+100 ºС |
0,1 |
||
|
6 |
0…+150 ºС |
0,1 |
||
|
7 |
0…+180 ºС |
0,1 |
||
| 500 Н * (α=0,00617 ° С-1)
|
10 |
1 |
-50…+50 ºС |
0,1 |
|
2 |
-50…+100 ºС |
0,1 |
||
|
3 |
-50…+150 ºС |
0,1 |
||
|
4 |
0…+50 ºС |
0,25 |
||
|
5 |
0…+100 ºС |
0,1 |
||
|
6 |
0…+150 ºС |
0,1 |
||
|
7 |
0…+180 ºС |
0,1 |
||
| 1000 Н * (α=0,00617 ° С-1)
|
11 |
1 |
-50…+50 ºС |
0,1 |
|
2 |
-50…+100 ºС |
0,1 |
||
|
3 |
-50…+150 ºС |
0,1 |
||
|
4 |
0…+50 ºС |
0,25 |
||
|
5 |
0…+100 ºС |
0,1 |
||
|
6 |
0…+150 ºС |
0,1 |
||
|
7 |
0…+180 ºС |
0,1 |
Обратите внимание, что тип и диапазон преобразования программируются пользователем и при заказе не указываются. Порядок программирования смотрите на сайте в разделе "Записная книжка инженера".

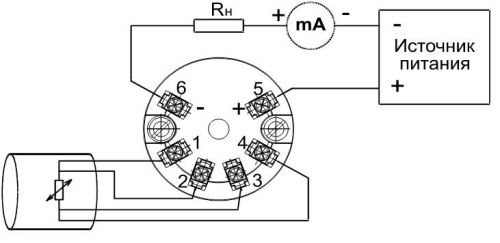

Схемы подключения нормирующих преобразователей температуры ПСТ-b-Pro
Четырёхпроводная схема подключения термометра сопротивления
Трёхпроводная схема подключения термометра сопротивления
ПРИМЕЧАНИЕ: Если контроль замыкания ЧЭ на защитную арматуру не требуется, то клемма 4 не подключается.
Двухпроводная схема подключения термометра сопротивления
ПРИМЕЧАНИЕ: Если контроль замыкания ЧЭ на защитную арматуру не требуется, то клемма 4 не подключается.
Обозначение при заказе
ПСТ-b-Pro -
Где:
| Набор типов датчиков и диапазонов преобразования | Пример обозначения при заказе: ПСТ-b-Pro-М0 Измерительный нормирующий преобразователь сопротивление-ток ПСТ-b-Pro, при выпуске которого производится метрологическая поверка базового набора типов датчиков и диапазонов преобразования (см. Таблицу выше). |
||
| М0 |
Метрологическая поверка при выпуске базового набора типов датчиков и диапазонов преобразования (см.выше Таблицу и примечания к ней) |
||
| М1 |
Метрологическая поверка при выпуске полного набора типов датчиков и диапазонов преобразования (см.выше Таблицу и примечания к ней) |
||
