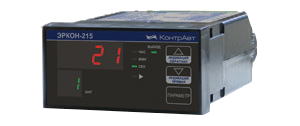

Реле времени ЭРКОН-215

Реле времени ЭРКОН-215 относится к разряду программируемых реле времени, у которых временная диаграмма (число шагов и их длительность), условия запуска, однократный или циклический режим исполнения и другие параметры работы реле времени задаются пользователем.

Реле времени ЭРКОН-215 - предназначено для автоматического замыкания-размыкания внешних цепей с выдержками времени в соответствии с заданными пользователем временными диаграммами в схемах автоматики и управления.

Коммутация внешних цепей реле времени осуществляется посредством группы переключающих контактов встроенного электромеханического реле.

Благодаря возможности выбора временных диаграмм и выполняемых функций, реле времени ЭРКОН-215 перекрывает собой целый ряд модификаций реле времени типа ВЛ, РВО, РВЦ.

Реле времени ЭРКОН-215 идеально подходит для применений, где оператор должен следить за временными показаниями. Реле времени имеет контрастную цифровую светодиодную индикацию отсчета времени. Направление отсчета - прямое или обратное - также выбирается пользователем и его можно оперативно менять.

Модификация реле времени ЭРКОН-215-220-Р-1 поддерживает интерфейс RS-485 и протоколы обмена данных MODBUS RTU и RNet. Это позволяет использовать реле времени для работы в сети в составе SCADA-систем.

Для реле времени с поддержкой интерфейса НПФ КонтрАвт предлагает новую технологию конфигурирования с помощью персонального компьютера и сервисного программного обеспечения - SetMaker-конфигуратора. Эта технология применяется наряду с традиционным способом конфигурирования с передней панели реле времени.

Другие типы реле времени.

Области применения реле времени:

• пищевая, химическая, нефтехимическая промышленность;
• термическая обработка материалов, металлургия;
• машиностроение;
• производство полупроводниковых материалов, синтетических волокон, пластмасс, био- и медпрепаратов;
• лабораторные и научные исследования.

Функции реле времени

• Коммутация цепей переменного или постоянного тока согласно временным диаграммам;
• Временные диаграммы программируются с передней панели или с ПК и могут содержать до 99 шагов различной длительности;
• Однократное или циклическое исполнение временной диаграммы;
• Три способа запуска временной диаграммы:
  • по переднему фронту сигнала «УПРАВЛЕНИЕ»
  • по заднему фронту сигнала «УПРАВЛЕНИЕ»
  • по уровню сигнала «УПРАВЛЕНИЕ» (активный или неактивный уровень)
• Селекция входных импульсов управления по длительности – защита от дребезга контактов, от импульсных помех;
• Блокировка исполнения временной диаграммы внешним сигналом «РАЗРЕШЕНИЕ» (актвиный или неактивный уровень);
• Задержка опроса входных сигналов «УПРАВЛЕНИЕ» и «РАЗРЕШЕНИЕ» на заданное время с момента включения прибора для исключения срабатываний от ложных сигналов;
• Синхронный и асинхронный режимы работы двух выходных реле. В асинхронном режиме второе реле срабатывает на заданное время в зависимости от выбранного варианта в начале временной диаграммы или в конце;
• Прямая и обратная индикация отсчёта с возможностью оперативного переключения направлений.

Общие сведения

• Конфигурирование с передней панели или с помощью ПК по технологии SetMaker
• Защита от несанкционированного изменения параметров
• Сохранение значений уставок временных интервалов в энергонезависимой памяти при выключении питания
• Обмен информацией по интерфейсу RS-485
• Поддержка протоколов MODBUS RTU и RNet
• Гальваническая изоляция между собой входов, выходов, интерфейса, питания реле времени
• Разъемный клеммный соединитель
• Формирование напряжения 24 В для питания внешних устройств с помощью встроенного источника

Технические характеристики реле времени ЭРКОН-215

Диапазоны временных уставок (задаются программно)	0,1 с до 999,9 с
	0,1 мин до 999,9 мин
	0,1 час до 999,9 час
Точность формирования временных интервалов, %	где: Туст – уставка, на которой определяется точность формирования временных интервалов Tmax – максимальная уставка в выбранном диапазоне b = 0,002 для диапазона 0,1-999,9 с b = 0,0002 для всех других диапазонов
Количество временных интервалов	до 99
Входные сигналы	сухой контакт
	NPN-транзистор с открытым коллектором
	логический с инверсной логикой
Выходной сигнал	2 группы контактов на переключение
Внутренний источник питания	+24 В, 50 мА max
Нагрузочная способность реле:
переменное напряжение	250 В, 5 А
постоянное напряжение	120 В, 3 А
Интерфейс RS-485:
протокол<	Modbus, RNet
скорость	до 115200 бит/с
число приборов в сети без повторителей	до 128
Гальваническая изоляция цепей питания/входов/выходов/RS-485	1500 В, 50 Гц
Напряжение питания	~ 85 В ... 265 В, 50 Гц
Условия эксплуатации	температура: 0...50 °С
	влажность: 80 % при 35 °С
Габариты	96 х 48 х 132 мм
Гарантия	36 месяцев

Функциональная схема реле времени ЭРКОН-215
