Счетчик импульсов ЭРКОН-315 одновременно выполняет функции трех счетчиков:
текущего счетчика импульсов- подсчитывает число импульсов в заданных пределах;
счетчика групп (партий) импульсов - подсчитывает число переполнений текущего счетчика импульсов;
счетчика суммарного числа импульсов - подсчитывает общее число поступивших импульсов.
По любым двум счетчикам счетчик импульсов формирует управляющие сигналы с выходом на электромеханические реле. Тип управляющих сигналов выбирается пользователем из 7 возможных вариантов:
- выше уставки;
- ниже уставки;
- попадание в интервал;
- попадание вне интервала;
- формирование импульса определенной длительности при достижении уставки;
- формирование импульса в течение времени прихода определенного числа импульсов;
- формирование импульсов при значениях, кратных уставке;
- смена состояния импульсов при значениях, кратных уставке.
Функции предделителя и масштабирования позволяют переводить число импульсов в удобные физические единицы.
Счетчик импульсов ЭРКОН-315 наиболее подходит для решения многочисленных задач следующего типа:
- подсчет числа изделий в партии (единиц продукции в упаковке, метраж кабеля в катушке) и формирование управляющего сигнала (смена упаковки, обрезка кабеля и замена катушки) - выполняет текущий счетчик импульсов,
- подсчет числа партий (упаковок с изделиями, катушек с кабелем) и формирование сигнала, например, о смене групповой тары - выполняет счетчик партий импульсов,
- подсчет общего числа изделий (общей длины кабеля) - выполняет суммарный счетчик импульсов.
Для решения других задач, связанных с подсчетом импульсов, рекомендуем счетчики импульсов еще двух типов:
- ЭРКОН-325 - двухканальных счетчик импульсов, каждый канал которого по функциям близок к текущему счетчику импульсов в ЭРКОН-315;
- ЭРКОН-615 - реверсивный счетчик импульсов, который обрабатывает потоки импульсов по двум входам и выполняет одну из пяти функций: суммирование входов, вычитание входов, суммирование входов с инверсией, суммирование по одному входу с управлением реверсом по другому входу, обработка квадратурных сигналов энкодеров с автоматическим определением направления счета (вращения).
Счетчики импульсов ЭРКОН-315 поддерживает протоколы MODBUS RTU и RNet, поэтому эти счетчики импульсов можно использовать в системах сбора данных и управления процессами, в том числе и SCADA-системах. Выбор режимов работы и выполняемых функций счетчиков импульсов ЭРКОН-315 пользователь может производить либо с передней панели прибора, либо с помощью персонального компьютера и конфигуратора SetMaker. Разъёмный клеммный соединитель облегчает монтаж-демонтаж счетчиков.
Функции счетчика импульсов
- Одновременная работа трех счетчиков:
- текущий счетчик – счетчик импульсов в пределах установленных границ счета
- общий счетчик – счетчик суммарного количества импульсов
- счетчик групп – число переполнений текущего счетчика (число групп или партий)
- Формирование двух управляющих сигналов в зависимости от выполнения заданных условий на результат счета по двум любым счетчикам
- Подсчет моточасов – включенного времени счетчика импульсов
- Подсчет числа импульсов от внешних датчиков (герконов, валкодеров, концевых выключателей и т. п.) с выходами типа: «сухой контакт», транзистор с «открытым коллектором», активный логический сигнал
- Сброс результата счёта с передней панели счетчика импульсов либо внешним дискретным сигналом (выбирается пользователем)
- Блокирование работы всех счетчиков внешним дискретным сигналом
- Деление частоты поступающих импульсов на заданное целое число
- Индикация результата счета в единицах физической величины
- Возможность оперативного контроля результатов любого из трех счетчиков
Общие сведения
- Конфигурирование с передней панели счетчика импульсов или по технологии SetMaker
- Защита от несанкционированного изменения параметров
- Сохранение значений счета в энергонезависимой памяти при выключении питания
- Обмен информацией по интерфейсу RS-485
- Поддержка протоколов MODBUS RTU и RNet
- Гальваническая изоляция между собой входов, выходов, интерфейса, питания прибора
- Разъемный клеммный соединитель
- Формирование напряжения 24 В для питания внешних устройств с помощью встроенного источника
Технические характеристики счетчика импульсов ЭРКОН-315
Диапазон значений счета | -999...9999 |
Максимальная частота счетных импульсов | 10 кГц |
Минимальная длительность счетного импульса | 50 мкс |
Входные сигналы | сухой контакт |
NPN-транзистор с открытым коллектором | |
логический с инверсной логикой | |
Максимальный входной ток (вытекающий) для всех типов сигналов, не более | 10 мА |
Характеристики выходных сигналов: | |
тип выхода, количество | электромеханическое реле, 2 шт. |
тип контактов | 1 группа на переключение |
Максимальные значения коммутируемого напряжения: | |
постоянное напряжение | 110 В |
переменное напряжение | 220 В (действующее значение) |
Максимальные значения: | |
при работе с активной нагрузкой | 5 А |
при работе с индуктивной нагрузкой | 3 А |
Интерфейс RS-485 | |
протокол | Modbus, RNet |
скорость | до 115200 бит/с |
число приборов в сети без повторителей | до 128 |
Внутренний источник питания 24 В |
120мА max до 35 °С |
100мА max до 50 °С | |
Гальваническая изоляция цепей питания/входов/выходов/RS-485 | 1500 В, 50 Гц |
Допустимый диапазон напряжений питания | 85...265 В, 50 Гц |
Условия эксплуатации | температура 0...50 °С |
влажность: 80% при 35 °С | |
Габариты | 96х48х132 мм |
Масса, не более | 300 г |
Гарантия | 36 месяцев |

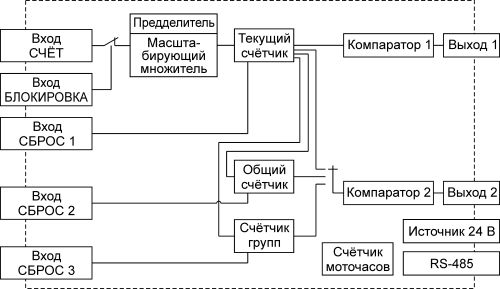

Функциональная схема счетчика импульсов ЭРКОН-315
Обозначение при заказе
ЭРКОН-3<1>5 – <2> – <3> – <4>
Где:
<1> Количество каналов: |
|
Пример обозначения счетчика импульсов при заказе: ЭРКОН-315-220-Р-1одноканальный счетчик импульсов с номинальным напряжением питания - 220 В, тип выхода - электромеханические реле, имеет программно-аппаратную поддержку интрефейса EIA/TIA (RS-485) и технологии SetMaker. |
|
1 | - один канал | ||
<2> Напряжение питания: | |||
220 | - номинальное переменное напряжение питания 220 В, допустимый диапазон 85...265 В, 50 Гц | ||
<3> Тип выхода: | |||
Р | - электромеханические реле | ||
<4> Наличие интерфейса: | |||
1 | - есть, поддержка технологии SetMaker | ||
0 | - нет |
