ЭРКОН-325-220-Р-1
Экслюзивные договоры с поставщиками и долголетнее сотрудничество с нашими партнерами позволяют нам держать цены на исключительно приятном для вас уровне.
- Технические характеристики
- Вопросы и комментарии (0)
Двухканальный счетчик импульсов ЭРКОН-325 предназначен для подсчета числа импульсов одновременно по двум каналам и формирования управляющих сигналов в зависимости от выполнения заданных условий на результат счета. Набор выполняемых функций легко программируется пользователем, поэтому ЭРКОН-325 способен решать широкий круг задач в системах автоматики, где необходим одновременный подсчет двух независимых потоков импульсов.
Двухканальный счетчики импульсов ЭРКОН-325 поддерживают протоколы MODBUS RTU и RNet, поэтому эти счетчики импульсов можно использовать в системах сбора данных и управления процессами, в том числе и SCADA-системах. Выбор режимов работы и выполняемых функций счетчика импульсов ЭРКОН-325 пользователь может производить либо с передней панели прибора, либо с помощью персонального компьютера и конфигуратора SetMaker. Разъёмный клеммный соединитель облегчает монтаж-демонтаж счетчиков.
По каждому из каналов двухканальный счетчик импульсов ЭРКОН-325 формирует управляющие сигналы с выходом на электромеханические реле. Тип управляющих сигналов выбирается пользователем из 7 возможных вариантов:
- выше уставки;
- ниже уставки;
- попадание в интервал;
- попадание вне интервала;
- формирование импульса определенной длительности при достижении уставки;
- формирование импульсов при значениях, кратных уставке;
- смена состояния выходов при значениях, кратных уставке.
Функции предделителя и масштабирования позволяют переводить число импульсов в удобные физические единицы.
Функции двухканального счетчика импульсов ЭРКОН-325
- одновременный подсчёт импульсов по двум независимым каналам от внешних датчиков (герконов, валкодеров, концевых выключателей и т.п.) с выходами типа: «сухой контакт», транзистор с «открытым коллектором», активный логический сигнал;
- селекция входных импульсов по длительности;
- деление частоты поступающих импульсов на заданное целое число (функция предделителя);
- представление результатов счета в единицах физической величины с помощью масштабирующего множителя;
- управление внешними устройствами в зависимости от результатов счета при помощи встроенных реле;
- сброс результата счета внешним дискретным сигналом;
- блокирование работы счетчиков обоих каналов внешним дискретным сигналом;
- подсчёт моточасов – включённого времени прибора;
- индикация результата счета в единицах физической величины;
- индикация состояния исполнительных механизмов (выходных реле).
Общие сведения
- Конфигурирование с передней панели счетчика импульсов или по технологии SetMaker
- Защита от несанкционированного изменения параметров
- Сохранение значений счета в энергонезависимой памяти при выключении питания
- Обмен информацией по интерфейсу RS-485
- Поддержка протоколов MODBUS RTU и RNet
- Гальваническая изоляция между собой входов, выходов, интерфейса, питания прибора
- Разъемный клеммный соединитель
- Формирование напряжения 24 В для питания внешних устройств с помощью встроенного источника
Для решения других задач, связанных с подсчетом импульсов, рекомендуем счетчики импульсов еще двух типов:
ЭРКОН-315 – одноканальный счетчик импульсов, который одновременно выполняет функции трех счетчиков: текущего счетчика импульсов- подсчитывает число импульсов в заданных пределах; счетчика групп (партий) импульсов - подсчитывает число переполнений текущего счетчика импульсов; счетчика суммарного числа импульсов - подсчитывает общее число поступивших импульсов.
ЭРКОН-615 - реверсивный многофункциональный счетчик импульсов, который обрабатывает потоки импульсов по двум входам и выполняет одну из пяти функций: суммирование входов, вычитание входов, суммирование входов с инверсией, суммирование по одному входу с управлением реверсом по другому входу, обработка квадратурных сигналов энкодеров с автоматическим определением направления счета (вращения).
Технические характеристики счетчика импульсов ЭРКОН-325
Диапазон значений счета | -999...9999 |
Максимальная частота счетных импульсов | 10 кГц |
Минимальная длительность счетного импульса | 50 мкс |
Входные сигналы | сухой контакт |
NPN-транзистор с открытым коллектором | |
логический с инверсной логикой | |
Максимальный входной ток (вытекающий) для всех типов сигналов, не более | 10 мА |
Характеристики выходных сигналов: | |
тип выхода, количество | электромеханическое реле, 1 шт. на канал |
тип контактов | 1 группа на переключение |
Максимальные значения коммутируемого напряжения: | |
постоянное напряжение | 110 В |
переменное напряжение | 220 В (действующее значение) |
Максимальные значения: | |
при работе с активной нагрузкой | 5 А |
при работе с индуктивной нагрузкой | 3 А |
Интерфейс RS-485 | |
протокол | Modbus, RNet |
скорость | до 115200 бит/с |
число приборов в сети без повторителей | до 128 |
Внутренний источник питания 24 В |
120мА max до 35 °С |
100мА max до 50 °С | |
Гальваническая изоляция цепей питания/входов/выходов/RS-485 | 1500 В, 50 Гц |
Допустимый диапазон напряжений питания | 85...265 В, 50 Гц |
Условия эксплуатации | температура 0...50 °С |
влажность: 80% при 35 °С | |
Габариты | 96х48х132 мм |
Масса, не более | 300 г |
Гарантия | 36 месяцев |

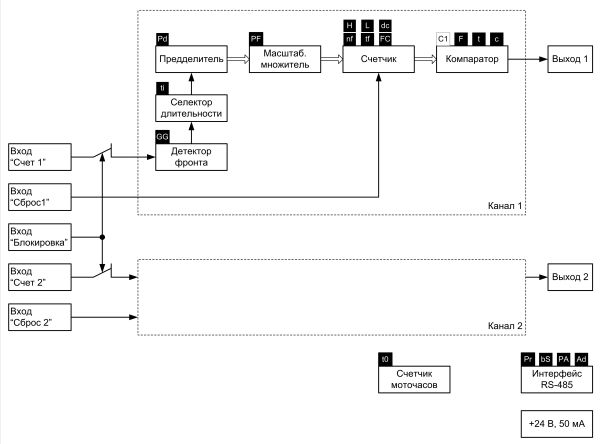

Функциональная схема счетчика импульсов ЭРКОН-325
Обозначение при заказе
ЭРКОН-3<1>5 – <2> – <3> – <4>
Где:
<1> Количество каналов: |
|
Пример обозначения счетчика импульсов при заказе: ЭРКОН-325-220-Р-1двухканальный счетчик импульсов с номинальным напряжением питания - 220 В, тип выхода - электромеханические реле, имеет программно-аппаратную поддержку интерфейса EIA/TIA (RS-485) и технологии SetMaker. |
|
2 | - два канала | ||
<2> Напряжение питания: | |||
220 | - номинальное переменное напряжение питания 220 В, допустимый диапазон 85...265 В, 50 Гц | ||
<3> Тип выхода: | |||
Р | - электромеханические реле | ||
<4> Наличие интерфейса: | |||
1 | - есть, поддержка технологии SetMaker | ||
0 | - нет |
