ЭРКОН-615-220-Р-1

Многофункциональный реверсивный счетчик импульсов ЭРКОН-615 предназначен для обработки двух потоков импульсов по двум входам и формирования результата счета в соответствии с одной из пяти функций:

• суммирование двух входов (см. ниже Рис.1);
• вычитание двух входов (см. ниже Рис.2);
• суммирование двух входов с инверсией (см. ниже Рис.3);
• суммирование по одному входу с управлением реверсом по другому входу (см. ниже Рис.4);
• обработка квадратурных сигналов по двум входам с автоматическим определением направления счета (вращения) (см. ниже Рис.5).

Реверсивный счетчик импульсов ЭРКОН-615 одновременно выполняет функции трех счетчиков:

• текущего счетчика импульсов - подсчитывает число импульсов в заданных пределах по одной из 5 вышеуказанных функций;
• счетчика групп (партий) импульсов - подсчитывает число переполнений текущего счетчика импульсов;
• счетчика суммарного числа импульсов - подсчитывает общее число поступивших импульсов.

По любым двум счетчикам реверсивный счетчик импульсов ЭРКОН-615 формирует управляющие сигналы с выходом на электромеханические реле. Тип управляющих сигналов выбирается пользователем из 7 возможных вариантов:

• выше уставки;
• ниже уставки;
• попадание в интервал;
• попадание вне интервала;
• формирование импульса определенной длительности при достижении уставки;
• формирование импульса в течение времени прихода определенного числа импульсов;
• формирование импульсов при значениях, кратных уставке;
• смена состояния импульсов при значениях, кратных уставке.

Функции предделителя и масштабирования позволяют переводить число импульсов в удобные физические единицы.

Реверсивные счетчики импульсов ЭРКОН-615 поддерживает протоколы MODBUS RTU и RNet, поэтому эти счетчики импульсов можно использовать в системах сбора данных и управления процессами, в том числе и SCADA-системах. Выбор режимов работы и выполняемых функций реверсивного счетчика импульсов ЭРКОН-615 пользователь может производить либо с передней панели прибора, либо с помощью персонального компьютера и конфигуратора SetMaker. Разъёмный клеммный соединитель облегчает монтаж-демонтаж счетчиков импульсов.

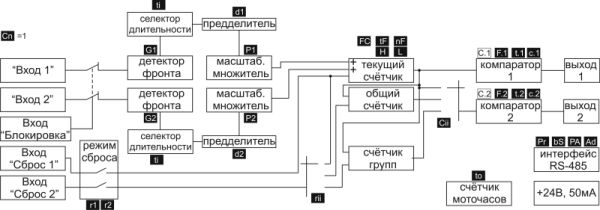

Функции реверсивного счетчика импульсов ЭРКОН-615

• реверсивный подсчёт числа импульсов от внешних датчиков (герконов, валкодеров, концевых выключателей, энкодеров и т.п.) с выходами типа: «сухой контакт», транзистор с «открытым коллектором», активный логический сигнал;
• ведение одновременно трёх видов подсчётов:
  • текущий – подсчёт импульсов в пределах установленных границ счёта (текущий счётчик импульсов);
  • общий – суммарное количество импульсов (общий счётчик импульсов);
  • число переполнений текущего счётчика (число групп или партий) (счётчик групп);
• 5 функций текущего счётчика импульсов:
  • функция сумматора по двум входам,
  • функция разности по двум входам,
  • функция сумматора по двум входам с инверсией,
  • функция реверсивного счета,
  • функция квадратурного счета;
• Блокирование работы всех счетчиков внешним дискретным сигналом;
• Деление частоты поступающих импульсов на заданное целое число;
• Подсчёт моточасов – включённого времени счетчика импульсов;
• Управление внешними устройствами в зависимости от результатов счета любых двух из трех счётчиков (выбирается пользователем) при помощи встроенных реле;
• Сброс результата счета с передней панели счетчика импульсов, либо внешним дискретным сигналом (выбирается пользователем)
• Индикация результатов счета всех трех счетчиков импульсов на светодиодном дисплее с возможностью оперативного изменения режима индикации;
• Индикация результата счета в единицах физической величины;
• Индикация состояния исполнительных механизмов (выходных реле);

Общие сведения

• Конфигурирование с передней панели счетчика импульсов или по технологии SetMaker
• Защита от несанкционированного изменения параметров
• Сохранение значений счета в энергонезависимой памяти при выключении питания
• Обмен информацией по интерфейсу RS-485
• Поддержка протоколов MODBUS RTU и RNet
• Гальваническая изоляция между собой входов, выходов, интерфейса, питания прибора
• Разъемный клеммный соединитель
• Формирование напряжения 24 В для питания внешних устройств с помощью встроенного источника

Обозначение при заказе

ЭРКОН-65 – – –
