БКР
Блок коммутации реверсивный (БКР) предназначен для бесконтактного управления асинхронными электродвигателями исполнительных механизмов типа МЭО (задвижки, трехходовые шаровые клапаны и краны, поворотные затворы и т.п.), электромагнитными пусковыми устройствами в системах автоматического регулирования.
Быстрый заказЦена
— 1 810 руб.- Технические характеристики
- Вопросы и комментарии (0)
Блок коммутации реверсивный (БКР) предназначен для бесконтактного управления асинхронными электродвигателями исполнительных механизмов типа МЭО (задвижки, трехходовые шаровые клапаны и краны, поворотные затворы и т.п.), электромагнитными пусковыми устройствами в системах автоматического регулирования.
Особенность БКР состоит в использовании симисторов для управления такими устройствами. Это позволяет использовать все преимущества бесконтактного управления, продлевая срок службы механизмов и обеспечивая большую надежность.
Функции блока коммутации
- Бесконтактная (симисторной) коммутация механизмов типа МЭО
- Формирование сигналов БОЛЬШЕ, МЕНЬШЕ и ЗАПРЕТ
- Формирование паузы между реверсивными включениями не менее 50 мс
- Управление электромагнитным ТОРМОЗОМ.
- Блокировка включения исполнительного механизма при наличии сигнала ЗАПРЕТ с выбором пользователем канала, на который распространяется действие сигнала ЗАПРЕТ
Общие сведения
- Индикация сигнала управления
- Управляется от регуляторов, формирующими раздельные сигналы управления по трёхпроводной линии (Т-424, МЕТАКОН-5х4, МЕТАКОН-614)
Технические характеристики блока коммутации
| Питание нагрузки | 220В +10%/-15%, 50±1 Гц |
|
Ток по входам в открытом состоянии, не более |
15 мА |
| Действующие значения коммутируемого тока: | |
| при 100% времени включения | 0,5 А (непрерывно) |
| при 25% времени включения | 2 А (длительность непрерывного включения менее 100 сек) |
| Питание блока от сигнала управления | 12...36 В, 30 мА мах |
| Пауза между размыканием и замыканием ключей при мгновенном реверсе, не менее | 0,05 сек |
| Условия эксплуатации | |
|
температура |
0...50 °С |
|
влажность |
80% при 35 °С |
| Габариты | 96 х 88 х 42 мм |
| Корпус | КА-Р1 |
| Масса, не более | 200 г |
| Гарантия | 36 месяцев |

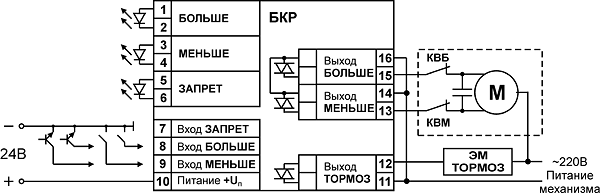

Типовая схема подключения блока коммутации
