Блок управления реверсивными механизмами - БУРМ-220 предназначен для бесконтактного (при помощи симисторов) управления асинхронными электродвигателями исполнительных механизмов типа МЭО (задвижки, трехходовые шаровые клапаны и краны, поворотные затворы и т.п.), электромагнитными пусковыми устройствами в системах автоматического регулирования.
В отличие от БКР, БУРМ - это микропроцессорный прибор, осуществляющий логику преобразования ШИМ-модулированного сигнала, идущего по двухпроводной линии, в управляющие импульсы для реверсивных исполнительных устройств, принимающих управление по трёхпроводной линии. Т.е. он формирует сигналы БОЛЬШЕ, МЕНЬШЕ и ТОРМОЗ.
Функции блока управления
- Бесконтактная (симисторной) коммутация механизмов типа МЭО
- Формирование сигналов БОЛЬШЕ, МЕНЬШЕ и ТОРМОЗ
- Формирование паузы между реверсивными включениями не менее 50 мс
Общие сведения
- Индикация сигнала управления
- Управляется от регуляторов, формирующих ШИМ-сигнал управления по двухпроводной линии (Т-424, МЕТАКОН-5х4, МЕТАКОН-614)
- Ручное управление с панели
Технические характеристики
| Питание нагрузки | 220В +10%/-15%, 50±1 Гц |
|
Ток по входам в открытом состоянии, не более |
10 мА |
| Действующие значения коммутируемого тока: | |
| при 100% времени включения | 0,5 А (непрерывно) |
| при 25% времени включения | 2 А (длительность непрерывного включения менее 100 сек) |
| Питание блока от сигнала управления | 12...36 В, 30 мА мах |
| Пауза между размыканием и замыканием ключей при мгновенном реверсе, не менее | 0,05 сек |
| Условия эксплуатации | |
|
температура |
0...50 °С |
|
влажность |
80% при 35 °С |
| Габариты | 89 х 55 х 149 мм |
| Масса, не более | 1 кГ |
| Гарантия | 36 месяцев |
Рекомендации по использованию блока управления

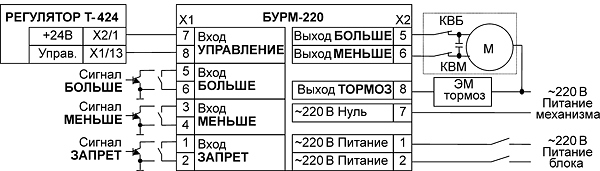

В комплекте с универсальным микропроцессорным регулятором Т-424
БУРМ-220 осуществляет преобразование однополярного импульсного сигнала (двухпроводная линия) с широтно-импульсной модуляцией (ШИМ), поступающего с регулятора Т-424, в состояние бесконтактных ключей, обеспечивающих непосредственное подключение реверсивных исполнительных устройств по трёхпроводной линии.
В комплекте с регуляторами МЕТАКОН-5х4 и МЕТАКОН-614, формирующими раздельные сигналы управления
В комплекте с регуляторами, формирующими раздельные сигналы управления (трёхпроводная линия), блок БУРМ-220 преобразует эти сигналы управления в состояние бесконтактных ключей, обеспечивающих непосредственное подключение реверсивных исполнительных устройств. В этом случае блок БУРМ-220 работает как усилитель.
