PSM-36-24
1 601 руб.
Конкурентные цены
Экслюзивные договоры с поставщиками и долголетнее сотрудничество с нашими партнерами позволяют нам держать цены на исключительно приятном для вас уровне.
- Технические характеристики
- Вопросы и комментарии (0)
Импульсные блоки питания (источники питания) PSM-72-24 преобразуют сетевое переменное напряжение в широком диапазоне значений 85-264 В (постоянное 120-370 В) в стабилизированное постоянное напряжение 24 В с током нагрузки до 3 А. Диапазон рабочих температур блока питания -30...+50 °С.
Блоки питания предназначены для питания контрольно-измерительных приборов, контроллеров, нормирующих преобразователей, реле, устройств сигнализации и индикации в системах промышленной автоматики.
Монтируются на DIN-рельс. Возможен монтаж на панель с помощью специальных элементов крепления в соответствии с приведенным ниже чертежом
Функции блока питания импульсного PSM-72-24
- Преобразование сетевого переменного напряжения в диапазоне 85 - 264 В и постоянного напряжения в диапазоне 120 - 370 В в стабилизированное постоянное напряжение 24 В
- Защита от перегрузки по току
- Защита от короткого замыкания
- Защита от перегрева
- Индикация напряжения на выходе «24 V» - зеленый
- Индикация аварийных ситуаций «Error» - красный
Общие сведения
- Расширенный входной диапазон переменного (AC 85 – 264 В) и постоянного (DC 120 -370 В) напряжения
- Выходной ток до 3 А
- Широкий диапазон температуры эксплуатации (-30 …. +50 °С)
- 2 варианта крепления: на DIN-рейку и панель
- Дублированные выходные разъемные клеммы
- Автоматическое восстановление нормального функционирования после устранения причин срабатывания защит
Технические характеристики блока питания
| Входное напряжение | AC 85 - 264 В |
| DC 120 - 370 В | |
| Внешняя защита от перегрузки по току | Не требуется, модуль снабжен внутренней защитой |
|
Выходная мощность |
72 Вт |
| Номинальное напряжение | 24 В = +- 0,5 В |
| Защита от перенапряжения | 29 В типичное значение |
| Допустимый выходной ток | 3 А |
| Защитные функции | Защита от короткого замыкания, перегрузки, перегрева |
| КПД | Не менее 80% (AC 220 B 3 A) |
| Потери | Не более 9 Вт (AC 220 B 3 A) |
| Монтаж | Легкий монтаж с фиксацией на DIN-рейке, крепление на панель с помощью специальных креплений |
| Вентиляция, охлаждение | Конвекция, вентилятор не требуется |
| Температура работы/хранения | - 30… + 50 °С / -55 … + 70 °С |
| Влажность | до 80 % |
| Вес | 500 г |
| Габариты | 105 х 85 х 58 мм |
| Гарантия | 36 месяцев |

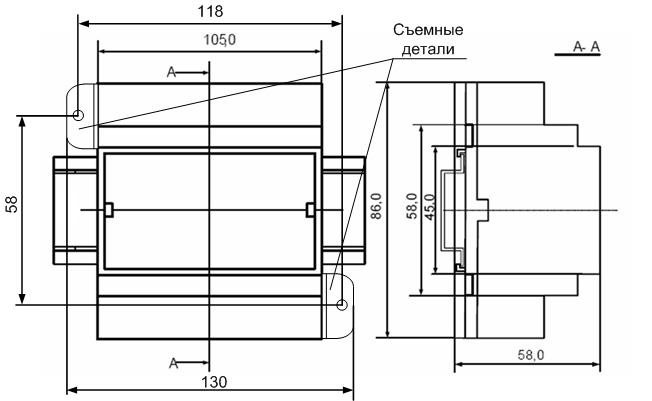

Габаритные и присоединительные размеры блока питания PSM-72-24
Примечание: Съемные детали - элементы крепления В6600334, применяются при необходимости монтажа на панель. В комплект поставки не входят и заказываются отдельно.
