PSM/4R-36-24
2 158 руб.
Профессиональная консультация
Вы можете получить все интересующие вас сведения о контрольно-измерительных приборах и автоматике у наших высококлассных консультатнтов!
- Технические характеристики
- Вопросы и комментарии (0)
Блоки питания и реле PSM/4R-36-24 объединяют в едином корпусе импульсный блок питания и 4 электромеханических реле.
Импульсные блоки питания (источники питания) PSM/4R-36-24 преобразуют сетевое переменное напряжение в широком диапазоне значений 85-264 В (постоянное напряжение 120 - 370 В) в стабилизированное постоянное напряжение 24 В с током нагрузки до 1,5 А. Диапазон рабочих температур блоков питания и реле -30...+50 °С.
Блоки питания предназначены для питания контрольно-измерительных приборов, контроллеров, нормирующих преобразователей, реле, устройств сигнализации и индикации, а также коммутации с помощью 4-х электромеханических реле цепей постоянного и переменного тока в системах промышленной автоматики.
Блоки питания и реле PSM/R-36-24 рекомендуется применять совместно с приборами, имеющими на выходе транзисторные ключи с открытым коллектором.
Блоки питания и реле PSM/R-36-24 рекомендуется использовать в качестве замены блоков питания и реле БПР в условиях с повышенными требованиями по мощности и рабочим температурам эксплуатации.
Монтируются на DIN-рельс. Возможен также монтаж на панель с помощью специальных элементов крепления в соответствии с приведенным ниже чертежом.
Функции блока питания и реле PSM/4R-36-24
- Преобразование сетевого переменного напряжения в диапазоне 85 - 264 В и постоянного напряжения 120 - 370 В в стабилизированное постоянное напряжение 24 В
- Коммутация цепей постоянного и переменного тока в системах промышленной автоматики
- Защита от перегрузки по току
- Защита от короткого замыкания
- Защита от перегрева
- Защита от повышенного и пониженного входного напряжения
- Индикация напряжения на выходе «24 V» - зеленый
- Индикация аварийных ситуаций «Error» - красный
- Индикация сигналов управления электромеханическими реле - зеленый
Общие сведения
- Расширенный входной диапазон переменного (AC 85 – 264 В) и постоянного (DC 120 -370 В) напряжения
- Выходной ток до 1,5 А
- Широкий диапазон температуры эксплуатации (-30 …. +50 °С)
- 2 варианта крепления: на DIN-рейку и панель
- Дублированные выходные разъемные клеммы
- Автоматическое восстановление нормального функционирования после устранения причин срабатывания защит
Технические характеристики
| Входное напряжение | AC 85 - 264 В |
| DC 120 - 370 В | |
| Внешняя защита от перегрузки по току | Не требуется, модуль снабжен внутренней защитой |
|
Выходная мощность |
36 Вт |
| Номинальное напряжение | 24 В = +-5 % |
| Защита от перенапряжения | 29 В типичное значение |
| Допустимый выходной ток | 1,5 А |
| Защитные функции | Защита от короткого замыкания, перегрузки, перегрева |
| Количество независимых каналов коммутации | 4 |
| Тип контактов каждого канала коммутации | 1 группа на переключение |
| Типы управляющих сигналов | сухой контакт |
| npn транзистор с открытым коллектором | |
| Входной ток через один вход управления | не более 40 мА |
|
Максимальное коммутируемое напряжение |
|
| Постоянное напряжение | 110 В |
| Переменное напряжение | 250 В |
| Максимальный коммутируемый ток | |
| при работе с активной нагрузкой | 5 А |
| при работе с индуктивной нагрузкой | 3 А |
| Среднее число срабатываний каждого канала коммутации | |
| при отсутствии нагрузки | 107 |
| при токе нагрузки 1А | 5х105 |
| при токе нагрузки 5А | 3х105 |
| Монтаж | Легкий монтаж с фиксацией на DIN-рейке, крепление на панель с помощью специальных креплений |
| Вентиляция, охлаждение | Конвекция, вентилятор не требуется |
| Температура работы/хранения | - 30… + 50 °С / 0 … + 50 °С |
| Влажность | до 80 % |
| Вес | 200 г |
| Габариты | 70 х 85 х 58 мм |
| Гарантия | 36 месяцев |

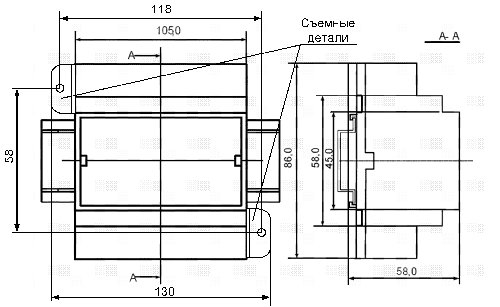

Габаритные и присоединительные размеры блока питания PSM/4R-36-24
Примечание: Съемные детали - элементы крепления В6600334, применяются при необходимости монтажа на панель. В комплект поставки не входят и заказываются отдельно.
