Регулятор Т-424 представляет собой многофункциональный регулятор, используемый в самых различных отраслях промышленности для построения локальных систем измерения, контроля и регулирования температуры, давления и т.п.
Использование регулятора Т-424 совместно с приборами МЕТАКОН 514/524/534/614 и БКР или БУРМ позволяет реализовать функцию регулятора взаимоотношений, что востребовано для управления клапанами, задвижками, устройствами типа МЭО при автоматизации химических реакторов. Эта возможность прибора часто находит применение для управления газовыми горелками в котельных и печах, обеспечивая правильное соотношение газ-воздух.
Приборы Т-424 зарегистрированы Госстандартом в Госреестре средств измерений под номером 16099-97. Сертификат № 2686 от 07.04.97.
Функции ПИД-регулятора Т-424
- Многоканальное измерение технологических параметров (до 4-х каналов)
- ПИД-алгоритм регулирования с аналоговым и ШИМ выходными сигналами управления
- Функция регулятора отношений (совместно с приборами МЕТАКОН 514/524/534/614 и БКР или БУРМ)
- Масштабирование линейных сигналов, функция извлечения квадратного корня
- Три независимых программируемых компаратора (по 8 функций) с выходом на реле
- Преобразование измеренного сигнала в унифицированный токовый
- Встроенный гальванически развязанный источник 24 В
Общие сведения
- Высокая помехоустойчивость прибора (не ниже 3 степени жёсткости)
- Ручное и автоматическое управление
- Ограничение сигнала управления
- Универсальный вход
- Линеаризация НСХ термопреобразователей
- 4-х проводная схема подключения термосопротивлений
- Программный выбор типа НСХ термопреобразователя
- Контроль обрыва входных линий и аварийных ситуаций
- Контрастная цифровая индикация (антиблик)
- Цифровая фильтрация входных сигналов
- Гальваническая развязка входного и выходного сигналов
- Контрастная цифровая индикация (антиблик)
- Защита паролем
Технические характеристики ПИД-регулятора Т-424
| Входные сигналы | |
| Вход 1 | Универсальный: 0...50 мВ; Cигналы термопреобразователей (выбираются программно) |
| Вход 2, 3, 4 | 0…1 В, унифицированные сигналы (0…5, 0…20, 4…20 мА) от нормирующих преобразователей температуры, давления, уровня и проч. |
| Основная погрешность измерений, не более |
±0,1 % |
| Период опроса входного сигнала | 1 с |
| Выходные сигналы | 1 токовый: 0...5, 0...20, 4...20мА (выбираются программно) |
| 1 транзисторный ключ: 24 В/150 мА | |
| 3 реле: 240 В, 2 А | |
| Скорость обмена по RS-485 | 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод |
| Питание | 220 В +10/-15%, 50±0,5 Гц, 9 ВА |
| Встроенный источник постоянного стабилизированного напряжения 24 В/100мА мах | |
| Габариты | 96х96х162 мм |
| Монтаж | Щитовой, монтажное окно 92х92 мм |
| Корпус | КА-Щ1 |
| Условия эксплуатации | Закрытые взрывобезопасные помещения без агрессивных паров и газов |
| Температура: 0...50 °С | |
| Влажность: 80% при 35 °С | |
| Межповерочный интервал | 2 г |
| Масса, не более | 0,8 кг |
| Гарантия | 36 месяцев |
Входные сигналы
|
Тип НСХ |
Пределы измерений |
Погрешность не более |
| Термопары | ||
| ХА(К) | -100...1300 °С | ±1 °С |
| ХК(L) | -100... 750 °С | ±1 °С |
| НН(N) | -100…1300°С | ±1 °С |
| ПП(S) | 0...1600 °С | ±2 °С |
| ПП(R) | 0…1600 °С | ±2 °С |
| ПР(B) | 300...1700 °С | ±2 °С |
| ВР(А-1) | 0...2200 °С | ±3 °С |
| ЖК(J) | -100… 900 °С | ±1 °С |
| Унифицированные сигналы | ||
| Напряжение | 0…50мВ | ±50 (10) мкВ |
| Напряжение | 0…1В | ±1 (1) мВ |
| Ток | 0…5 мА | ±5 (1) мкА |
| Ток | 0(4)…20 мА | ±5 (1) мкА |
| Термопреобразователи сопротивления | ||
| 100М | -100...200°С | ±0,3 (0,1)°С |
| 100П | -100...750°С | ±0,3 (0,1)°С |
| 50М | -100...200°С | ±0,3 (0,1)°С |
| 50П | -100...750°С | ±0,3 (0,1)°С |

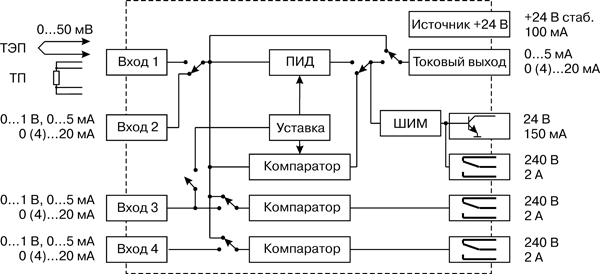

Структурная схема
Заказ и документация
Т–424–––
Где:
| Наличие токового выхода: | Пример обозначения при заказе: Т - 424 - 1 - 100 - 200 регулятор микропроцессорный универсальный Т-424, в котором токовый выход присутствует. Прибор рассчитан на работу с термопреобразователями сопротивления 100П и 100М. Диапазон температур термопреобразователя ТСП - (-100...200)°С. |
||
| 1 | Имеется | ||
| 0 | Отсутствует | ||
| Тип термосопротивления: | |||
| 100 | 100П, 100М | ||
| 50 | 50П, 50М | ||
| Диапазон температур | |||
| 200 | -100...200°С | ||
| 750 | -100...750°С | ||
Примечание:
Модификация Т-424-1-100-200 считается стандартной
