Купить МЕТАКОН-533-T без RS-485

МЕТАКОН-533-T без RS-485

Быстрый заказ

Цена

7 937 руб.

  • Технические характеристики
  • Вопросы и комментарии (0)



ПИД-регуляторы МЕТАКОН-5x3 используются для управления устройствами однонаправленного действия: нагреватели типа ТЭН, компрессоры холодильников, и т.п. Применяются в случаях, когда точности позиционного регулирования недостаточно.

Источники сигналов: датчики температуры – термопары и термосопротивления, а также устройства с унифицированными сигналами тока или напряжения. На выходе – широтно-импульсно-модулированный (ШИМ) сигнал от реле или транзисторного ключа.

В состав серии МЕТАКОН-5x3 входят одно-, двух- и трёхканальные приборы.

В зависимости от модификации доступны четыре типа выхода: n-p-n транзистор с открытым коллектором, электромеханическое реле, оптосимистор для управления силовыми тиристорами и симисторами, транзисторный активный ключ для управления  твердотельными реле.

Поддержка протокола RNet по сети RS-485 дает возможность использовать приборы МЕТАКОН в SCADA-системах АСУТП при помощи OPC-сервера для регуляторов МЕТАКОН.

Регуляторы выполнены на микропроцессорной основе, обладают высокой точностью измерения (класс точности 0.1), надёжны и просты в эксплуатации.

Приборы МЕТАКОН-5x3 зарегистрированы Госстандартом в Госреестре средств измерений под номером 17977-04. Сертификат № 17166 от 10.03.2004.

Функции ПИД-регулятора МЕТАКОН-533

    • Многоканальное (до 3 каналов) измерение технологических параметров
    • ПИД-алгоритм регулирования с ШИМ-сигналом управления на выходе
    • Автоматическая настройка параметров ПИД-регулятора
    • Сигнализация по двум независимым уровням в каждом канале
    • Масштабирование линейных сигналов
    • Работа в распределённых системах сбора данных и управления

Общие сведения

  • Высокая помехоустойчивость прибора (не ниже 3 степени жёсткости)
  • Наличие модификаций с четырьмя типами выхода
  • Независимое конфигурирование всех каналов
  • Программный выбор типа НСХ термопреобразователя и автоматическая ее линеаризация
  • 4-х проводная схема подключения термосопротивлений
  • Контроль обрыва входных линий и аварийных ситуаций
  • Аппаратно-программная поддержка интерфейса RS-485
  • Контрастная цифровая индикация (антиблик)
  • Гальваническая развязка входного и выходного сигналов
  • Защита паролем

Технические характеристики ПИД-регулятора МЕТАКОН-533

Количество каналов 1, 2, 3
Алгоритмы управления ПИД-регулирование
Автонастройка параметров регулирования
Два независимых компаратора
Модификации по типу входных
сигналов:
ТП 0…50 мВ, термопары (ТХА(К), ТХК(L), ТПП(S), ТПР(B), ТВР(А-1), ТЖК(J), ТНН(N)), специальные градуировки (ПМТ-2, Р-3)
ТС50 термосопротивления 50М, 50П, Pt50
ТС100 термосопротивления 100М, 100П, Pt100
0/5 ток 0…5мА
0/20 ток 0(4)…20мА
0/1 напряжение 0…1В
0/10 напряжение 0…10В
Основная погрешность
измерений, не более
±0,1 %
Период опроса входного сигнала 1 с
   Выходные сигналы по 2 компаратора на канал
Т n-p-n транзисторы с открытым коллектором 24В/150 мА мах (оптоизоляция, все эмиттеры соединены)
C симисторная оптопара ( Iимп=1А при Uпер = 250В, tимп не более 100мкс, Uобр.макс = 500В)
K ключи для управления твердотельными реле (Uвых = 10В, Iвых = 40мА)
Р Электромеханическое реле (постоянное/переменное напряжение 110В/250В, активная/индуктивная нагрузка 5А/2А)
Скорость обмена по RS-485 2400, 4800, 9600, 19200 бод
Питание 220 В +10/-15%, 50±0,5 Гц, 9 ВА
Монтаж Щитовой, монтажное окно 92х92 мм
Габариты 96х96х162 мм
Корпус #КА-Щ1
Условия эксплуатации Закрытые взрывобезопасные помещения без
агрессивных паров и газов
Температура: 0...50 °С
Влажность: 80% при 35 °С
Межповерочный интервал 2 г
Масса, не более 0,8 кг
Гарантия 36 месяцев


Входные сигналы

Тип НСХ

Пределы измерений

Погрешность не более

Термопары
ХА(К) -100...1300 °С ±1 °С
ХК(L) -100... 750 °С ±1 °С
НН(N) -100…1300°С ±1 °С
ПП(S) 0...1600 °С ±2 °С
ПП(R) 0…1600 °С ±2 °С
ПР(B) 300...1700 °С ±2 °С
ВР(А-1) 0...2200 °С ±3 °С
ЖК(J) -100… 900 °С ±1 °С
Унифицированные сигналы
Напряжение 0…50мВ ±50 (10) мкВ
Напряжение 0…1В ±1 (1) мВ
Ток 0…5 мА ±5 (1) мкА
Ток 0(4)…20 мА ±5 (1) мкА
Термопреобразователи сопротивления
100М -100...200°С ±0,3 (0,1)°С
100П -100...200°С ±0,3 (0,1)°С
50М -100...200°С ±0,3 (0,1)°С
50П -100...200°С ±0,3 (0,1)°С

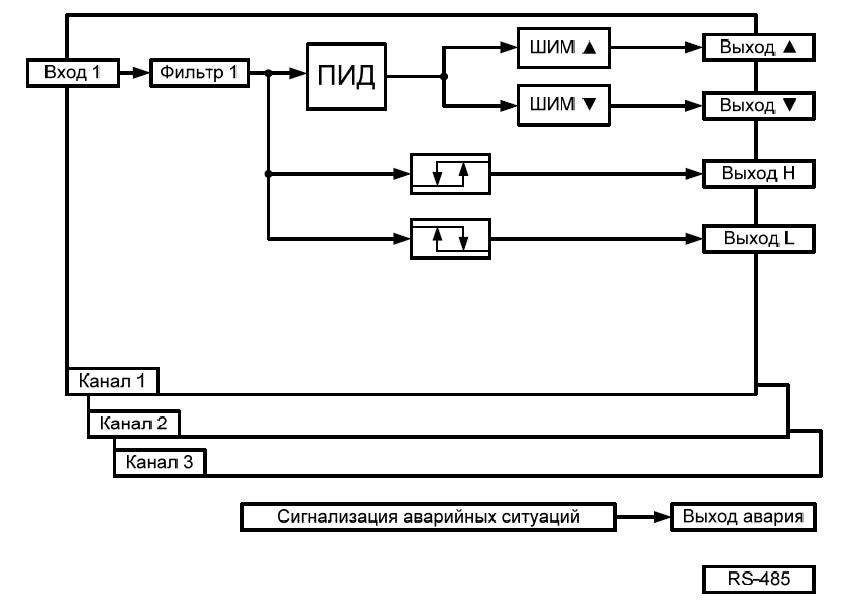

Структурная схема приборов МЕТАКОН-5х3-Х-X-X

Структурная схема Метакон 5ч3

Схемы подключения выходных сигналов

Заказ и документация

МЕТАКОН 5–––

Где:
Количество каналов:   Пример обозначения при заказе:

МЕТАКОН–533–T–0/5–1

трёхканальный регулятор серии МЕТАКОН, выполняет функции ПИД-регулирования, выход выполнен на транзисторах с открытым коллектором, прибор рассчитан на работу с унифицированным входным токовым сигналом 0...5 мА, установлена программно-аппаратная поддержка интерфейса RS-485.

1 один канал
2 два канала
3 три канала

Алгоритм регулирования:
3 ПИД-регулятор

Тип выходного сигнала:
Т все выходы - транзисторы n-p-n с открытым коллектором
Р все выходы - электромеханические реле
C выходы ▲, ▼, H, L - оптосимисторы, выход Авария – электромеханическое реле
СР выходы управления ▲ и ▼ оптосимисторы, выходы Н, L и Авария – электромеханические реле
К выходы ▲, ▼H, L – ключи для управления твердотельными реле, выход Авария – электромеханическое реле
КР выходы управления ▲ и ▼ ключи для управления твердотельными реле, выходы Н, L и Авария – электромеханические реле

Тип входного сигнала:
ТП ТП-термопары (ХА, ХК, НН, ПП, ПР, ВР(А-1), ЖК, градуировки
ПМТ-2,Р-3, напряжение 0...50 мВ)
0/5 ток 0...5 мА
0/20 ток 0(4)...20 мА
0/1 напряжение 0...1В
0/10 напряжение 0...10В
ТС100 термопреобразователи сопротивления 100П, 100М, Pt 100
ТС50 термопреобразователи сопротивления 50П, 50М, Pt 50

Наличие интерфейса RS-485:
1 имеется
0 отсутствует

Примечания:

  1. Модификации приборов МЕТАКОН-5х3-Р-Х-Х,  МЕТАКОН-5х3-С-Х-Х,МЕТАКОН-5х3-СР-Х-Х,МЕТАКОН-5х3-К-Х-Х,МЕТАКОН-5х3-КР-Х-Х  существуют только в одноканальном исполнении
  2. В модификациях приборов МЕТАКОН-53Х-Т-Х-Х (трёхканальные) Выход АВАРИЯ отсутствует, но имеется светодиодная индикация аварийных ситуаций.
  3. В модификациях приборов МЕТАКОН-53Х-Х-Х-Х (трёхканальные) отсутствует функция автонастройки параметров регулирования.
