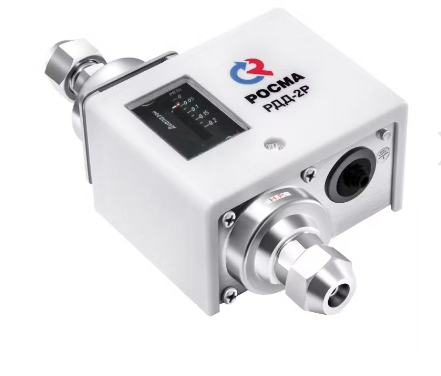

Дифференциальные реле давления Тип РДД-2Р. (РОСМА)

Цена

— по запросу

Производитель

— Росма

Технические характеристики
Вопросы и комментарии (1)

ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".

Тип РДД-2Р. Дифференциальные реле давления РДД предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Максимальная температура измеряемой среды (воздух, масло, вода, хладоны) - 110 °C.

Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает однополюсный перекидной контакт.

Основными параметрами дифференциального реле перепада давлений выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.

Рабочий диапазон

Рабочий диапазон, МПа	Дифференциал, МПа (фиксированный)	Р статич. макс., МПа
0,05…0,2	0,03…0,05	0,5
0,05…0,4	0,06…0,2	1,5
0,1…0,6	0,06…0,2	3,0

Воспроизводимость	±2%
Контакты	Однополюсный перекидной контакт
Электрические характеристики	8А ~220 В 16А ~110 В
Диапазон рабочих температур, °C	Окружающая среда: -10…+70 Контролируемая среда: -10…+110
Корпус	Алитированная сталь 10 IP42
Крышка	Пластик, цвет белый
Штуцер и накидная гайка	Хромированная сталь 10
Кронштейн и механизм	Анодированная сталь 10
Сильфон	Медный сплав
Шкала	Алюминий, цвет черный
Стекло	Органическое
Способ присоединения	Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм)
Варианты монтажа	На приборную панель или с помощью кронштейна
Монтаж кабеля	Резиновый уплотнитель (Ø кабеля до 12 мм)
Надежность	100 000 циклов
Вес, кг	РДД-2Р: 0,43 Кронштейн: 0,07
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4218-001-4719015564-2010 ГОСТ 26005–83

Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле

Реле разности давлений РДД-2Р

Тип	Исполнение	Рабочий диапазон давлений, МПа	Присоединение (способ)
РДД-2Р	IP42	0,05...0,2; 0,05...0,4; 0,1...0,6	накидная гайка G¼ для крепления капиллярной трубки

Капиллярные трубки для реле РДД-2Р

Наименование	Резьба присоединения	Длина, м
Капиллярная трубка для РДД-2Р	G¼ - G¼ (внутр. накидная гайка - наруж.)	1
		1,5
		2
		3
	G¼ - G½ или М20×1,5 (внутр. накидная гайка - наруж.)	1
		1,5
		2
		3

Карта заказа

Тип	реле дифференциального давления	РДД-2Р
Верхний предел рабочего диапазона, МПа		0,2 / 0,4 / 0,6
Резьба присоединения		G¼

Пример обозначения: РДД-2Р – 0,2 МПа – G¼

Сертификат соответствия ТПБ

Декларация

Скачать описание

Дополнительные опции

Наименование услуги	Тип
Объединение с разделителем РМ-Н11, РМ-С10, РМ-С10м	РДД-2Р с разделителем РМ, в том числе с капиллярными трубками
Объединение с разделителем РМ-С21, РМ-С21м
Объединение с разделителем РМ-М31
Объединение с разделителем РМ-К11
Повторная настройка реле давления
