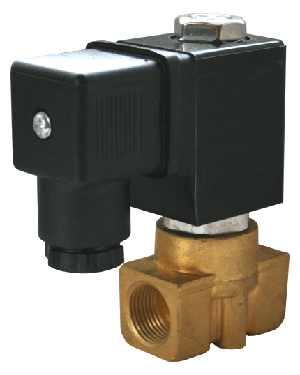

Соленоидный клапан (электромагнитный) AR-YCL21
Цена
— по запросу- Технические характеристики
- Вопросы и комментарии (0)
.gif)
Клапан соленоидный (электромагнитный) YCL21 прямого действия с минимальным энергопотреблением 2 Вт.
- НО+НЗ Бистабильный
- Рабочая среда: вода, горячая вода
- Температура: −10…120°C
- Рабочее давление: 0,0…0,2–1,6 MПa (в зависимости от Ду)
- Корпус: латунь или нержавеющая сталь
- Уплотнения: NBR, EPDM, VITON
Особенности:
- Катушка с низким энергопотреблением
- Высокая частота срабатывания: 0,025…0,1 с
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода |
| Материалы | Корпус: латунь или нержавеющая сталь Уплотнения: VITON, NBR, EPDM |
| Рабочие температуры клапана для уплотнения | VITON: −10…120°С EPDM: −10…120°С NBR: −10…80°С |
| Рабочее давление | 0,0...0,2–1,6 MПa (в зависимости от Ду) |
| Присоединение | Резьбовое ⅛", ¼", ⅜" |
| Катушки | L11B, 10 Вт (DC), IP65 |
| Питание | DC: 6В, 12В, 24В |
| Схема клапана YCL21 |
.gif) |
| Присоединение G | ⅛" или ¼" | ⅜" |
| A | 39 | 41 |
| B | 26 | 27 |
| C | 72 | 80 |
| D | 9 | 11 |
| Вес, кг (латунь) | 0,77 | 0,88 |
| Вес, кг (сталь) | 0,75 | 0,86 |
| Обозначение | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа |
| YCL21011 GXV | 1,6 | 0,11 | Резьбовое ⅛" | 0,0 | 1,6 |
| YCL21021 GXV | 2,5 | 0,18 | Резьбовое ⅛" | 0,0 | 1,0 |
| YCL21031 GXV | 3,0 | 0,3 | Резьбовое ⅛" | 0,0 | 0,8 |
| YCL21022 GXV | 2,5 | 0,18 | Резьбовое ¼" | 0,0 | 1,0 |
| YCL21032 GXV | 3,0 | 0,3 | Резьбовое ¼" | 0,0 | 0,8 |
| YCL21042 GXV | 3,5 | 0,34 | Резьбовое ¼" | 0,0 | 0,6 |
| YCL21052 GXV | 4,0 | 0,5 | Резьбовое ¼" | 0,0 | 0,4 |
| YCL2105А2 GXV | 4,5 | 0,61 | Резьбовое ¼" | 0,0 | 0,2 |
| YCL21053 GXV | 4,0 | 0,5 | Резьбовое ⅜" | 0,0 | 0,4 |
| YCL2105A3 GXV | 4,5 | 0,61 | Резьбовое ⅜" | 0,0 | 0,2 |
| YCL21063 GXV | 5,0 | 0,71 | Резьбовое ⅜" | 0,0 | 0,2 |
