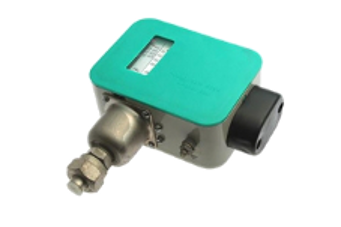

Датчик-реле давления Д-210-11 (в дальнейшем реле) предназначен для использования в автоматических и автоматизированных системах контроля управления и регулирования давления жидкостей, паров и газов, применяемых в холодильных и других установках.
Реле предназначено для эксплуатации во взрывобезопасных помещениях в условиях умеренного климата (вид климатического исполнения УЗ) при температуре окружающего воздуха от минус 40 до плюс 50°С и при атмосфере типа II ГОСТ 15150-69.
Технические параметры прибора
Реле изготовляется в двух модификациях, поставляемых в зависимости от заказа:
- модификация I – c зоной возврата (зоной нечувствительности), направленной в зону понижения (относительно уставки срабатывания) давления контролируемой среды;
- модификация II – с зоной возврата (зоной нечувствительности), направленной в сторону повышения (относительно уставки срабатывания) давления контролируемой среды.
Реле с пределами уставок срабатывания от минус 0,04 до плюс 0,25 МПа (от минус 0,4 до плюс 2,5 кгс/см2) изготовляются только в модификации I.
Основные параметры реле соответствуют приведенным в табл.1 значениям при следующих условиях: - изменение контролируемого давления – плавное со скоростьюне более 0,5 ПМа/мин [5 кгс/(см 4*мин)];
- температура окружающего воздуха (20 + 5)оС;
- относительная влажность от 30 до 80% ;
- атмосферное давление от 84 до 107 кПа (от 630 до 800мм рт.ст.);
- рабочее положение реле – вертикальное, датчиком вниз.
Реле сохраняет работоспособность в следующих условиях эксплуатации: - температура окружающей среды от минус 40 до плюс 50оС;
- относительная влажность воздуха до 95% при температуре 35оС;
- вибрация NX ГОСТ 12997 – 76 с частотой от 5 до 80ГЦ и амплитудой смещения до частоты перхода 0,15мм, амплитудой ускорения для частоты выше частоты перехода 19,6 м/с 2
Электрические нагрузки на контакты соответствуют значениям, указанным в табл. 1а
- Допускаемое отклонение напряжения от номинального значения (+10, –15)%
- Минимальное значение силы тока 0,02А.
Масса реле не превышает 0,7 кг
Таблица 1.
Пределы уставок
срабатывания,
МПа (кгс/см2)Пределы уставок зоны возврата (зоны нечувствительности), МПА (кгс/см2)
Основные погрешности срабатывания и зоны возврата (зоны нечувствительности),
МПа (кгс/см2), не более
Разброс срабатываний,МПа
(кгс/см2), не более
Давление перегрузки МПа ()кгс/см2)
Нижний
пределВерхний
пределНижний
предел
Верхний
предел
-0,04(-0,4)
0,25(2,5)
0,03(0,3)
0,16(1,6)
+0,01( +0,1)
0,005(0,05)
-0,04(-0,4)
0,4(4,0)
0,04(0,4)
0,25(2,5)
+0,016( +0,16)
0,008(0,08)
1,6(16)
0,2(2)
0,8(8)
0,08(0,8)
0,27(2,7)
+0,032( +0,32)
0,016(0,16)
0,2(2)
1,2(12)
0,15(1,5)
0,45(4,5)
+0,048( +0,48)
0,024(0,24)
2,5(25)
0,5(5)
2(20)
0,2(2)
0,7(7)
+0,08( +0,8)
0,04(0,4)
Таблица 1а.
Род тока
номинальное напряжение В
Частота
ГцСила
тока, АПостоянная
времени (t) с
не болееcosφ,
не менеепостоянный
12
110
2203,5
0,4
0,20,03
0,001
0,001переменный
220
220
380
44050; 60
50; 60
50; 60
50; 606,0
2,3
1,3
1,10,7
0,6
0,6
0,6
Гарантийные обязательства:
12 мес.
Комплект поставки:
1. Датчик-реле давления Д-210-11 1шт.
2. Паспорт 1шт.
