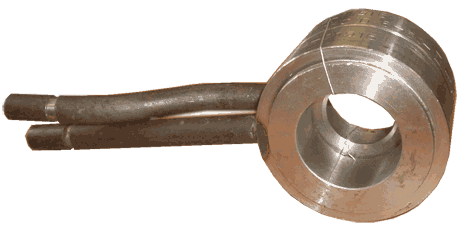

ДКС - диафрагма камерная

Описание прибора:
ДКС – диафрагмы камерные с угловым способом отбора перепада давления. Предназначены для измерения расхода жидкости, пара или газа по методу переменного перепада давления в комплекте с преобразователями разности давления или дифманометрами в системах контроля, регулирования и управления технологическими процессами.
Диафрагма камерная состоит из диска и корпусов кольцевых камер. Для уплотнения между плоскостью соприкосновения камер и диска вставлена прокладка.
Диафрагмы камерные изготавливаются на условное давление 6 кгс/см2 (0,6 МПа) и 100 кгс/см2 (10 МПа).


Принцип действия и технические параметры прибора:
В трубопроводе, по которому протекает жидкое или газообразное вещество, устанавливается диафрагма, создающая местное сужение потока. Вследствие перехода части потенциальной энергии давления в кинетическую средняя скорость потока в суженном сечении становится меньше статического давления перед сужающим устройством. Разность этих давлений (перепад давления) тем больше, чем больше расход протекающего вещества.

Условное обозначение	Материал корпуса кольцевых камер и импульсных трубок	Материал диска диафрагмы	Диаметр условного прохода трубопровода, мм
А / Г	ст.20 ГОСТ 1050-88	ст. 12Х17 ГОСТ 5632-72 температура до 400 °С	50, 65, 80, 100, 125, 150, 175, 200, 225, 250, 300, 350, 400, 450, 500
А / Б		ст. 12Х18Н10Т ГОСТ 5632-72 температура выше 400°С
Б / Б	ст. 12Х18Н10Т ГОСТ 5632-72 температура выше 400°С		50, 65, 80, 100, 125, 150, 175, 200, 225, 250, 300

Изготавливаются для установки на фланцах. Данные диафрагмы выпускаются с впадиной под фланцы и с выступом под фланцы по ГОСТ 12815-80.

При заказе необходимо указать:
1. Условное давление.
2. Условный проход трубопровода.
3. Условное обозначение по материалам.
4. Исполнение (с впадиной, с выступом).


Комплект поставки:
1. Диафрагма ДКС.
