САУ-М2 для управления насоса

Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами(слабокислотными, щелочными и пр.)

Функциональные возможности:

Поддержание уровня жидкости в резервуаре

Защита погружного насоса от "сухого" хода

Автоматическое осушение резервуара до заданного уровня

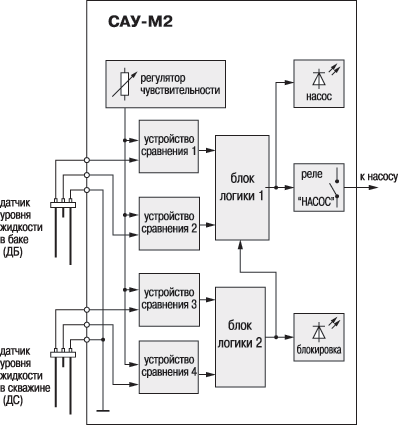

Функциональная схема

Прибор осуществляет управление электроприводом насоса в автоматическом режиме по сигналам, поступающим от датчика уровня жидкости в баке (заполняемая емкость) и от датчика уровня жидкости в скважине (емкости, предназначенной для отбора жидкости). Тип датчиков — кондуктометрический.

Прибор САУ-М2 включает в себя следующие элементы:

4 входных устройства сравнения (компаратора), выполненных на операционных усилителях;

регулятор чувствительности, изменяющий уровень опорных сигналов компараторов;

блок логики 1, предназначенный для управления реле НАСОС по сигналам электродов нижнего и верхнего уровней датчика бака;

блок логики 2, предназначенный для формирования сигнала БЛОКИРОВКА, запрещающего работу насоса при осушении скважины;

реле НАСОС, предназначенное для управления насосом, поддерживающим уровень жидкости в баке.

Автоматическое заполнение резервуара (бака) до заданного уровня
Когда уровень жидкости в резервуаре (баке) доходит до нижней отметки, на которой установлен длинный электрод датчика бака, резервуар автоматически заполняется до верхнего уровня, на котором установлен короткий электрод датчика бака.
Ко входам САУ-М2 подключаются два трехэлектродных кондуктометрических датчика:
- датчик уровня жидкости в баке (заполняемой емкости);
- датчик уровня жидкости в скважине (емкости, предназначенной для отбора жидкости).
Компараторы 1...4 сравнивают значение входного сигнала с опорным значением и выдают (в соответствии с условиями блока логики 1) сигнал на включение или выключение реле «НАСОС», к которому подключен электропривод насоса.

Реле «НАСОС»:
- включается при осушении электрода нижнего уровня (т. е. длинного электрода) датчика бака;
- выключается при затоплении электрода верхнего уровня (т. е. короткого электрода) датчика бака.

Автоматическое осушение резервуара
При использовании прибора управления погружным насосом САУ-М2 для осушения резервуара ко входу прибора подключается только один датчик – уровня жидкости в скважине (емкости, предназначенной для отбора жидкости). Реле «НАСОС» выключается при осушении длинного электрода (т. е. электрода нижнего уровня) датчика.

Настройка прибора на электропроводность жидкости
САУ-М2 имеет регулятор чувствительности, позволяющий изменять уровень опорных сигналов компараторов. Вращением ручки регулятора на лицевой панели прибор легко настраивается для работы с различными по электропроводности жидкостями.

Защита погружного насоса от «сухого» хода
При осушении длинного электрода (т. е. электрода нижнего уровня) датчика скважины реле «НАСОС» выключается, что приводит к блокировке работы насоса. На лицевой панели прибора при этом включается светодиод «блокировка».

Технические характеристики

Номинальное напряжение питания прибора	220 В частотой 50 Гц
Допустимые отклонения напряжения питания от номинального значения	–15...+10 %
Количество подключаемых датчиков	два 3-х электродных
Тип датчиков	кондуктометрический
Количество встроенных выходных реле	1
Макс. допустимый ток, коммутируемый контактами встроенного реле	8 А при 220 В 50 Гц (cos > 0,4)
Напряжение на электродах датчика уровня	не более 12 В пост. тока
Сопротивление жидкости, вызывающее срабатывание датчика	не более 500 кОм
Тип корпуса	настенный Н
Габаритные размеры корпуса	130х105х65 мм
Степень защиты корпуса	IP44

Условия эксплуатации

Температура окружающего воздуха	+1...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 35 °С)	не более 80 %

Схема подключения САУ-М2 при использовании его для заполнения резервуара с помощью погружного насоса с защитой от «сухого» хода


Схема подключения САУ М2 при использовании его для осушения резервуара
