ТРМ1А Измеритель-регулятор одноканальный

Описание прибора:
Терморегулятор ТРМ1А предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Класс точности: 0,5/0,25

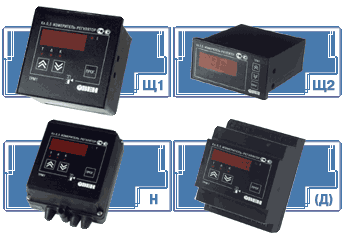

Регулятор выпускается в 4-х типах корпусов:
настенном (Н), щитовых (Щ1 и Щ2), на DIN-рейку(D)

Основные функции измерителя-регулятора ТРМ1А:

• Измерение* температуры или другой физической величины (давления, влажности, расхода, уровня и т. п.)
  с помощью датчиков:
  - термопреобразователей сопротивления типа ТСМ/ТСП;
  - термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
  - датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.
• Регулирование входной величины:
  - двухпозиционное регулирование
  - аналоговое П-регулирование
• Преобразование сигнала датчика для индикации реального значения физической величины (масштабирование шкалы для аналогового входа, цифровая фильтрация, коррекция).
• Выходной сигнал тока 4...20 мА для регистрации измеренной величины (мод. ТРМ1А-Х.Х.И).
• Возможность управления трехфазной нагрузкой (мод. ТРМ1А-Х.Х.С3).
• Программирование кнопками на лицевой панели прибора.
• Сохранение заданных параметров при отключении питания.
• Защита параметров от несанкционированных изменений.

  * Измерение давления, влажности, расхода,
  уровня и др. величин возможно только в модификациях
  ТРМ1А-Х.АТ.Х и ТРМ1А-Х.АН.Х


  Технические параметры прибора:



  Входы

  Количество входов для подключения датчиков	1
  Предел допустимой основной приведенной погрешности измерения входного параметра (без учета погрешности датчика) - модификация ТРМ1А-Х.ТС	±0,5% ±0,5% (±0,25%)
  Время опроса датчика	не более 1,5 с.
  Входное напряжение источника питания нормирующих преобразователей в модификациях АТ и АН	27 В ±20%
  Максимально допустимый ток источника питания	100 мА

  Тип датчика	Тип входа	Диапазон измерений	Разрешающая способность
  ТСМ 50/100М W100 = 1,426	ТС	-50...+200 °С	0,1 °С
  ТСП 50/100П W100 = 1,385		-200...+650 °С	0,1 °С
  ТСП 50/100П W100 = 1,391		-200...+650 °С	0,1 °С
  ТСМ 50/100М W100 = 1,428		-200...+650 °С	0,1 °С
  ТСМ гр. 23		-200...+650 °С	0,1 °С
  ТХК(L)	ТП	-50...+750 °С	0,1 °С
  ТХА(K)		-50...+1300 °С	1 °С
  ТНН(N)		-50...+1300 °С	1 °С
  ТЖК(J)		-50...+900 °С	1 °С
  ТПП(S)	ТПП	-50...+1600 °С	1 °С
  ТПП(R)		-50...+1600 °С	1 °С
  Ток 4...20 мА	АТ	0...100 %	0,1 %
  Ток 0...20 мА		0...100 %	0,1 %
  Ток 0...5 мА		0...100 %	0,1 %
  Напряжение 0...1 В	АН	0...100 %	0,1 %


  Выходные устройства


  Количество выходных устройств	1
  Тип выходного устройства	Максимально допустимый ток нагрузки
  Р - электромагнитное реле	8 А при 220 В переменного тока частотой 50...60 Гц, cos φ ≥ 0,4
  К - транзисторная оптопара структуры n-p-n типа	200 мА при 50 В
  С - симисторная оптопара для управления однофазной нагрузкой	50 мА при 300 В (постоянно открытый симистор) или 1 А (симистор включ. с частотой не более 50 Гц и tимп. = 5 мс)
  С3 - три симисторных оптопары для управления трехфазной нагрузкой	50 мА при 300 В (постоянно открытый симистор) или 1А (симистор включ. с частотой не более 50 Гц и tимп. = 5 мс)
  И - цифроаналоговый преобразователь «параметр-ток» 4...20 мА	Сопротивление нагрузки 0...1000 Ом


  Питание


  Номинальное напряжение питания	220 В частотой 50 Гц
  Допустимое отклонение номинального напряжения питания	-15...+10%


  Корпус


  	щитовой Щ1	щитовой Щ2	настенный Н	DIN-реечный Д
  Степень защиты корпуса	IP54 (со стороны передней панели)	IP20 (со стороны передней панели)	IP44	IP20 (со стороны передней
  Габаритные размеры, мм	96x96x70	96x48x100	130x105x65	72x88x54


  Индикация


  Тип индикатора

  светодиодный цифровой 4-х разрядный



  Варианты заказа


  в корпусе Н	в корпусе Щ1	в корпусе Щ2	в корпусе на DIN
  ТРМ1А-Н.ТС.Р ТРМ1А-Н.ТП.Р	ТРМ1А-Щ1.ТС.Р ТРМ1А-Щ1.ТП.Р ТРМ1А-Щ1.АТ.Р	ТРМ1А-Щ2.ТС.Р ТРМ1А-Щ2.ТП.Р ТРМ1А-Щ2.АТ.Р	ТРМ1А-Д.ТС.Р



  Гарантийные обязательства:
  18 мес.

  Комплект поставки:
  1. Прибор.
  2. Паспорт-описание.
  3. Монтажные части.
