Описание прибора:
Терморегулятор 2ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
Класс точности: 0,5/0,25

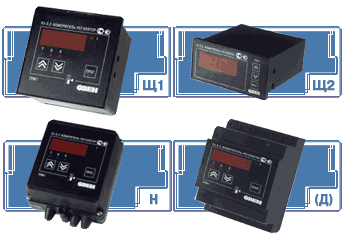

Прибор выпускается в корпусах 4-х типов: настенном (Н), щитовых (Щ1 и Щ2), и DIN-реечном (Д)
2ТРМ1А- измеритель-регулятор двухканальный.
2ТРМ1Б- измеритель-регулятор двухканальный с расширенным диапазоном напряжения питания и дополнительным, гальванически изолированным от схемы прибора, источником питания для подключения к нему активных датчиков.
Основные функции измерителя-регулятора 2ТРМ1:
- термоппреобразователей сопротивления типа ТСМ/ТСП;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R)
- датчиков с унифицированным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.
Технические параметры прибора:
Входы
|
Количество входов для подключения датчиков |
2 |
|
Предел допустимой основной погрешности измерения входного параметра(без учета погрешности датчика) |
±0,5% |
|
- модификация 2ТРМ1 Х-Х.ТС.Х |
±0,5% (0,25%) |
|
Время опроса одного входа |
не более 1,5 с |
|
Выходное напряжение источника питания нормирующих преобразователей 2ТРМ1А(в модификациях АТ и АН) |
27 В ± 20% |
|
24 В ± 10% |
|
|
Максимально допустимый ток источника питания |
100 мА |
Измерительные датчики
|
Тип датчика |
Тип входа |
Диапазон измерений |
Разрешающая способность |
|
ТСМ 50/100M |
TC |
-50...+200 °С |
0,1 °С |
|
ТСП 50/100П. Pt100 |
|
-200...+650 °С |
0,1 °С |
|
ТХК(L) |
ТП |
-50...+750 °С |
0,1 °С |
|
ТХА(K) |
-50...+1300 °С |
1 °С |
|
|
ТНН |
-50...+1300 °С |
1 °С |
|
|
ТЖК |
-50...+900 °С |
1 °С |
|
|
ТПП(S) |
ТПП |
0...+1600 °С |
1 °С |
|
ТПП(R) |
0...+1600 °С |
1 °С |
|
|
Сигнал тока |
АТ |
0...100% |
0,1 % |
|
0...20 мА |
|||
|
0...5 мА |
|||
|
Сигнал напряжение 0...1 В |
AH |
0...100% |
0,1 % |
Выходные устройства
|
Количество выходных устройств |
2 |
|
Тип выходного устройства |
Максимально допутимый ток нагрузки |
|
-элеткромагнитное реле |
8 А при 220 В переменного тока частотой 50...60 Гц,cos φ ≥ 0,4 |
|
- транзисторная оптопара структуры n-p-n-типа |
200 мА при 50 В постоянного тока |
|
-симисторная оптопара, используемая для управления однофазными нагрузками |
50 мА при 300 В (постоянно открытый симистор) или 1 А (симистор включается с частотой не более 50 Гц и tимп = 5 мс) |
|
- цифроаналоговый преобразователь "параметр-ток 4...20мА" |
Сопротивление нагрузки 0...1000 Ом |
Питание
|
Модификация прибора |
Номинальное напряжение питания |
|
- 2ТРМ1А |
220 В частотой 50 Гц (-15...+10 %) |
|
- 2ТРМ1Б |
85...265 В прерменного (частотой 50...60 Гц) тока или 110...370 В постоянного тока |
Корпус
|
Характеристика |
|
Тип |
корпуса |
|
|
|
щитовой Щ1 |
щитовой Щ2 |
настенный Н |
DIN-реечные Д |
|
Степень защиты корпуса |
IP54 (со стороны |
IP20 (со стороны |
IP44 |
|
|
Габаритные размеры, мм |
96x96x70 |
96x48x100 |
130x105x65 |
|
Индикация
|
Тип индикатора |
светодиодный цифровой 4-х разрядный |
|
Переключение каналов индикации |
автоматическое/ручное |
Варианты заказа
|
в корпусе Н |
в корпусе Щ1 |
в корпусе Щ2 |
в корпусе на DIN |
|
2ТРМ1А-Н.ТС.Р |
2ТРМ1А-Щ1.ТС.Р |
2ТРМ1А-Щ2.ТС.Р |
2ТРМ1А-Д.ТС.Р |
Гарантийные обязательства:
18 мес.
Комплект поставки:
1. Прибор.
2. Паспорт-описание.
3. Монтажные части.
