Термостат OGD-11 предназначен для поддержания температуры в жилом или производственном помещении, офисе и др. за счет управления исполнительными устройствами, такими, как калориферы, приборы охлаждения, вентиляторы с фильтрами, теплообменники, а также для включения сигнальных датчиков при превышении температуры.

 Особенности:

  • НЗ- и НО-контакты в одном корпусе
  • Возможность подключения к калориферам и другим устройствам отопления (красная ручка, нормально закрытый контакт, НЗ)
  • Возможность подключения к устройствам охлаждения, вентиляции или датчикам сигнализации (синяя ручка, нормально открытый контакт, НО)
  • Чувствительный элемент из термобиметалла
  • Щелчковый контакт
  • Стандарты ЭМС: EN 55014-1-2, EN 61000-3-2, EN 61000-3-3

Виды контактов:

  • НЗ – нормально закрытый, размыкание при превышении температуры (красный). Для регулирования калориферов и нагревателей
  • НО – нормально открытый, замыкание при превышении температуры (синий). Для приборов охлаждения, вентиляторов с фильтром, теплообменников или для включения сигнальных датчиков при превышении температуры

Технические характеристики:

Параметр  Значение
Диапазон температур  0...60, −10...50°С
Дифференциал переключения  7 ± 4°С
Тип выходного контакта  Щелчковый
Коммутационная способность реле  2 реле ~10 А, 250 В
Переходное сопротивление выходного контакта  Не более 10 мОм
Максимальный ток включения  ~10 А
Срок службы  Не менее 100 000 циклов
Подключение  4-полюсный зажим 2,5 мм² , многопроволочный провод с кабельным зажимом 1,5 мм²
Допуски  VDE и UL предусмотрены
Монтажное положение  Произвольное
Крепление  Зажим для шины 35 мм согл. DIN
Корпус  Пластмасса UL94 V-0
Температура эксплуатации  −20...80°С
Температура хранения  −45...80°С
Степень защиты IP20
Габаритные размеры 67×50×47 мм
Вес 90 г



Габаритные размеры

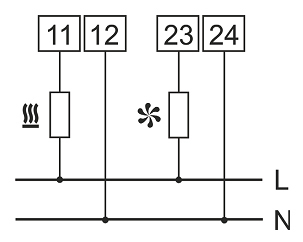

Схема подключения

11 и 12 – реле с нормально закрытым контактом (НЗ)
23 и 24 – реле с нормально открытым контактом (НО)
