Модульный контактор VS463


  • Технические характеристики
  • Вопросы и комментарии (0)





Модульный контактор VS463 предназначен для замыкания электрических цепей, омических нагрузок и трехфазных асинхронных двигателей.


Технические характеристики:

Параметр  Значение
Номинальное изоляционное напряжение  500 В
Номинальный ток Imax  63 А
Количество контактов
Частота коммутации  600 ком/ч
Защита от замыкания предохранителем  80 А
Максимальное сечение сплошного провода (контакты) 25 мм²
Максимальное сечение тросового провода (контакты) 16 мм²
Максимальное сечение сплошного, тросового провода (катушка) 4 мм²; 2,5 мм²
Номинальное рабочее напряжение ≅24 В, ≅230 В
Монтаж нескольких контакторов  Макс. 2 контактора; если более 2 контакторов расположены рядом, необходима модульная распорка после каждого второго контактора
Защита  IP20
Вес  400 г
Габаритные размеры  53,3×84×60 мм



Нагрузка  Номинальное рабочее напряжение Мощность коммутации  Ресурс срабатываний
AC-1, омическая нагрузка  ~230 В  24 кВт  0,1×106
AC-3, нагрузка двигателя ~230 В 8,5 кВт 0,15×106
AC-7a, бытовой омический прибор ~230 В 24 кВт 0,1×106
AC-7b, бытовой индукционный прибор ~230 В  8,5 кВт 0,15×106
DC1  =24 В  63 A  —



Модификация Конфигурация контактов  Номинальное рабочее напряжение
VS463-40-230  40 (4НО)  ≅230 В
VS463-40-24 40 (4НО)  ≅24 В
VS463-31-230 31 (3НО+1НЗ)  ≅230 В
VS463-31-24  31 (3НО+1НЗ)  ≅24 В
VS463-22-230 22 (2НО+2НЗ)  ≅230 В
VS463-22-24 22 (2НО+2НЗ) ≅24 В



Схема подключения контактора

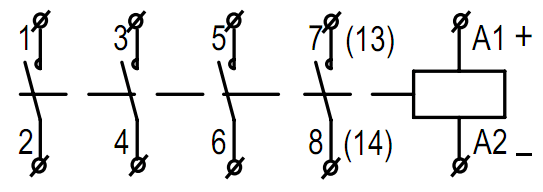

VS463-40

VS463-31

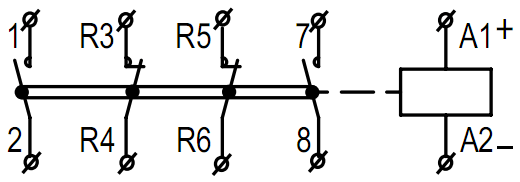

VS463-22
