Модульный контактор с ручным управлением VSM220
Цена
— по запросу- Технические характеристики
- Вопросы и комментарии (0)
Применение:
Специальные монтажные контакторы, предлагающие не только основные функции, но и ручное управление.
Служат для замыкания аккумуляторных эл.приборов, омических нагрузок и трехфазных асинхронных двигателей, применяющихся для отопления , обогрева воды.
Особенности:
- Индикация состояния
- Ручное управление
Описание:
- Описание отдельных позиций ручного управления:
- AUTO: стандартная функция контактора как монтажного контактора без ручного управления
- 1: перемещение переключателя с поз. AUTO на позиц. 1 замык. контакты сомкнуты,
а размыкающие - разомкнуты. Это длится до следующего импульса на катушку контактора
- 0: контакты непрерывно отключены (замык.контакт) или постоянно включены (размык. контакт)
не учитывая напряжение
- Oптический указатель состояния включено - выключено.
- 1 замыкающий, 1 размыкающий контакт.
- Предусмотрена возможность подключить вспомогат. контакты VSK-11 и VSK-20.
Технические характеристики:
| Параметр | Значение |
| Номинальное изоляционное напряжение | 440 В |
| Номинальный ток Imax | 20 А |
| Количество контактов | 2 |
| Частота коммутации | 600 ком/ч |
| Защита от замыкания предохранителем | 25 А |
| Максимальное сечение сплошного провода (контакты) | 10 мм² |
| Максимальное сечение тросового провода (контакты) | 6 мм² |
| Максимальное сечение сплошного, тросового провода (катушка) | 2,5 мм² |
| Номинальное рабочее напряжение | ~24 В, ~230 В |
| Монтаж нескольких контакторов | Макс. 2 контактора; если более 2 контакторов расположены рядом, необходима модульная распорка после каждого второго контактора |
| Защита | IP20 |
| Вес | 140 г |
| Габаритные размеры | 17,5×85×60 мм |
| Нагрузка | Номинальное рабочее напряжение | Мощность коммутации | Ресурс срабатываний |
| AC-1, омическая нагрузка | ~230 В | 4 кВт | 0,2×106 |
| AC-3, нагрузка двигателя | ~230 В | 1,3 кВт, только для VS220-20 | 0,3×106 |
| AC-7a, бытовой омический прибор | ~230 В | 4 | 0,2×106 |
| AC-7b, бытовой индукционный прибор | ~230 В | 1,3 кВт, только для VS220-20 | 0,3×106 |
| Модификация | Конфигурация контактов | Номинальное рабочее напряжение |
| VSM220-20-230 | 20 (2НО) | ~230 В |
| VSM220-20-24 | 20 (2НО) | ~24 В |
| VSM220-11-230 | 11 (НО+НЗ) | ~230 В |
| VSM220-11-24 | 11 (НО+НЗ) | ~24 В |
| VSM220-02-230 | 02 (2НЗ) | ~230 В |
| VSM220-02-24 | 02 (2НЗ) | ~24 В |
Схема модульного котактора
VSM220-20

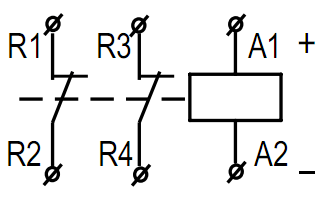

VSM220-02

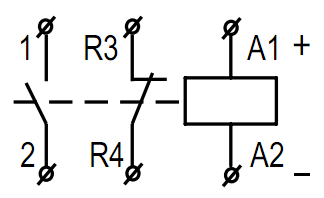

VSM220-11
