Тип РТ. Реле температуры предназначены для коммутации электрических цепей в зависимости от изменения температуры неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Область применения: системы вентиляции, холодильное оборудование, различные охлаждающие системы.
Реле температуры
Рабочий диапазон, °С | Дифференциал, °С | Тмакс., °С |
−30…0 | 2…10 | +45 |
−15…+15 | ||
0…+40 | 5…15 | +120 |
+40…+90 | ||
+70…+120 |
Воспроизводимость | ±2% |

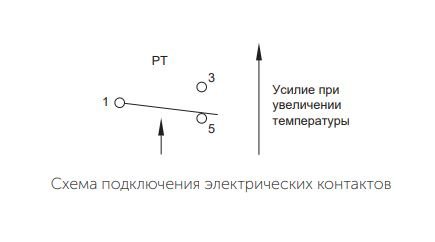

Контакты | Однополюсный перекидной контакт |
Электрические характеристики | 8А ~220 В 16А ~110 В |
Диапазон рабочих температур, °C | Окружающая среда: -30…+60 Контролируемая среда: -30…+120 |
Длина капилляра, м | 1 / 1,5 / 2 (возможно изготовление капилляра длиной до 12 м с шагом 1 м) |
Корпус | IP42, алитированная сталь 10 |
Крышка | Пластик, цвет белый |
Кронштейн и механизм | Анодированная сталь 10 |
Сильфон, термобаллон, капилляр | Медный сплав |
Заполнение термобаллона | Фторсодержащий хладагент |
Шкала | Алюминий, цвет черный |
Стекло | Органическое |

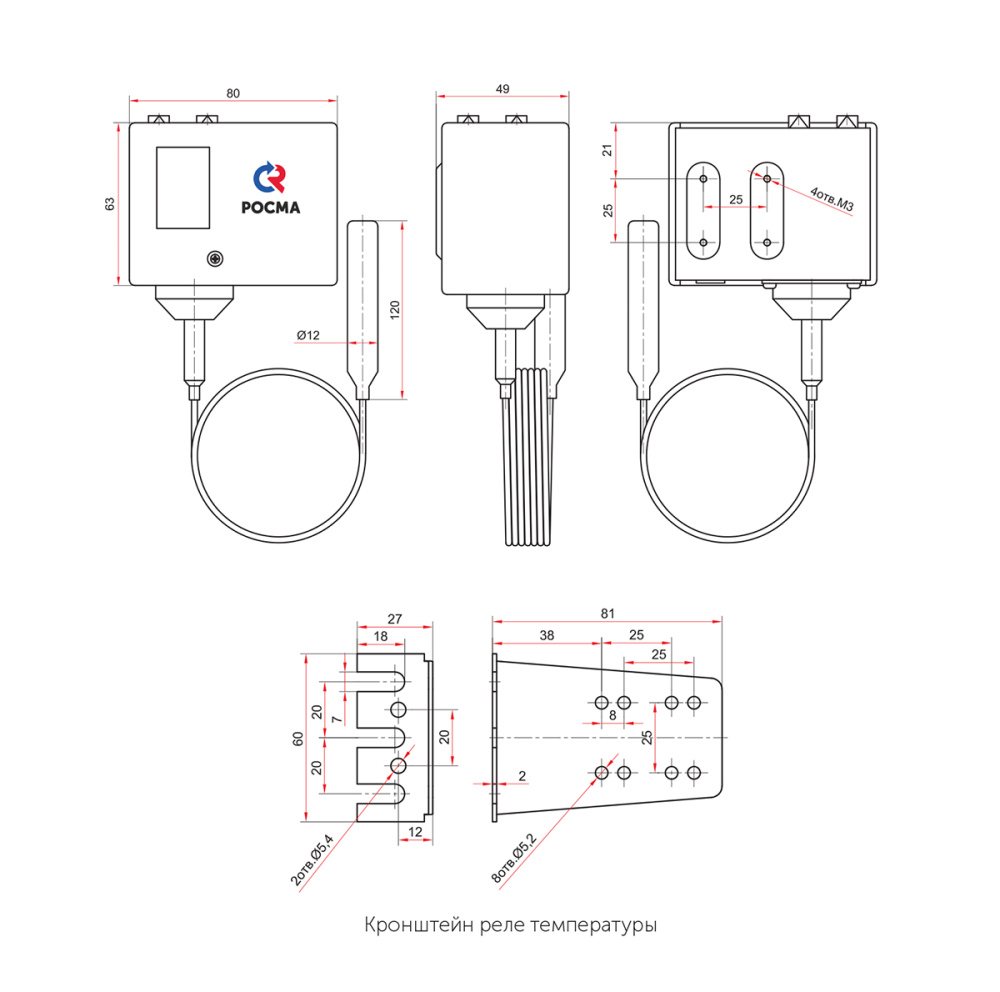

Варианты монтажа | На приборную панель или с помощью кронштейна |
Монтаж кабеля | Способ монтажа (Резиновый уплотнитель), Ø кабеля до 12мм |
Надежность | 100 000 циклов |
Вес, кг | РТ: 0,37 Кронштейн: 0,07 |
Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
Техническая документация
|
ТУ 4218-001-4719015564-2010 ГОСТ 26005–83 |
Реле температуры РТ
Тип | Рабочий диапазон температур, °С | Длина капилляра, м |
РТ-1 | −30…0; −15…+15; 0…+40; +40…+90; +70…+120 | 1, 1,5, 2 |
Дополнительные опции
Наименование |
---|
Гильзы из нержавеющей стали для РТ-1 |
Повторная настройка реле температуры |
