Гильза защитная SD500G, для термометров типа R524X / A522X (Wika)
Цена
— по запросуПроизводитель
— Wika- Технические характеристики
- Вопросы и комментарии (0)
Применение:
Защитные гильзы типа SD500G ввинчиваются в трубопровод и используются в процессовых условиях с низкими или средними нагрузками, связанных с воздействием потоков, температур, рабочего давления или вибраций. Для улучшения характеристик снижена толщина стенок и уменьшено пространство между внутренней стенкой защитной трубки ивстроенным термометром.
Технические параметры прибора:
|
Параметр |
Значение |
| Материал защитной гильзы
|
CrNi-сталь 1.4571 (не для отверстия диаметром |
| Присоединение к процессу
|
G ½ B, G ¾ B |
| Присоединение к термометру
|
G ½ B |
| Отверстие (внутренний диаметр защитной гильзы)
|
Исполнение соответствует DIN 43772 диаметром: 7 мм, |
| Монтажная длина, U
|
82, 142, 182, 232, 382 |
| Общая длина, L
|
Монтажная длина + |
| Максимальная температура рабочего процесса
|
160˚С для защитных гильз из медного сплава; 600˚С для защитных гильз из CrNi-сталь 1.4571. |
| Максимальное рабочее давление (статическое)
|
25 бар для защитных гильз из медного сплава; |
| Опции
|
Другие размеры и материалы |

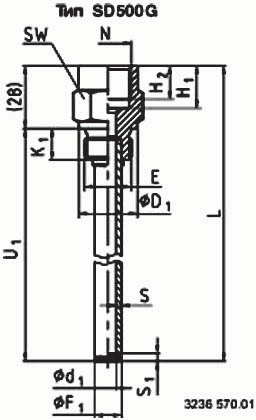

Размеры:
Пояснения:
Е – присоединение к процессу
Н1 – глубина отверстия для внутренней резьбы
Н2 – длина внутренней резьбы
К1 – длина ввинчиваемого штуцера
L – общая длина
N – присоединение к термометру
S – толщина стенки
S1 – толщина днища
SW – раствор ключа
U1 – монтажная длина
d1 – отверстие
D1 – длина уплотнительного буртика
F1 – наружный диаметр защитной гильзы
Исполнение соответствует DIN 43772
| Материал
|
Размеры, мм
|
Масса, кг
|
|||||||||||
| Е
|
N
|
d1
|
D1
|
F1
|
H1
|
H2
|
K1
|
S
|
S1
|
SW
|
U1=82 mm |
U1=382 мм |
|
| CrNi-сталь 1.4571
|
G ½ B
|
G ½
|
7
|
26
|
12
|
19
|
15
|
14
|
2.5
|
3.5
|
27
|
0.150 |
0.330 |
| 9
|
14
|
0.360 |
|||||||||||
| 11
|
1.5
|
2.5
|
0.120 |
0.280 |
|||||||||
| G ¾ B
|
7
|
32
|
12
|
16
|
2.5
|
3.5
|
32
|
0.240 |
0.420 |
||||
| 9
|
14
|
0.450 |
|||||||||||
| 11
|
1.5
|
2.5
|
0.220 |
0.370 |
|||||||||
| G ¾
|
7
|
|
22
|
17
|
2.5
|
3.5
|
0.200 |
0.380 |
|||||
| 9
|
|
0.410 |
|||||||||||
| 11
|
|
1.5
|
2.5
|
0.180 |
0.330 |
||||||||
Исполнение соответствует DIN 43772, но с улучшенными характеристиками
|
Мате- |
Размеры, мм |
Масса, кг
|
||||||||||||
|
Е |
N
|
d1
|
D1
|
F1
|
H1
|
H2
|
K1
|
S
|
S1
|
SW
|
U1=82 mm |
U1=382 мм |
||
|
CrNi-сталь 1.4571 |
G ½ B |
G ½
|
6.2
|
26
|
8
|
19
|
15
|
14
|
0.9
|
1
|
27
|
0.120 |
0.330 |
|
| 8.3
|
10
|
0.360 |
||||||||||||
| 10.2
|
12
|
0.280 |
||||||||||||
|
G ¾ B |
6.2
|
32
|
8
|
16
|
32
|
0.210 |
0.420 |
|||||||
| 8.2
|
10
|
0.450 |
||||||||||||
| 10.2
|
12
|
0.370 |
||||||||||||
| G ¾
|
6.2
|
8
|
22
|
17
|
0.170 |
0.380 |
||||||||
| 8.2
|
10
|
0.410 |
||||||||||||
| 10.2
|
12
|
0.330 |
||||||||||||
|
Сплав меди |
G ½ B |
G ½ |
8.5 |
26 |
10 |
19 |
15 |
14 |
0.75 |
0.75 |
27 |
0.110 |
0.180 |
|
|
G ¾ B |
32 |
16 |
32 |
0.230 |
0.290 |
|||||||||
|
G ¾ |
22 |
17 |
1 |
0.130 |
0.200 |
|||||||||
Соответствующая длина погружаемого штока механического термометра
Термометр показывающий
| Конструкция соединения
|
Длина погружаемого штока l1
|
| S/4/5
|
l1=L-
|
| 2
|
l1=L-
|
Промышленный стеклянный термометр
| Конструкция соединения
|
Длина погружаемого штока l1
|
| Е
|
l1=L-
|
Параметры заказа:
Тип / Материал / Присоединение к процессу / Присоединение к термометру / Отверстие / Монтажная длина U1 / Опции
