Термометры жидкостные виброустойчивые, прямые и угловые Тип ТТ-В (РОСМА)

Быстрый заказ

Цена

— от 1 764 руб.

Производитель

— Росма

Технические характеристики
Вопросы и комментарии (0)

ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".

Тип ТТ-В. Термометр технический жидкостный предназначен для измерения температуры неагрессивных жидких и газообразных сред в пределах от −30 до +200 °С. Приборы могут использоваться в условиях высоких динамических нагрузок в различных отраслях промышленности.

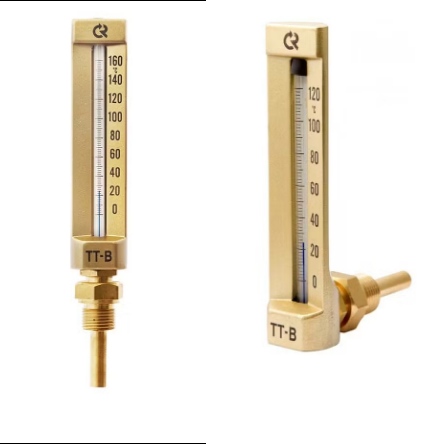

Термометры виброустойчивые ТТ-В состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капилляра (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе.

Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни, либо из нержавеющей стали. По типу присоединения прибор может быть изготовлен в двух вариантах исполнения: термометр технический прямой и угловой.

Область применения: судостроение, водоснабжение, теплоснабжение.

Длина верхней и погружной частей, мм

Прямое при-соединение	110 / 150 / 200	30 / 40 / 50 / 64 / 100 / 150
Угловое при-соединение	110 / 150 / 200	40 / 50 / 64 / 100 / 150

Диапазон показаний температур, °С

−30…+70	0…+50	0…+100
0…+120	0…+160	0…+200

Точность измерений

От 1 до 4 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра (Таблица 1)

Диапазон рабочих температур, °C

Окружающая среда: −40…+60

Корпус

Анодированный алюминий

Резьба присоединения

G½ / М20х1,5 / М22х1,5 / М27х2*
* — только прямое присоединение

Присоединение

Прямое или угловое

Заполнение

Термометрическая жидкость

Материал гильзы

Латунь
Нержавеющая сталь 08Х18Н10 (при длине погружной части 150 мм)

Комплектность

Гильза из латуни или нержавеющей стали, в зависимости от длины погружной части ТТ-В

Рабочее давление на гильзе, МПа

10 (гильза из латуни)
25 (гильза из нержавеющей стали 08Х18Н10)

Межповерочный интервал

3 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150

Техническая документация

ТУ 4321-002-4719015564-2008
ГОСТ 28498-90

Термометры TT-B

Тип	Присоединение	Диапазон показаний температуры, °C	Высота корпуса, мм	Длина погружной части, мм
ТТ-В	прямое	−30…+70; 0…50 / 100 / 120 / 160 / 200	110, 150, 200	30*, 40, 50, 64, 100
	угловое			30*, 40, 50, 64, 100
	прямое или угловое			150

* — только прямое присоединение

Карта заказа

Тип	жидкостный стеклянный виброустойчивый термометр	ТТ-В
Длина верхней части, мм		110
		150
		200
Длина погружной части, мм		30
		40
		50
		64
		100
		150
Присоединение	прямой	П
Присоединение	угловой	У
Материал корпуса	анодированный алюминий	1
Материал гильзы	латунь	1
Материал гильзы	нержавеющая сталь	3
Резьба присоединения		G½ / М20х1,5 / М22х1,5 / М27х2
Диапазон показаний температур, °C	П и У	−30…+70; 0…+50 / 100 / 120 / 160 / 200

Пример обозначения:
ТТ-В — 150/40. П 11 G½. (0–160 °С)

Сертификат об утверждении типа

Сертификат соответствия

Скачать описание

Дополнительные опции

Наименование услуги	Цена с НДС, руб.
Гильза из нержавеющей стали	под заказ гильза из нержавеющей стали
Исполнение штока с нестандартной резьбой	под заказ
Свидетельство о поверке к нумерованному прибору	130
Протокол поверки к нумерованному прибору	130
Индивидуальный паспорт на нумерованный прибор	100
Первичная заводская поверка	бесплатно
Периодическая поверка	420
