Купить Квазар Ф25Р (26кВа, 40А) Подавитель импульсных помех

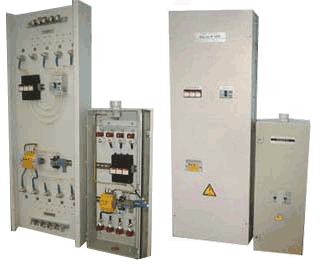

Квазар Ф25Р (26кВа, 40А) Подавитель импульсных помех

Цена

по запросу

Производитель

Полигон

  • Технические характеристики
  • Вопросы и комментарии (0)
прибор - ООО


Описание прибора:
Фильтры сетевые магистральные со встроенной системой подавления импульсных перенапряжений комбинированного типа "КВАЗАР Ф-...Р" предназначены для защиты трехфазных силовых сетей питания электрооборудования, вычислительной техники от радиочастотных помех и импульсных перенапряжений большой мощности. Высокая эффективность системы достигается согласованной работой воздушных разрядников, высокочастотного фильтра и блока варисторной защиты. По сравнению с ранее применявшейся схемой защиты (подавитель импульсных перенапряжений варисторного типа Квазар 600 и магистральный фильтр ФСМТ ...ХХ) имеет следующие преимущества:

  • В несколько раз большая энергия поглощения импульсного перенапряжения за счет разрядников (вплоть до прямого удара молнии в электросеть);
  • Цельная конструкция с небольшими габаритами;
  • Меньшая стоимость изделия.

    Конструкция устройства разработана с учетом стандартов и рекомендаций Международной Электротехнической Комиссии (МЭК) по зоновой защите IEC-1312-1 (1995-02) и IEC-1643-1, с учетом требований ПУЭ (7-е изд.) и ГОСТ Р 50 571. Фильтр спроектирован с учетом повышенных требований к надежности конструкции и исключает прерывание питания при выходе из строя любого из элементов фильтрации и защиты от импульсных перенапряжений.

    Изделие сочетает в себе защиту класса B и С , однако мощность подавления импульсных перенапряжений существенно превышает минимальные требование для устройств данных классов, что существенно увеличивает ресурс.

    Концепция защиты сети с помощью мощного подавителя импульсных перенапряжений и магистрального фильтра доказала свою эффективность на множестве объектов с учетом четырехлетней эксплуатации.

    Изделие Квазар Ф-...Р является логичным продолжением развития этой концепции.


    Технические параметры прибора:

    Параметр



    Квазар Ф15Р



    Квазар Ф25Р



    Квазар Ф50Р



    Квазар Ф65Р



    Квазар Ф100Р



    Квазар Ф160Р



    Квазар Ф250Р



    Номинальое напряжение (В, Гц)



    380,50



    380,50



    380,50



    380,50



    380,50



    380,50



    380,50



    Номинальная мощность (кВА)



    16,5



    26



    52



    66



    105



    165



    264



    Номинальный ток на фазу (А)



    25



    40



    80



    100



    160



    250



    400



    Сопротивление изоляции, не менее (Мом)



    20



    20



    20



    20



    20



    20



    20



    Ток утечки на землю, не более (мА)



    5



    5



    5



    5



    5



    5



    5



    Габаритные размеры, (мм)



    640x350x190



    840x350x190



    840x350x190



    840x350x190



    840x350x190



    1400x560x195



    1400x560x195



    Система подключения



    Клеммные зажимы 10мм2



    Клеммные зажимы 16мм2



    Клеммные зажимы 25-120мм2



    Клеммные зажимы 25-120мм2



    Клеммные зажимы 25-120мм2



    Клеммные зажимы D12мм2



    Клеммные зажимы D12мм2

    Технические характеристики блоков защит:

    Разрядники FLT - PLUS CTRL-1.5
    Параметр
    Един. Изм.


    Максимальный разрядный ток (10350 мкс)

    кА
    50

    Напряжение срабатывания

    В
    1500

    Скорость срабатывания, не более

    нс
    1
    Трехфазный блок варисторной защиты SPU 3–240
    Параметр
    Един. Изм.


    Максимальный разрядный ток (8350 мкс)

    кА
    40

    Напряжение срабатывания

    В
    471

    Скорость срабатывания, не более

    нс
    20
    Разрядник N - PE в составе SPU 3 - 240



    Параметр



    Един. Изм.







    Максимальный разрядный ток (8350 мкс)

    кА



    50



    Напряжение срабатывания

    В



    471



    Скорость срабатывания, не более

    нс



    100




    Рекомендуемые сечения кабелей:

    Модель

    L1, L2, L3



    N



    PE (разр)



    КОРП.



    мм2 (медь), не менее



    Квазар Ф - 15Р

    6



    6



    6



    6



    Квазар Ф - 25Р

    10



    10



    10



    10



    Квазар Ф - 50Р

    35



    25



    25



    25



    Квазар Ф - 65Р

    50



    25



    25



    25



    Квазар Ф - 100Р

    95



    50



    35



    50



    Квазар Ф - 160Р

    150



    95



    35



    95



    Квазар Ф - 250Р

    240



    120



    35



    120






    Конструкция:
    Изделие выполнено в виде щитовой настенной конструкции в металлическом корпусе c лицевой дверцей. Внутри корпуса изделия расположен трехфазный фильтр, на лицевой панели которого расположены клеммы подключения, воздушные разрядники и модули варисторной защиты. Для ввода и вывода кабелей подключения в верхней и нижней частях корпуса изделия предусмотрены пластиковые фитинги.

    Внутри корпуса расположена изолированная от корпуса клемма заземления устройств защиты от импульсных перенапряжений.

    Крепление корпуса на стеновую конструкцию обеспечивается с помощью электроизолированных кронштейнов. На лицевой дверце изделия имеется светодиодная индикация состояния модулей варисторной защиты, внутри корпуса расположены клемники для дистанционного контроля за состоянием системы подавления импульсных перенапряжений.

    Внешний вид и габаритные размеры фильтров: КВАЗАР Ф-15Р, КВАЗАР Ф-25Р, КВАЗАР Ф-50Р, КВАЗАР Ф-65Р, КВАЗАР Ф-100Р.



    Внешний вид и габаритные размеры фильтров: КВАЗАР Ф-160Р, КВАЗАР Ф-250Р.



    Эквивалентная электрическая схема "КВАЗАР Ф-...Р":



    Рекомендуемые схемы подключения:

    Рекомендуется в случае значительной удаленности изделия от точки выравнивания потенциалов. Данное подключение позволяет существенно уменьшить бросок потенциала на линии РЕ при срабатывании разрядников и варисторов.



    Рекомендуется в случае установки с использованием УЗО.


    Гарантийные обязательства:
    12 мес.
