                                                   Термометры манометрические ТМ 2030Сг-1, ТМ 2030Сг-2





Описание:

Термометры манометрические показывающие сигнализирующие ТМ2030Сг-1 (с газовым заполнителем) и ТМ2030Сг-2 (с конденсационным заполнителем) предназначены для непрерывного измерения температуры жидкостей и газов, нейтральных в отношении их воздействия на сталь и медные сплавы и управления внешними электрическими цепями от сигнализирующего устройства.

Область применения:
Применяются в различных установках и в системах теплоэнергетического контроля, где необходима своевременная информация о достигнутых крайних значениях температуры.

Приборы выпускаются по ТУ  4211-030-00225590-99

Аналоги прибора: ТКП100, ТГП100.

ВНИМАНИЕ! Для устранения влияния дребезга, подгорания и окисления на срабатывание сигнализирующего устройства приборы могут поставляться в комплектации с УРК.

Технические параметры прибора:

Параметр



Значение



Класс точности



2,5



Диаметр корпуса, мм



100



Диапазон рабочих температур



-10 до +60 °С ( исполнение У2 )



Корпус



сталь, алюминиевый сплав



Трубчатая пружина



медный сплав



Стекло



литое



Держатель



медный сплав



Механизм



бронза, нержавеющая сталь



Степень защиты



IP53



Устойчивость к вибрации, Гц



от 5 до 35 с амплитудой 0,35 мм



Резьба



ТМ2030Сг-1: (D1)-М33х2-8g
ТМ2030Сг-2: (D1)-М27х2-8g



Диаметр термобаллона, мм



ТМ2030Сг-1: 20
ТМ2030Сг-2: 14



Длина присоединительного
капилляра (L), м



по умолчанию 1
( 1,6; 2,5; 4; 6; 10 - по заказу )



Длина погружаемой
части (l), мм



по умолчанию 125
( 160; 200; 250; 315; 400; 500 - по заказу )



Масса, кг



1,5 (при длине капилляра 1 м )



Пределы показаний прибора:
ТМ2030Сг-1: -50…50; 100; 150 °С
ТМ2030Сг-1: 0…150; 160; 200; 300; 400; 600 °С
ТМ2030Сг-1: 100…300; 500 °С
ТМ2030Сг-1: 200…500 °С
ТМ2030Сг-2: -25…75 °С
ТМ2030Сг-2: 0…60; 100 °С
ТМ2030Сг-2: 25…125 °С
ТМ2030Сг-2: 50…150 °С
ТМ2030Сг-2: 100…200; 250 °С
ТМ2030Сг-2: 200…300 °С

Технологическая черта на шкале:
-//- - по умолчанию без черты
"черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)

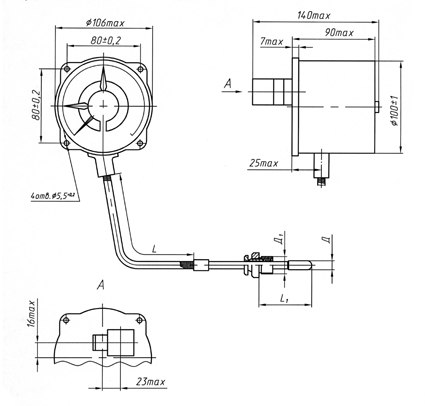

Размеры, мм:



Параметры сигнализирующего устройства для сигнализирующих манометров:
•Сигнализирующее устройство по подключению внешних цепей имеет 4 варианта исполнения по ГОСТ 2405-88:
-//- - по умолчанию V - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
-III - два размыкающих контакта: левый указатель (min) -синий, правый (max) - красный.
-IV - два замыкающих контакта: левый указатель (min) -красный, правый (max) - синий.
-VI - левый контакт замыкающий (min), правый размыкающий (max)– оба указателя красные.
-МП - По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.
•Напряжение внешних коммутируемых цепей:
-380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
-220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока
•Разрывная мощность контактов для сигнализирующего устройства:
-со скользящими контактами – 10 Вт постоянного тока и 20 В-Апеременного тока;
-с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В-А переменного тока
•Значение коммутируемого тока:
-для сигнализирующего устройства со скользящими контактами –от 0,02 до 0,5 А;
-для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А
•Предел допускаемой основной промышленности срабатывания сигнализирующего устройства:
-для сигнализирующего устройства со скользящими контактами 2,5%
-для сигнализирующего устройства с магнитным поджатием контактов 4%

Гарантийные обязательства:
12 месяцев

Комплект поставки:
1. Прибор
2. Паспорт
