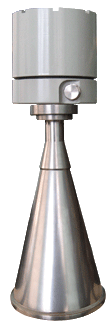

Уровнемеры радиоволновые взрывозащищенного исполнения УР 203Ех предназначены для бесконтактного непрерывного измерения уровня жидких, сыпучих и кусковых продуктов, в технологических резервуарах, танках, силосах, бункерах и т.п.стационарных объектах, а также для обмена информацией с другими техническими средствами автоматизированных систем управления (АСУ).
Принцип действия и устройство
Принцип действия уровнемера основан на измерении времени распространения излученного прибором радиосигнала до поверхности контролируемой среды и обратно. В результате обработки сигнала формируются цифровой (кодовый) и токовый выходные сигналы, пропорциональные текущему значению измеряемого уровня.
- Высокая надежность и стабильность измерений независимо от воздействия дестабилизирующих факторов (широкий диапазон температур, агрессивный характер измеряемой среды, запыленность).
- Возможность работы в условиях испарений и конденсата.
- Повышенная температурная стабильность.
- Отсутствие непосредственного контакта с измеряемым продуктом.
- Автодиагностика и сигнализация отказов.
- Компактность, простота установки и эксплуатации.
- Возможность демонтажа измерительной части прибора без разгерметизации емкости.
- Отсутствует необходимость перепроверки показаний при регламентных работах за счет привязки частоты излучения к частоте эталонного генератора.
- Настройка и калибровка осуществляется дистанционно через интерфейс цифровой коммуникации.
Технические характеристики
| Диапазон измерения | |
| - УР 203Ех-15 | 0,5 —15 м |
| - УР 203Ех-30 | 0,5 —30 м |
| Параметры контролируемой среды | |
| - давление | до 1,6 МПа |
| - температура | от -40 до +150 °С |
| Напряжение питания постоянного или переменного тока | 24 ± 2,4 В |
| Потребляемая мощность, В·А, не более | 5 |
| Выходные сигналы | |
| -цифровой | по стандарту RS 485(протокол Modbus) |
| -токовый | 4 —20 мА |
| -сопротивление нагрузки, не более | 0,5 кОм |
| Длина кабельной линии связи для передачи выходных сигналов | до 1000 м |
| Пределы допускаемой основной погрешности | ±1 см |
| Параметры окружающего воздуха при эксплуатации: | |
| -температура |
от -40 до +50 °С |
| -относительная влажность | до 95 %(при 35 °С) |
| Степень защиты от пыли и воды, обеспечиваемая оболочкой | IP65 |
| Взрывозащита: | |
| -вид | взрывонепроницаемая оболочка |
| -маркировка | 1ЕхdIIВT3 |
| Показатели надежности: | |
| наработка на отказ, не менее | 105 ч |
| средний срок службы | 14 лет |
