Описание прибора:
Регулятор температуры прямого действия типа РТ-ДО (ДЗ) предназначен для автоматического поддержания температуры регулируемой среды путем изменения расхода пара, жидких и газообразных сред, неагрессивных к материалам регулятора (корпус СЧ-15, седло 40Х13 или БрОЗЦ7С5Н1, клапан 20Х13, шток и термобаллон термосистемы 12Х18Н10Т ). Регулятор РТ-ДО - с двухходовым нормально открытым регулирующим органом; РТ-ДЗ - с двухходовым нормально закрытым регулирующим органом. Также по спецзаказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, возможно исполнение корпусных деталей из стали 25 или 12Х18Н10Т.
Область применения регуляторов:
- для систем центрального отопления;
- охладителей двигателей, конденсаторов и очистных станций;
- парогенераторов, печей, теплообменников, бойлеров, цистерн;
- обезжиривающих установок и гальванических сушильных шкафов;
- сушильных помещений и теплиц;
- трубопроводных магистралей.
Технические параметры прибора:

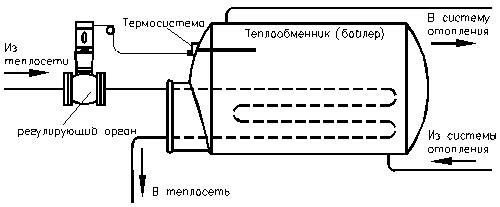

Схема установки регулятора РТ-ДО в системах отопления

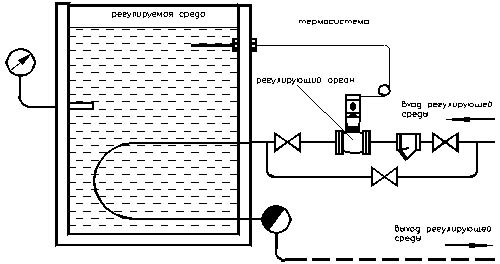

Схема включения регулятора РТ-ДО в системах автоматического поддержания температуры промышленных установок

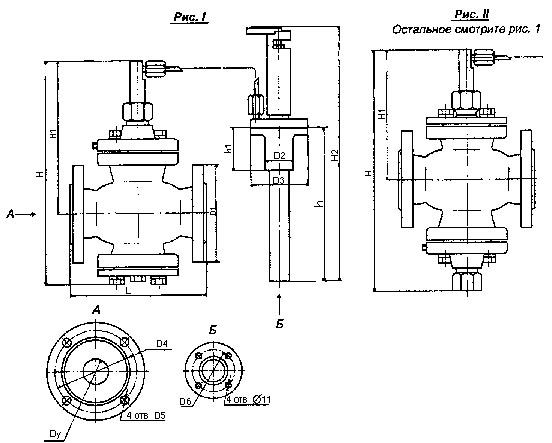

Габаритные и присоединительные размеры
|
Обозначение |
Рис. |
Dу |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
H |
H1 |
H2 |
h |
h1 |
L1 |
|
размеры мм, не более |
||||||||||||||
|
РТ-ДО-15 |
I |
15 |
95 |
34 |
80 |
65 |
14 |
65 |
265 |
195 |
470 |
270 |
64 |
130±1,0 |
|
РТ-ДЗ-15 |
I |
180 |
||||||||||||
|
РТ-ДО25 |
I |
25 |
115 |
85 |
285 |
205 |
160±1,0 |
|||||||
|
РТ-ДЗ-25 |
II |
295 |
155 |
|||||||||||
|
РТ-ДО-40 |
I |
40 |
145 |
110 |
325 |
225 |
200±1,0 |
|||||||
|
РТ-ДЗ-40 |
II |
335 |
185 |
|||||||||||
|
РТ-ДО-50 |
I |
50 |
160 |
53 |
100 |
125 |
18 |
80 |
430 |
315 |
690 |
490 |
80 |
230±1,0 |
|
РТ-ДЗ-50 |
II |
440 |
225 |
|||||||||||
|
РТ-ДО-80 |
I |
80 |
185 |
150 |
500 |
355 |
310±1,0 |
|||||||
|
РТ-ДЗ-80 |
II |
510 |
285 |
|||||||||||
Регуляторы изготавливаются по ТУ 25-02.090123-81
Лицензия ГОСГОРТЕХНАДЗОРА России на изготовление00ИР №016397, разрешение на применение №PPC 03-4333
Сертификат соответствия ГОССТАНДАРТА России РОСС RU.АЯ45.В01595 - №3793257, приложение за №0558251;
Снитарно-эпидемиологическое заключение, разрешающее применять в хозяйственно-питьевом водоснабжении за №67.СО.1.515.П
|
Характеристики |
Значения |
||||
|
Диаметр условного прохода, мм |
15 |
25 |
40 |
50 |
80 |
|
Диапазоны настройки регулируемой температуры, °C |
0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180 |
||||
|
Условная пропускная способность Кv, м3/ч |
2,5 |
6,3 |
16 |
25 |
60 |
|
Зона пропорциональности, °C |
10 |
||||
|
Зона нечувствительности, °C |
1 |
||||
|
Постоянная времени, с |
100 |
||||
|
Допустимая протечка в % от Кv, не более |
0,1 |
||||
|
Температура регулируемой среды, °C |
от -15 до +225 |
||||
|
Длина дистанционной связи, м |
1,6; 2,5; 4; 6; 10 |
||||
|
Условное давление, МПа |
1,0 |
0,63 |
|||
|
Давление регулируемой среды, МПа |
1,6 |
||||
|
Максимальный перепад давления на регулирующем органе, МПа |
0,6 |
0,4 |
|||
|
Масса регуляторов, кг |
7 |
9,5 |
14,5 |
22 |
40 |
|
Погрешность установки по шкале настройки, °C |
±3 |
||||
Габаритные размеры упаковки и масса РТ-ДО(ДЗ)
|
Модель |
Кол-во в упаковке |
Масса, кг |
Габаритные размеры, мм. |
|||
|
прибора |
в упаковке |
L |
B |
H |
||
|
РТ-ДО(ДЗ)-15 |
1 |
7 |
21 |
571 |
249 |
222 |
|
2 |
28 |
602 |
269 |
249 |
||
|
4 |
40 |
638 |
374 |
|||
|
РТ-ДО(ДЗ)-25 |
1 |
9,5 |
21 |
571 |
249 |
222 |
|
2 |
28 |
602 |
269 |
249 |
||
|
4 |
40 |
638 |
374 |
|||
|
РТ-ДО(ДЗ)-40 |
1 |
14,5 |
21 |
571 |
249 |
222 |
|
2 |
38 |
807 |
362 |
277 |
||
|
РТ-ДО(ДЗ)-50 |
1 |
22 |
33 |
282 |
242 |
|
|
РТ-ДО(ДЗ)-80 |
1 |
40 |
54 |
362 |
277 |
|
