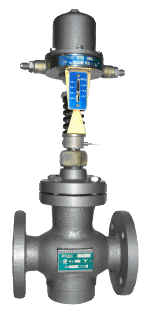

Регулятор давления и регулятор перепада давления РДС-НО, РДС-НЗ, РПДС
Быстрый заказЦена
— от 38 719 руб.- Технические характеристики
- Вопросы и комментарии (0)
Регуляторы давления РД-НО(НЗ) и регуляторы расхода (перепада давления) РР, работающие без постороннего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы В4. Корпусы регуляторов, по выбору, из серого чугуна (СЧ 20) - основное исполнение, стального литья (сталь 20Л) и коррозионостойкого литья (сталь 12Х18Н10Т).
Варианты исполнения регуляторов давления: РД-НО - регулирование давления "после себя", РД-НЗ - регулирование давления "до себя".
Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.
Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.
Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.
Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.
Технические характеристики
| Диаметры условного прохода, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Диапазоны настройки регулируемого давления, МПа | 0,025-0,63; 0,4-1,0 | ||||||||||
| Условная пропускная способность, м3/ч | 2,5 | 4 | 6,3 | 10 | 16,0 | 25,0 | 40,0 | 63,0 | 100,0 | 160,0 | 250,0 |
| Условное давление, МПа | 1,6 | 1,0 | |||||||||
| Зона пропорциональности, не более | 10% от верхнего предела настройки | ||||||||||
| Зона нечувствительности, не более | 1,6% от верхнего предела настройки | ||||||||||
| Относительный нерегулируемый расход по пару,%, не более | 10,0 | ||||||||||
| Относительный нерегулируемый расход для остальных регуляторов, %, не более | 0,5 | ||||||||||
| Температура регулируемой среды, С | от 0 до +225 | ||||||||||
| Масса регуляторов, кг, не более | 6,5 | 7,7 | 8,5 | 11 | 14 | 20 | 26 | 37 | 52 | 75 | 92 |
| Длина импульсной трубки, м | 1,6 | ||||||||||
| Минимальный перепад давления наклапане, МПа | 0,1 | ||||||||||
