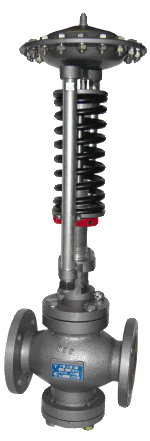

Регулятор расхода и давления прямого действия РР-РД


Регуляторы давления РД-НО(НЗ) и регуляторы расхода (перепада давления) РР, работающие без постороннего источника энергии, предназначены для   автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы В4. Корпусы регуляторов, по выбору, из серого чугуна (СЧ 20) - основное исполнение, стального литья (сталь 20Л) и коррозионостойкого литья (сталь 12Х18Н10Т).
Варианты исполнения регуляторов давления:РД-НО - регулирование давления "после себя",РД-НЗ - регулирование давления "до себя".
Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.
Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.


Технические характеристики

Диаметр условного прохода, мм 25 32 40 50 80 100
Диапазоны настройки регулируемого давления, МПа 0,04-0,16; 0,1-0,4; 0,16-0,63
Условная пропускная способность, м3/ч 6,3 10 16,0 25,0 60,0 80
Условное давление, МПа 1,6
Зона пропорциональности, не более 20% от верхнего предела настройки
Зона нечувствительности, не более 4% от верхнего предела настройки
Допустимая протечка , %, не более 0,1
Температура регулируемой среды, C от 1 до +180
Вес прибора, не более 23,5 26 28,5 34,5 56 58
