Купить Мембранные разделители сред, фланцевое  Тип РМ (присоединение с накидной (молочной) гайкой). (РОСМА)

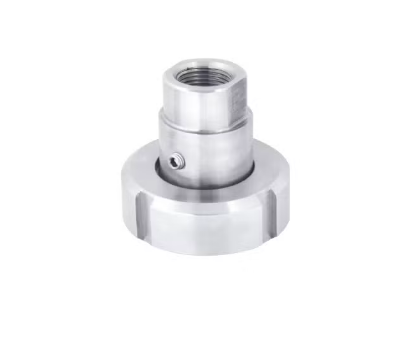

Мембранные разделители сред, фланцевое Тип РМ (присоединение с накидной (молочной) гайкой). (РОСМА)

Цена

по запросу

Производитель

Росма

  • Технические характеристики
  • Вопросы и комментарии (0)
                                                                ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".
Тип РМ (присоединение с накидной (молочной) гайкой).
Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.
Область применения: пищевая и фармацевтическая промышленность.
При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа От -0,1 до 4
Диапазон рабочих температур, °C В соответствии с выбранным средством измерений
Верхний фланец и накидная гайка Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы
Мембрана Нержавеющая сталь 08Х17Н13М2
Опция: тантал, монель, хастеллой
Номинальный диаметр DN, мм по DIN 11851 25 / 32 / 40 / 50
Резьба присоединения* К средству измерений — внутренняя M20×1,5 или G½
* — под заказ другие резьбы
Заливное отверстие Есть
Разделительная жидкость 1. Масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1).
2. ПМС-20 (ГОСТ13032-77)
Дополнительная погрешность вносимая разделителем ±0,5% (компенсируется настройкой средства измерений)
Варианты поставки

— без средства измерений
— в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ - кроме завальцованных, ТМС-И, ТМС-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И, ЦМ-С-ИВ, РПД-И, РПД-ИВ)

Подробнее про возможные варианты объединения разделителей со средствами измерения см. в таблице

Ответная часть** Под приварку, нержавеющая сталь 08Х17Н13М2
** — заказывается отдельно
Техническая документация ТУ 4212-004-4719015564-2013


При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!

Мембранные разделители сред РМ-М31

Тип Размер мембраны DN, мм Присоединение Присоединение к средству измерений – к процессу
РМ-M31 DN25 накидная гайка внутренняя М20×1,5 (G½) — накидная гайка
DN32
DN40
DN50

Ответная часть для разделителя РМ-М31

Модель Размер мембраны DN, мм Присоединение к средству измерений – к процессу
Ответная часть для РМ-М31 DN25 под приварку
DN32
DN40
DN50


Карта заказа

Тип разделитель мембранный РМ
Модель М
Присоединение фланцевое с накидной гайкой 3
Заливное отверстие есть 1
Резьба присоединения к средству измерения М20х1,5   -
G
Номинальный размер мембраны DN, мм 25 / 32 / 40 / 50 DN25

Пример обозначения:
РМ – M31G – DN25

Тип ответная часть ОЧ
Предназначение
для разделителя:
РМ-М31-DN25 для РМ-М31-DN25
РМ-М31-DN32 для РМ-М31-DN32
РМ-М31-DN40 для РМ-М31-DN40
РМ-М31-DN50 для РМ-М31-DN50

Пример обозначения:
ОЧ для РМ-М31-DN25

Наименование услуги Тип
Объединение разделителя с ТМ, ТМВ Разделитель с  ТМ (ТМВ) Ø63, 100, 150 (кроме завальцованных)
Объединение разделителя с ТМС-И, ТМС-ИВ Разделитель с  ТМС-И, ТМС-ИВ
Объединение разделителя с ЦМ-И, ЦМ-ИВ (кл. т. 0,25 и ниже) Разделитель с ЦМ-И (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа)
Разделитель с ЦМ-ИВ (диапазон показаний −0,1...0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа)
Объединение разделителя с ЦМ-С-И, ЦМ-С-ИВ (кл. т. 0,25 и ниже) Разделитель с ЦМ-С-И (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа)
Разделитель с ЦМ-С-ИВ (диапазон показаний −0,1...0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа)
Объединение разделителя с РД-2Р, РДД-2Р Разделитель с РД-2Р, РДД-2Р, в том числе с капиллярными трубками
Объединение разделителя с РПД-И, РПД-ИВ Разделитель с РПД-И (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа)
Разделитель с РПД-ИВ (диапазон показаний −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа)
Точечная фиксация сваркой комплектов РМ с ТМ (ТМВ) 21 серии
РМ с ТМ (ТМВ) 21 серии и отводом-охладителем
РМ с  ТМС-И, ТМС-ИВ
Резьба присоединения NPT внутренняя — наружная РМ
Ремонт комплектов с Разделителем, с повторным гидрозаполнением
