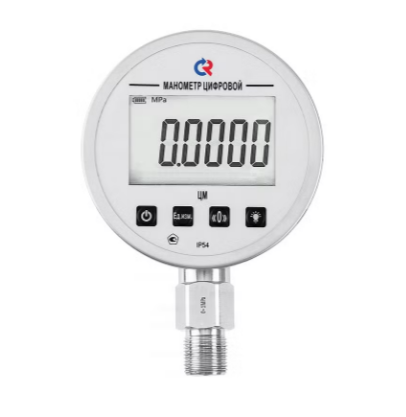

Цифровые манометры с аналоговым выходным сигналом Тип ЦМ-С-И (ЦМ-С-В, ЦМ-С-ИВ), серия 21. (РОСМА)
Цена
— по запросуПроизводитель
— Росма- Технические характеристики
- Вопросы и комментарии (0)
Тип ЦМ-С-И (ЦМ-С-В, ЦМ-С-ИВ), серия 21. Предназначены для непрерывного измерения и отображения текущего значения с индикацией на цифровом ЖК-дисплее давления жидкостей и газов, разрежения газов, неагрессивных по отношению к нержавеющей стали, а также передачи данных в системы управления и контроля.
Дополнительные функции: подсветка дисплея, установка нуля, переключение между единицами измерения давления, индикатор состояния батареи, функция отображения пиковых значений
Диаметр корпуса, мм | 100 |
Класс точности | 0,25 / 0,1 |
Диапазон показаний давлений, МПа |
ЦМ-С-И - 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 ЦМ-С-В - −0,1…0 ЦМ-С-ИВ - −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Основные единицы измерения |
МПа, кПа, Па, psi, бар, мбар, мм рт. ст., кгс/см2, дюйм вод. ст., мм вод. ст., дюйм рт. ст. Подробнее Единицы измерений по типам приборов |
Диапазон рабочих температур, °C | Окружающая среда: −10…+50 Измеряемая среда: −10…+70 |
Питание | − 24В |
Выходной сигнал | 4...20 мА 4...20 мА + 2 релейных выхода |
Максимальное напряжение контактов реле, В | ~250, -30 |
Максимальный ток контактов реле, А | 3 |
Корпус | IP54, нержавеющая сталь 08Х18Н10 |
Кольцо | Нержавеющая сталь 08Х18Н10, байонетное |
Дисплей | 5-разрядный |
Подсветка дисплея | Белая |
Штуцер | Нержавеющая сталь 08Х18Н10 |
Присоединение | Радиальное |
Резьба присоединения | M20×1,5 (под заказ G1⁄2) |
Межповерочный интервал | 3 года |
Техническая документация | НСРП.421262.020ТУ |
Манометры ЦМ-С-И
Тип | Диаметр корпуса | Класс точности | Выходной сигнал, мА | Диапазон показаний давлений, МПа | Резьба присоединения |
---|---|---|---|---|---|
ЦМ-С-И-521 | 100 | 0,25 | 4-20 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | М20×1,5 |
0…10 / 16 / 25 / 40 / 60 / 100 | |||||
4-20+2PNP | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | ||||
0…10 / 16 / 25 / 40 / 60 / 100 | |||||
0,1 | 4-20 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | |||
0…10 / 16 / 25 / 40 / 60 / 100 | |||||
4-20+2PNP | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | ||||
0…10 / 16 / 25 / 40 / 60 / 100 |
Вакуумметры ЦМ-С-В
Тип | Диаметр корпуса | Класс точности | Выходной сигнал, мА | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
---|---|---|---|---|---|---|
ЦМ-С-В-521 | 100 | 0,25 | 4-20 | −0,1…0 | М20×1,5 | радиальное |
4-20+2PNP | ||||||
0,1 | 4-20 | |||||
4-20+2PNP |
Мановакуумметры ЦМ-С-ИВ
Тип | Диаметр корпуса | Класс точности | Выходной сигнал, мА | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
---|---|---|---|---|---|---|
ЦМ-С-ИВ-521 | 100 | 0,25 | 4-20 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20×1,5 | радиальное |
4-20+2PNP | ||||||
0,1 | 4-20 | |||||
4-20+2PNP |
Карта заказа
Тип | манометр | ЦМ-С-И |
вакуумметр | ЦМ-С-В | |
мановакуумметр | ЦМ-С-ИВ | |
Диаметр корпуса, мм | 100 | 5 |
Материал корпуса | нержавеющая сталь | 2 |
Материал штуцера | нержавеющая сталь | 1 |
Присоединение (расположение штуцера) | радиальное | Р |
Диапазон показаний давлений, МПа | ЦМ-С-И | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
ЦМ-С-В | −0,1…0 | |
ЦМ-С-ИВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
Резьба присоединения | М20×1,5 | |
Класс точности | 0,25 / 0,1 | |
Питание | постоянный ток | 24 В |
Выходной сигнал, мА | аналоговый 4...20 мА | 4-20 |
аналоговый 4...20 мА + 2 релейных выхода | 4-20+2PNP |
Пример обозначения:
ЦМ-С-И — 521Р (0–1 МПа) М20х1,5. 0,25. 24 В. 4-20+2PNP
Дополнительные опции
Наименование услуги | Тип | |
---|---|---|
Объединение с разделителем РМ-Н11, РМ-С10, РМ-С10м, РМ-В10, РМ-В10м | кл. т. 0,25 и ниже | ЦМ-С-И, ЦМ-С-ИВ |
Объединение с разделителем РМ-С21, РМ-С21м | кл. т. 0,25 и ниже | ЦМ-С-И, ЦМ-С-ИВ |
Объединение с разделителем РМ-М31 | кл. т. 0,25 и ниже | ЦМ-С-И, ЦМ-С-ИВ |
Объединение с разделителем РМ-К11 | кл. т. 0,25 и ниже | ЦМ-С-И, ЦМ-С-ИВ |
Исполнение штуцера с резьбой G½ | ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ |
|
Свидетельство о поверке к нумерованному прибору |
кл.т. 0,1 (кроме 100 МПа), кл.т. 0,25 |
ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ |
Протокол поверки к нумерованному прибору | кл.т. 0,1 (кроме 100 МПа), кл.т. 0,25 |
ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ |
Индивидуальный паспорт на нумерованный прибор | ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ |
|
Первичная заводская поверка | кл.т. 0,1 (кроме 100 МПа), кл.т. 0,25 |
ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ |
Периодическая поверка | кл.т. 0,1 (кроме 100 МПа), кл.т. 0,25 (подстройка без ремонта) | ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ |
кл.т. 0,1 (кроме 100 МПа), кл.т. 0,25 - как эталон 4 разряда (подстройка без ремонта) |
