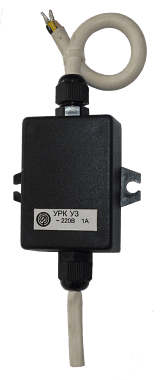

Устройство разгрузки контактов УРК для манометров электроконтактных



Описание:

Устройство разгрузки контактов УРК предназначено для устранения влияния дребезга, подгорания и окисления на срабатывание сигнализирующего устройства манометров (вакуумметров, мановакуумметров) типа ДМ2010Сг и ДМ2005Сг, а также манометрических термометров.

При использовании УРК контакты выступают в роли сенсора, выдающего логический сигнал "замкнут/разомкнут". В этом случае через контакты протекают микротоки – контакты разгружены. Коммутация внешних цепей, а также устранение влияния вышеуказанных факторов обеспечивается электронным блоком.

УРК
изготавливается в виде отдельного выносного герметичного блока (на расстояние до 100 м), имеющим фланцы для крепления к панели или крепление на DIN-рейку.

Приборы выпускаются по ТУ 3425-047-00225590-2004

Технические параметры прибора:

Масса:
не более 150 г
По устойчивости к климатическим воздействиям приборы имеют исполнение У3 (диапазон рабочих температур -50 до +60 °С) по ГОСТ 15150-69

Вариант исполнения по напряжению внешних коммутируемых цепей:

24/1
- для цепей переменного тока напряжением 24 В
36/1
- для цепей переменного тока напряжением 36 В
220/1
- для цепей переменного тока напряжением 220 В
12/2
- для цепей постоянного тока напряжением 12 В
24/2
- для цепей постоянного тока напряжением 24 В
36/2
- для цепей постоянного тока напряжением 36 В
Сила тока внешних коммутируемых цепей до 1,0 А (до 3,0 А)

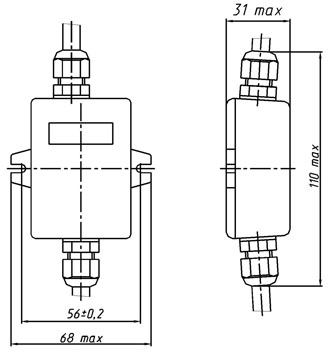

Размеры, мм:

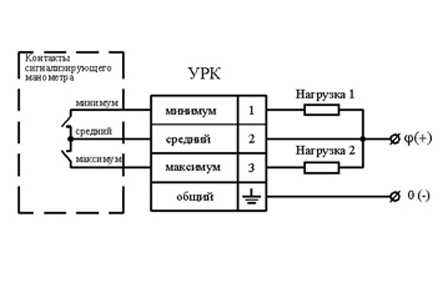

Схема подключения:


φ, 0
– фазный и нулевой провод при коммутации цепей переменного тока;
+/-
– полярность напряжения при коммутации цепей постоянного тока;
Цветовая маркировка входных выводов:
минимум – коричневый; средний – черный; максимум – синий.
Цветовая маркировка входных выводов
( для УРК - второй вариант исполнения ): минимум - коричневый; средний - черный; максимум - синий; общий - желтый.

Гарантийные обязательства:

12 месяцев

Комплект поставки:

1. Прибор
2. Паспорт
