Манометр избыточного давления грузопоршневой МП-6 класс точности 0,02.

Технические характеристики
Технические характеристики манометра соответствуют ТУ4212-014-55862958-05.

 Наименование параметров  Норма для манометра
 Верхний предел измерений, МПа (кгс/см2)  0,6 (6,0)
 Нижний предел измерений, МПа (кгс/см2)  0,04 (0,4)
 Номинальное значение приведенной площади поршня, см2  1,0
 Давление, создаваемое поршнем с грузоприемным устройством, МПа (кгс/см2) 0,04 (0,4)
 Пределы допускаемой основной погрешности манометра, %:
- при давлениях от 10 до 100% от верхнего предела измерений;
- при давлениях до 10% от верхнего предела измерений.

 ± 0,02 от действительного значения измеряемого давления
± 0,02 от 0,1 верхнего предела измерений
 Номинальное значение массы поршня с грузоприёмным устройством, кг, не более  0,4 х 0,98
 Рабочая жидкость  трансформаторное масло по ГОСТ 10121-76 или по ГОСТ 982-80 (марок Т-750, Т-1500, ПТ)
 Расход рабочей жидкости на одну заправку, дм3  не более 0,2
 Питание от сети переменного тока:
 Напряжение, В
 Частота, Гц

 220±22
 50±0,4
 Габаритные размеры, мм  450x330x320
 Масса без грузов, кг, не более  30
 Масса с грузами, кг, не более  48


ВНИМАНИЕ! Замена рабочей жидкости другими типами масел не допускается.
При необходимости возможна поставка рабочей жидкости за отдельную плату.

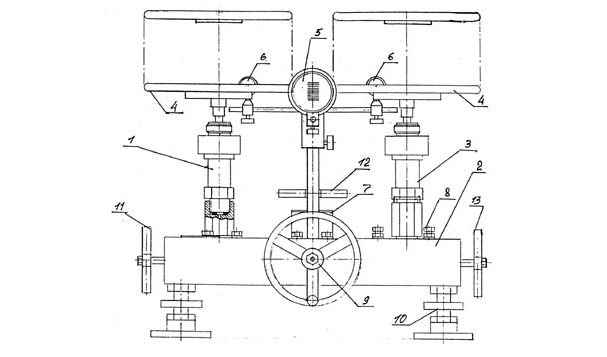

Общий вид


1 - Колонка грузопоршневая эталонная
2 - Устройство для создания давления
3 - Колонка грузопоршневая поверяемая
4 - Набор грузов
5 - Устройство для наблюдения за взаимным расположением поршней
6 - Осветители
7 - Бачок
8 - Винты регулировочные
9 - Пресс
10 - Винты опорные
11,12,13 - Вентили запорные

Схема поверки деформационных манометров

1 - Пресс
2 - Поршень
3 - Маховичок
4 - Корпус левый
5 - Корпус правый
6 - Корпус бачка
7 - Вентиль запорный левого корпуса
8 - Вентиль запорный правого корпуса
9 - Винт сливной
10 - Бачок
11 - Фильтр
12 - Вентиль запорный бачка
13 - Стойка левая
14 - Стойка правая
15 - Колонка грузопоршневая измерительная с комплектом грузов, подогнанных под номинальное значение давления
16 - Манометр деформационный поверяемый

Схема поверки грузопоршневых манометров

1 - Пресс
2 - Поршень
3 - Маховик
4 - Корпус левый
5 - Корпус правый
6 - Корпус бачка
7 - Вентиль запорный левого корпуса
8 - Вентиль запорный правого корпуса
9 - Винт сливной
10 - Бачок
11 - Фильтр
12 - Вентиль запорный бачка
13 - Колонка грузопоршневая измерительная
14 - Колонка грузопоршневая поверяемая
15 - Комплект грузов, подогнанных под номинальное значение массы
