Манометр грузопоршневой МП-250 (0,01)

Цена

— по запросу

Технические характеристики
Вопросы и комментарии (0)

Манометр избыточного давления грузопоршневой МП-250 класс точности 0,01 предназначен для поверки образцовых грузопоршневых манометров 2-го разряда; образцовых деформационных манометров 3-го разряда класса точности 0,15; образцовых деформационных измерительных преобразователей давления 2-го и 3-го разрядов класса точности 0,1 и 0,15 непосредственным сличением.
Манометр предназначен для работы при температуре окружающего воздуха от 10 до 30ºС и относительной влажности не более 80%.

Технические характеристики
Технические характеристики манометра соответствуют ТУ4212-014-55862958-05.

Наименование параметров	Норма для манометра
Верхний предел измерений, МПа (кгс/см²)	25 (250)
Нижний предел измерений, МПа (кгс/см²)	0,5 (5)
Номинальное значение приведенной площади поршня, см²	0,2
Давление, создаваемое поршнем с грузоприемным устройством, МПа (кгс/см²)	0,5 (5)
Пределы допускаемой основной погрешности манометра, %: - при давлениях от 10 до 100% от верхнего предела измерений; - при давлениях до 10% от верхнего предела измерений.	± 0,01 от действительного значения измеряемого давления ± 0,01 от 0,1 верхнего предела измерений
Номинальное значение массы поршня с грузоприёмным устройством, кг, не более	1 х 0,98
Рабочая жидкость	трансформаторное масло по ГОСТ 10121-76 или по ГОСТ 982-80 (марок Т-750, Т-1500, ПТ)
Расход рабочей жидкости на одну заправку, дм³	не более 0,8
Питание от сети переменного тока: Напряжение, В Частота, Гц	220±22 50±0,4
Габаритные размеры, мм	833х534х680
Масса с комплектом грузов, кг, не более	215

ВНИМАНИЕ! Замена рабочей жидкости другими типами масел не допускается.
При необходимости возможна поставка рабочей жидкости за отдельную плату.

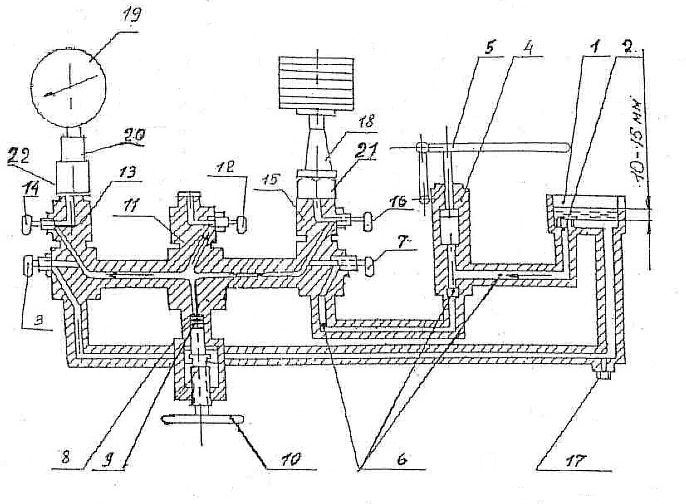

Принципиальная схема манометра МП-150 (Схема поверки деформационных манометров)

1 - Бачок
2 - Фильтр
3 - Вентиль запорный
4 - Ручной скальчатый насос
5 - Рукоятка
6 - Клапана шариковые
7 - Вентиль запорный
8 - Пресс
9 - Поршень
10 - Маховик
11 - Стойка центральная
12 - Вентиль запорный
13 - Корпус левый
14 - Вентиль запорный
15 - Корпус правый
16 - Вентиль запорный
17 - Пробка сливная
18 - Колонка измерительная с комплектом грузов, подогнанных под номинальное значение давления
19 - Манометр деформационный поверяемый
20 - Стойка манометра
21 - Стойка колонки
22 - Гайка

Принципиальная схема манометра МП-250 (Схема поверки грузопоршневых манометров)

1 - Бачок
2 - Фильтр
3 - Вентиль запорный
4 - Насос ручной скальчатый
5 - Рукоятка
6 - Клапаны шариковые
7 - Вентиль запорный
8 - Пресс
9 - Поршень
10 - Маховик
11 - Стойка центральная
12 - Вентиль запорный
13 - Корпус левый
14 - Вентиль запорный
15 - Корпус правый
16 - Вентиль запорный
17 - Пробка сливная
18 - Колонка измерительная
19 - Колонка поверяемая
20 - Отсчетное устройство для наблюдения за взаимным расположением поршней
21 - Узел подсветки
22 - Опора шарнирная
23 - Стойка колонки
24 - Комплект грузов, подогнанных под номинальное значение массы
