Преобразователь избыточного давления МИДА-ПИ-61П

Производитель

— МИДА

Технические характеристики
Вопросы и комментарии (0)

Описание:
Микроэлектронные преобразователи избыточного давления МИДА-ПИ-61П.

Область применения:
Системы контроля и регулирования.

Рабочая среда:
Жидкости и газы, неагрессивные к титановым сплавам.

Технические параметры прибора:

Параметр	Значение
Диапазон измеряемых давлений, psi	0…10; 0…15; 0…30; 0…50; 0…100; 0…150; 0…200; 0…300; 0…500; 0…1000; 0…1500; 0…2000; 0…3000; 0…5000
Погрешность в нормальных условиях (нелинейность, вариация и повторяемость), ±%	0,1; 0,2.
Диапазон рабочих температур, °С	-65 ... +150
Дополнительная погрешность в диапазоне температур от -40 до +80 °С, не более, % начального сигнала диапазона изменения выходного сигнала	1 (для 0,1%); 2 (для 0,2%)
Начальное значение выходного сигнала, ±мВ на 1В питания (возможны другие заказы)	0,1 (для 0,1 %); 0,2 (для 0,2 %)
Напряжение питания, В	10 - номинальное; 15 - максимальное
Величины входного и выходного сопротивлений, кОм	Rвх не менее 4; Rвых не более 5
Пылевлагозащищенность	IP65
Устойчивость по механике	G2
Тип штуцера	1/4"-18 NPTF-2A; G1/4"-19NPT;7/16"- 2OUNJF-3A; M12 х 1,5 (возможны другие по заказу)
Тип подключения	разъем (Р); кабель (К)
Масса, не более, кг	0,12

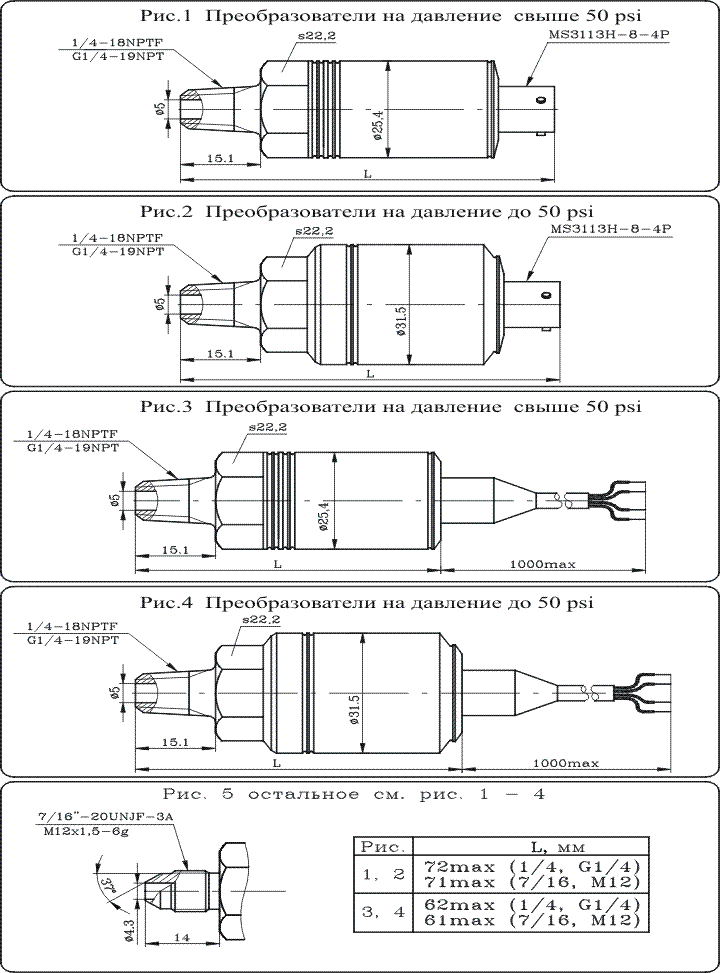

Габаритные размеры:

Электрическое соединение:

Форма заказа:

МИДА-ПИ-61П	0,1	10 psi	1/4"18 NPTF -2A	P
1	2	3	4	5

1. Модель преобразователя.
2. Основная погрешность, %.
3. Верхний предел измерения.
4. Тип штуцера.
5. Тип подключения.

Гарантийные обязательства:
12 месяцев

Комплект поставки:
1. Прибор
2. Паспорт
