Нормирующие измерительные преобразователи напряжение-ток ПНТ-b-Pro являются развитием серии ПНТ. Они также реализованы на базе микропроцессорных технологий, что позволяет программировать выбор типов термопар, но теперь они конструктивно размещаются в соединительную головку типа В термопреобразователей (DIN43729).
Тип входного сигнала и диапазон преобразования выбираются программно с помощью кнопочного переключателя, расположенного на корпусе преобразователя, с контролем по светодиодному индикатору. Сам процесс программирования элементарно прост (см. порядок программирования). Возможна поставка по специальному заказу с другими типами и диапазонами преобразования.
По устойчивости к климатическим воздействиям при эксплуатации преобразователи соответствуют группе исполнения С4 ГОСТ12997-84.
Функции
- Преобразование термо-ЭДС термоэлектрических преобразователей и сигналов напряжения в унифицированный сигнал постоянного тока 4…20 мА (см. типы и диапазоны)
- Класс точности 0,1 на максимальном диапазоне преобразования
- Зависимость тока от температуры линейная
- Контроль обрыва термопреобразователя, контроль выхода за пределы диапазона
- Контроль замыкания чувствительного элемента (ЧЭ) на защитную арматуру
- Компенсация термо-ЭДС «холодного» спая
- Заказная НСХ пользователя
Общие сведения
- Программирование пользователем типа и диапазона преобразования с помощью встроенной кнопки, контроль – по светодиодному индикатору
- Расширенный диапазон температуры эксплуатации
- Высокая температурная стабильность
- Высокая точность линеаризации НСХ
- Уровни тока при аварийных ситуациях по рекомендации NAMUR NE 43
- Индикация аварийных ситуаций светодиодом
Применение нормирующих преобразователей позволяет:
- снизить влияние электромагнитных помех;
- повысить стабильность и надежность работы всей системы измерения благодаря непрерывной самодиагностике преобразователя;
- использовать преобразователи в более широком диапазоне температур эксплуатации (от -40 до +80°С);
- унифицировать сигналы, используемые в системе, а значит, упростить номенклатуру применяемых вторичных приборов;
- снизить затраты на компенсационные и коммуникационные провода при больших расстояниях между первичным датчиком и вторичным прибором.
Технические характеристики
| Схема подключения преобразователя | двухпроводная | |
|
Диапазон унифицированного выходного сигнала постоянного тока |
4…20 мА | |
| Режим работы | непрерывный, круглосуточный | |
| Время выборки входного сигнала | 200 мс | |
| Время установления выходного сигнала при скачкообразном изменении входного, не более | 1 с | |
| Время установления рабочего режима, не более | 5 мин | |
| Дополнительная погрешность в диапазоне рабочих температур от 0 до 80 °С | 0,0025 % / градус | |
| Сопротивление нагрузки, не более | при Uпит=24 В | 700 Ом |
| при Uпит=36 В | 1300 Ом | |
| Диапазон линейного выходного тока | 3,8…20,5 мА | |
| Порог срабатывания датчика изоляции | 1000 кОм ± 5% | |
| Дополнительная погрешность компенсации термо-ЭДС холодного спая во всем диапазоне, не более | ± 1 °С | |
| Напряжение питания | 10...36 Вт | |
| Потребляемая мощность, не более | 1,1 Вт | |
| Габариты | Ø 43х27 мм | |
| Условия эксплуатации | ||
| Температура: -40...80 °С | ||
| Влажность: 95% при 35 °С | ||
| Масса, не более | 40 г | |
| Гарантия | 36 месяцев | |
Типы и диапазоны преобразования ПНТ-b-Pro
| Тип термопары, сигнала | Номер термопары, сигнала |
Номер диапазона преобразования |
Диапазон преобразования, °C |
| Напряжение | 1 | 1 | -75…+75 мВ |
| 2 | -50…+50мВ | ||
| 3 | -20…+20мВ | ||
| 4 | 0…+75мВ | ||
| 5 | 0…+50мВ | ||
| 6 | 0…+20мВ | ||
| Хромель-алюмель
ХА(K) |
2 | 1 | -150…+1300 |
| 2 | -150…+600 | ||
| 3 | -150…+300 | ||
| 4 | 0…+1300 | ||
| 5 | 0…+1200 | ||
| 6 | 0…+900 | ||
| 7 | 0…+600 | ||
| 8 | 0…+300 | ||
| Хромель-копель
ХК(L) |
3 | 1 | -150…+800 |
| 2 | -150…+600 | ||
| 3 | -150…+400 | ||
| 4 | 0…+600 | ||
| 5 | 0…+400 | ||
| Нихросил-нисил
НН(N) |
4 | 1 | -150…+1300 |
| 2 | -150…+1200 | ||
| 3 | -150…+600 | ||
| 4 | 0…+1300 | ||
| 5 | 0…+1200 | ||
| 6 | 0…+600 | ||
| Железо-константан
ЖК(J) |
5 | 1 | -150…+1200 |
| 2 | -150…+900 | ||
| 3 | -150…+700 | ||
| 4 | 0…+1200 | ||
| 5 | 0…+900 | ||
| 6 | 0…+700 | ||
| Платина-10 Родий/Платина ПП(S) |
6 | 1 | 0…+1600 |
| 2 | 0…+1300 | ||
| 3 | 0…+900 | ||
| Платина-13%Родий/Платина ПП(R) |
7 | 1 | 0…+1600 |
| 2 | 0…+1300 | ||
| 3 | 0…+900 | ||
| Платина-30%Родий/Платина ПП(B) |
8 | 1 | 300…+1800 |
| 2 | 300…+1600 | ||
| 3 | 300…+1200 | ||
| Медь/константан MK(T) |
9 | 1 | -150…+400 |
| 2 | -150…+300 | ||
| 3 | -150…+200 | ||
| 4 | 0…+400 | ||
| 5 | 0…+300 | ||
| 6 | 0…+200 | ||
| Хромель/константан XKн(Е) |
10 | 1 | -150…+900 |
| 2 | -150…+700 | ||
| 3 | 0…+900 | ||
| 4 | 0…+700 | ||
| 5 | 0…+500 | ||
| 6 | 0…+300 | ||
| Вольфрам-рений ВР(А-1) |
11 | 1 | 0…+2500 |
| 2 | 0…+2200 | ||
| 3 | 0…+1600 | ||
| Вольфрам-рений
ВР(А-2) |
12 | 1 | 0…+2500 |
| 2 | 0…+1800 | ||
| 3 | 0…+1200 | ||
| Вольфрам-рений
ВР(А-3) |
13 | 1 | 0…+2500 |
| 2 | 0…+1800 | ||
| 3 | 0…+1200 | ||
| Пирометр | 14 | 1 | 900…+2000 |

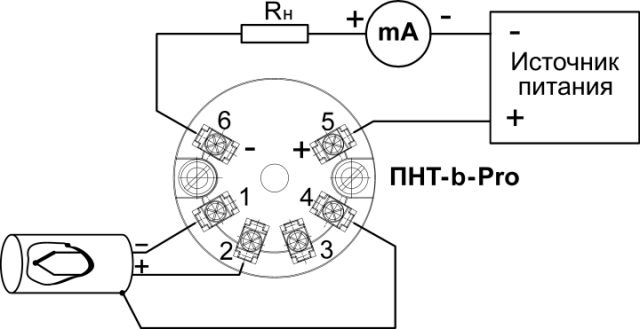

Схема подключения ПНТ-b-Pro
ПРИМЕЧАНИЕ: Если контроль замыкания ЧЭ на защитную арматуру не требуется, то клемма 4 не подключается.
Обозначение при заказе
| ПНТ-b-Pro |
